产品详情

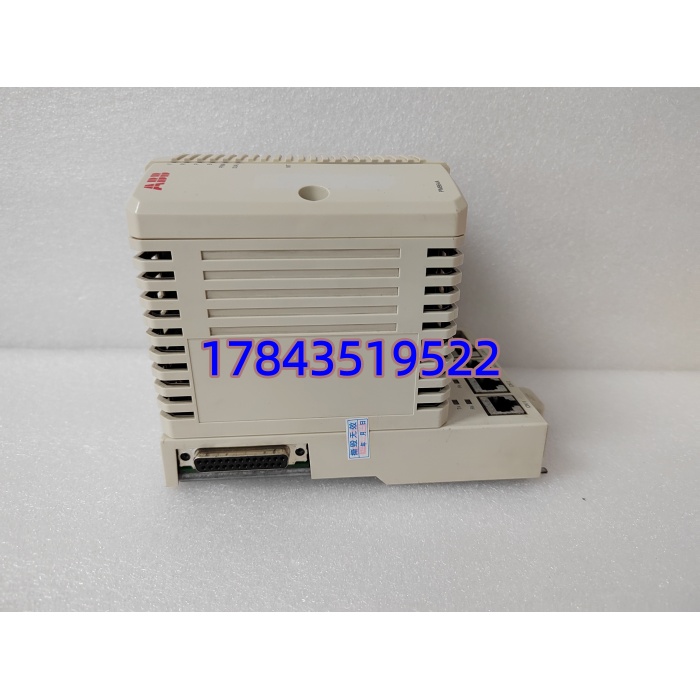

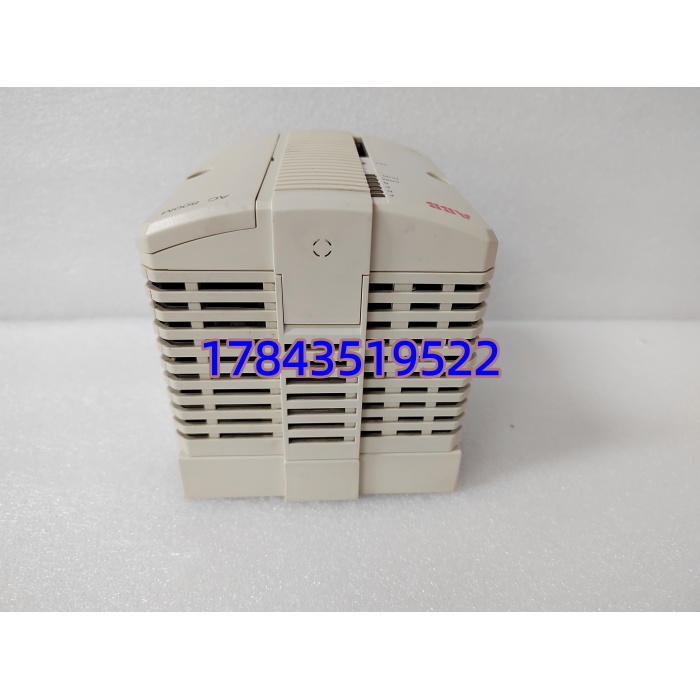

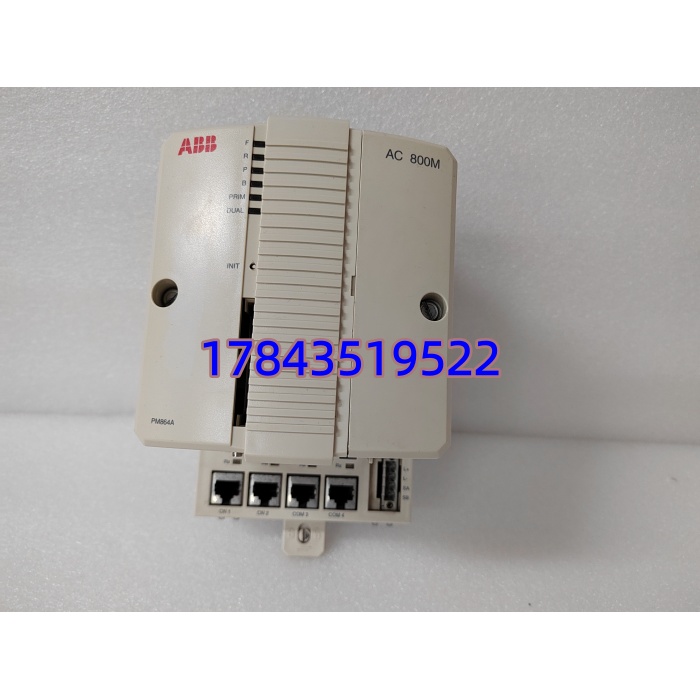

· 型号：PM864AK01（3BSE018161R1 — Kit 含 PM864A CPU + TP830 底板 + 锂电池 + 总线终端器）
· 品牌：ABB
· 系列：AC 800M Controller / System 800xA（PM864A 为 CPU 本体，AK01 是完整安装套件）
规格参数
- 产品类型：AC 800M 处理器单元套件(Processor Unit Kit)，含 PM864A CPU 模块 + TP830 基板 + 内存备份电池(3.6V Li) + TB850(Terminator CEX-bus) + TB807/ModuleBus Terminator + 电源线
- CPU 架构：Motorola/Freescale MPC862 PowerQUICC II，32-bit RISC，96 MHz
- 用户内存(RAM)：32 MB 总，应用程序可用 ≈23.5 MB（数据+代码分区）
- 固件存储：2 MB Flash PROM（内置）+ 外接 CompactFlash Type I/II 插槽（应用/历史数据备份扩展）
- 程序性能：1000 次布尔运算 ≈0.15 ms；最小任务周期 1 ms；支持 32 个控制项目/32 个任务/64 个程序/应用
- 以太网接口：2×RJ45（CN1/CN2），10/100 Mbps，支持 RNRP 冗余网络、Modbus TCP、MMS、OPC AE
- 串行接口：COM3(RS-232 带 Modem 控制信号)、COM4(RS-232 隔离，用于 PG/Control Builder M 下载调试)
- CEX-Bus：最多扩展 12 个通讯模块（CI854/CI867/CI871 等 — Profibus DP/Modbus/OPC 等）
- ModuleBus：非冗余配 1 电+7 光 I/O 簇（max 96 模块）；冗余配 0 电+7 光（max 84 模块 S800 I/O）
- 冗余支持：是 — 需双 PM864A + 冗余底板 TK851 + 同步光纤缆，主备切换 <10ms（无扰动切换）
- 供电：由 AC 800M 机架电源模块（如 PS851/PS853）经背板提供 24VDC（19.2–30VDC），典型 287mA(6.9W) / 最大 487mA(11.4W)
- 实时时钟：内置 RTC，电池备份（标配锂电池 4943013-6 或同类），掉电保持 >5 年
- 安装：35mm DIN 导轨或 AC 800M 机架，通过 TP830 底板锁定
- 工作温度：+5°C ~ +55°C（运行中，垂直安装建议）；存储 -40°C ~ +70°C
- 湿度：5%~95% RH 非凝露；G3 防腐涂层(ISA-S71.04G3 级)
- 认证：CE、cULus UL 508、IEC 61508SIL2（系统级）、ABS/BV/DNV-GL/LR（船级社）
- 尺寸/重量：含 TP830 ≈119×196×135 mm，≈1.2 kg
产品介绍
PM864AK01（3BSE018161R1）是 ABB AC 800M 家族里的中坚——比 PM861 快、内存大，比 PM866 便宜且交期历史上更稳定，大量用在炼油、化工、造纸、火电的 800xA DCS 控制站。AK01 后缀意思是 Kit：你拿到手不光有 CPU 板(PM864A)，还带 TP830 底板、锂电池、CEX/ModuleBus 终端电阻，开箱直接装进机架就能跑，不用再单独配散件。
坦白讲，PM864 系列现在部分区域已标注 EOL（生命周期 classic/legacy），ABB 主推 PM866AK01 或 PM891 替代，但现场大量存量仍在跑。换件最重要两点：①新 CPU 的 Control Builder M 工程软件版本须兼容原项目数据库版本（高低版本不匹配会要求升/降工程库，谨慎操作）；②换下的旧 CF 卡若存有特殊应用数据/历史，新件首次启动建议先插入原 CF 卡引导再下载，或确认新卡已预灌相同应用版本。我在现场遇到过新 CPU 空跑——忘了插 CF 卡或版本不一致，控制器 status LED 一直闪 INIT 不进 RUN。
应用场景与行业案例
痛点切入
化工厂 FCC 装置控制站原 PM861A 内存吃满（程序+数据接近 10MB 上限），新增先进控制策略编译不过。升级一对 PM864AK01 冗余 CPU（32MB RAM），原 800xA 工程升一个 minor version 重新编译下载，I/O 地址不变，现场不用动一根线。投运后控制周期从 500ms 压到 200ms，FCC 反再系统 APC 投运成功率上去。
典型场景
- 炼油/乙烯装置 800xA 过程控制站：PM864 冗余对做主控制器，管理 S800 I/O + CI854 Profibus DP 接现场智能仪表，非它不可因需与现有 800xA 数据库兼容。
- 自备电厂 DCS 改造保留原 S800 I/O：PM864AK01 直接挂原有 ModuleBus 光纤环，不用换 I/O 模块，只需确认固件版本匹配。
- 造纸/水泥连续生产线关键控制站：要求 CPU 冗余无扰动切换，PM864 冗余切换 <10ms 满足 MFT/急停等快响需求。
- 老站备件储备：PM861 升 PM864 通常 pin-to-pin 兼容（同 TP830 底板），但注意 PM851/PM850 底板 TP827 不兼容，别买错底板。
真实案例
沿海某 PTA 装置，A 系列控制站主 CPU(PM864A) Status LED 报 ERR 红灯，Control Builder 显示 “Memory Parity Error”。半夜停机窗口短，库房有 PM864AK01 套件（含 +电池+终端器）。原系统冗余配置故先只换故障侧：退出冗余同步→断 24V→拔出旧 CPU+旧底板→装入新 →插新 →接 CF 卡（原卡！）→恢复 24V→等待 RUN 绿灯→核对 I/O 状态→重新建立冗余同步。全程 12 分钟恢复 RUN-RUN。仪表班长说——幸亏 AK01 套件带底板，旧底板端子簧片也有老化风险，顺手一起换了。
