描述
产品详情

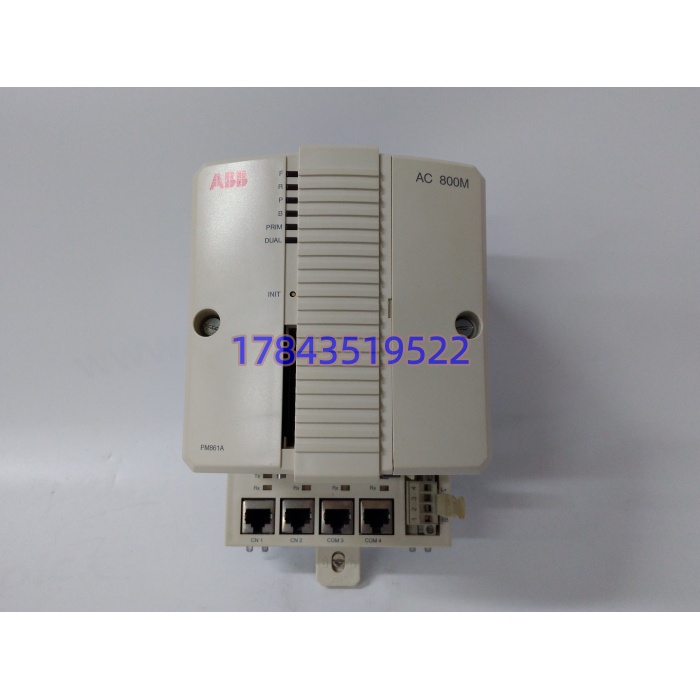

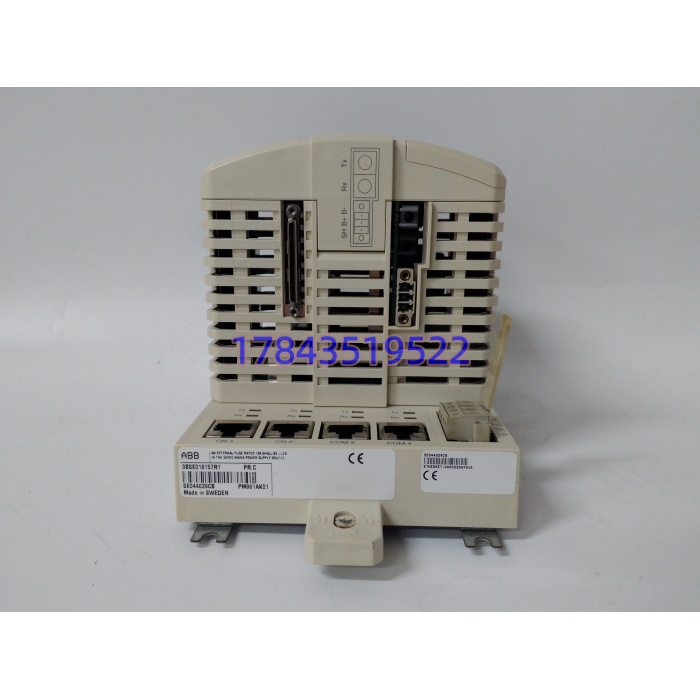

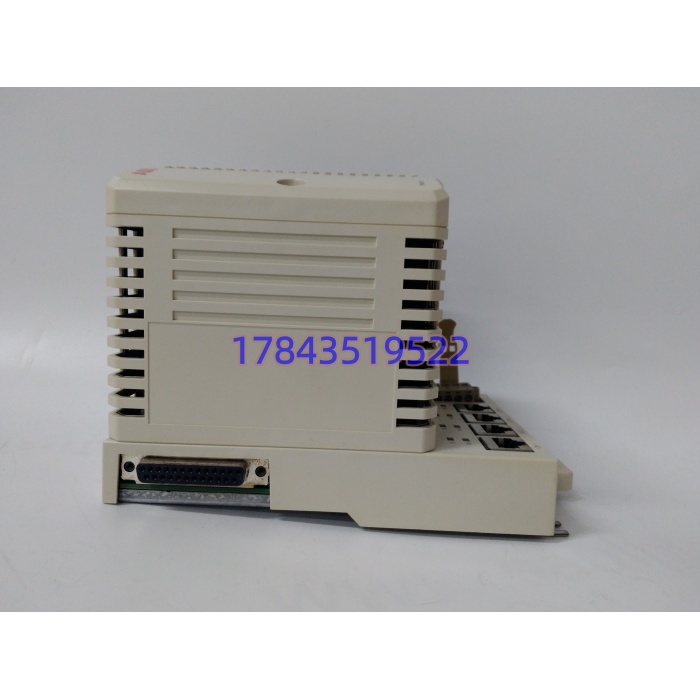

· 型号：PM861AK01（3BSE018157R1）
· 品牌：ABB
· 系列：AC 800M / System 800xA（Classic 生命周期）
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | PM861AK01 |
| 订货号 | 3BSE018157R1 |
| 套件内含 | PM861A(3BSE018168R1) + TP830 底座(3BSE018114R1) + TB850 + TB807 + 3.6V 锂电(4943013-6) + 4pos 电源插头 |
| 处理器 | Freescale MPC860，32 位 RISC，48 MHz |
| 用户内存 | 16 MB RAM（可用应用空间约 7.155 MB，800xA 5.1 FP4+） |
| 固件存储 | 2 MB Flash PROM |
| 逻辑速度 | 0.23 ms / 1000 布尔指令（PM856 的两倍） |
| 通信口 | CN1/CN2 双 10M Ethernet(RJ45，MMS+IAC)、COM3 RS232、COM4 隔离 RS232 服务口 |
| 扩展总线 | CEX-Bus（挂 CI 通信模块，最多 12 个）+ ModuleBus（挂 S800 I/O，最多 96 模块/冗余时 84） |
| 冗余能力 | 单 K01 不冗余；PM861A 架构支持与另一台 PM861A 配 TB851 同步缆做 <10ms 无扰切换，需另购 AK02 或自组对 |
| 供电 | 24VDC（19.2–30VDC），典型 250mA / 最大 430mA，典型功耗 6W / 最大 10.3W |
| 后备电池 | 3.6V 锂电芯（1/2 AA），断电保持程序与 RTC ≥6 个月，建议 2–3 年换 |
| 工作温度 | -20~+60℃（IEC 61131-2） |
| 存储温度 | -40~+85℃ |
| 湿度 | 5–95% RH 非冷凝 |
| 尺寸重量 | 119×186×135 mm（W×H×D），约 1.1 kg（含 TP830） |
| 安装 | 35mm DIN 导轨 + TP830 底座 |
| 认证 | CE / cULus / UL508 / UL1604 / IP20 |
| 生命周期 | 2019-01-01 转 Classic，PM862/PM858 为继任型，BOL 仍供备件 |
产品介绍
从 F 历史生命周期验证切：PM861AK01 是 AC 800M 里那块”单 CPU 套件但架构允许升冗余”的过渡标杆——K01 后缀意思是”1 颗 PM861A + 底座电池终端打包”，它本身不是冗余对，但现场把两台 K01 配 TB851 同步缆和同版固件组起来，就是 AK02 干的事（严格来说 AK02 是原厂打包双机套件，自组对要在 800xA 工程里手动绑 Redundancy 参数，切换时间也能压到 10ms 内，但原厂保修口径只认 AK02）。某个 PTA 氧化装置里碰过，初版设计贪便宜上了单 K01，运行三年主 CPU 背板 VME 接插件疲劳，单点停机 7 小时；后来改造不换底座，只加第二台 K01+TB851 升冗余，工程点表零改动——这就是 PM861A 架构留的后路。
它的库存价值在”Classic 件但系统还在跑 800xA 5.x”的存量市场。TCO 算一笔：一台水厂取水泵房 AC 800M 节点，重迁 PM866/PM891 要改控制网络证书和 CEX 固件，工程师月人天比两张 K01 贵十倍；而 PM861AK01 在 BOL 还能调，国内库存商尾货交期当天~2 周但批次杂。所以在线单 K01 的节点归 A 类，备 1 张同订货号冷备；已是双机冗余对的，备 1 张单 K01 即可（随时变备机），固件版本钉死在配置服务器。别听经销商吹”PM866 直接插替”——PM866 是 High-Integrity 安全线，固件证书不互认，硬插 800xA 普通控制项目会丢 SIL 等级且组态重做。
应用场景与库存策略
AC 800M CPU 最阴的故障不是死机，是”锂电没报警但 RAM 里冷保持变量丢了”——停电超过电池寿命后上电，PID 初值回到工程默认，操作员以为工况连续其实已被复位一次。
- 水处理取水泵房/污水厂：单 K01 跑逻辑+PID，非它不可因 800xA 老工程点名 PM861A 且 CEX 挂 CI854 走 Profibus 老变频器。建议在线每节点备 1 张同 3BSE018157R1 冷备，锂电每 3 年强制换。
- 石化辅控（罐区联锁外的基础顺控）：双 K01 自组冗余对，保护走独立 SIS。建议 A 类管理，Last-time-buy 按在线对数×1 + 1 张封库。
- 制药配液 Batch 控制：800xA Batch 老版本只认 固件档。建议备件到货先刷与在线同版固件再封库，别现场刷。
- 造纸传动辅机：Modbus TCP 收变频器，CEX 不挤。建议供应商代管 1 张，72h 直达。
- OEM 机柜出厂标准件：新项目还在用 AC 800M 架构的厂家，建议让供应商 VMI 托管，别占自己仓库。
真实案例：2022 年长江中游某污水处理厂，二期泵房 AC 800M 单 K01（PM861AK01）锂电到期未换，雷雨夜市电闪断 40 秒，UPS 切换间隙 CPU 掉电，RAM 冷保持变量（包括液位补偿系数）回默认。恢复后三台潜污泵启动电流叠加，变压器低压侧跳闸，全泵房停 5 小时，溢流超标被环保罚。事后拆旧卡发现电池电压 2.1V 漏液腐蚀插座。库存策略从”CPU 不备”改成”单 K01 在线锁 1 张同号冷备 + 锂电纳入季度 PM 抄表”，并在 800xA 里把关键保持变量改存 Flash 镜像+每月备份到历史库。
