描述
产品详情
· 型号：PM825（3BSE010796R1）
· 品牌：ABB
· 系列：AC 800M Process Controller — PM825 CPU Module（早期 800M 家族， firmware 兼容 PM856/PM861 同代，具体需核对）
规格参数
- 目录号：PM825，ABB 物料 3BSE010796R1（部分文档标 PM825A/B — 注意后缀差异）
- 适用系统：ABB AC 800M 系统，安装于 800M 机架（如 TB807/TB851 底架 + 扩展机架），配合 CI854（Profibus DP）、CI867（Modbus TCP/Ethernet）、CE348 等通讯接口模件
- 处理器：32-bit RISC 嵌入式处理器（Motorola/PowerPC 架构依生产批次）
- 工作内存：典型 16 MB DRAM（程序 + 数据），早期版 8 MB，部分后期批次 32 MB — 购前核对现工程内存需求
- 应用存储：板载 Flash + 可选 CompactFlash Type I/II 卡（用于程序/历史数据备份）
- 扫描周期：典型任务周期 10 ms～数秒可组态（依程序复杂度），支持多任务（最多 32 个任务优先级）
- 背板功耗：约 1.0～1.4 A @ 5 V DC（依 CPU load 浮动），由机架背板 SD821/SD822/SD823 供电

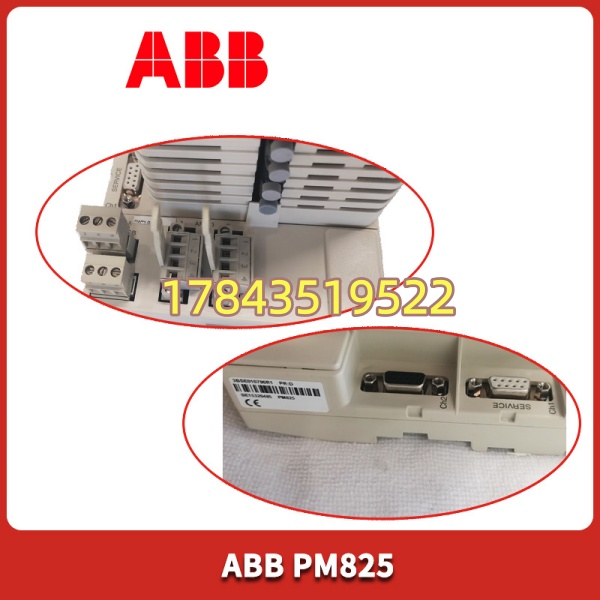

- 调试接口：1× RS-232 CJK 或 D-sub 9-pin（用于 BootP / 固件下装 / 在线监视）

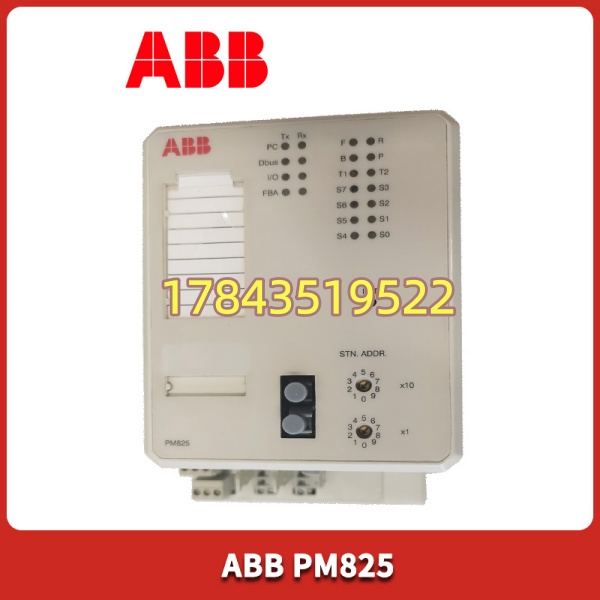

- 状态指示：PWR（电源）、RUN（运行）、ERR（故障）、BS（Battery / Status），各 LED 颜色含义见手册
- 电池备份：通过机架 Battery Module（SB821 等）保持 Retain 变量及 RTC，断电后典型保持数天～数周
- 固件版本：需与 Control Builder M 版本匹配（PM825 通常对应 CBM v4.xx～v5.xx early，高版 CBM 可能要求 PM856/PM861——升级前确认兼容矩阵）
- 工作温度：0 ～ +55°C，存储 -40 ～ +70°C，湿度 5–95% RH 无凝露
- 认证：CE、cULus、DNV、GL（依批次），RoHS 合规（后期）
- 关键注意：PM825 不自带以太网口，需插 CI853(COM)/CI867(Ethernet) 或经 CE348 上以太网；冗余架构需 PM825×2 + Redundancy Unit（后期 800M 冗余多用 PM856/PM861+RM800）
产品介绍
是 ABB AC 800M 早期版本 CPU 模块，本质上跟 PM856 同代架构只是内存容量/批次差异——跑 Control Builder M 写的 POU（功能块/ST/IL），扫 I/O 经 CI85x 接口模件，把过程值送 Plant Operation 或第三方 SCADA。老化工装置、电厂辅机大量还在用这代 800M， 停产多年基本靠拆机或 NOS 续命。
坦白讲 最常见的问题是：电池没电致 Retain 变量丢失（开机报 Battery Low 后忘记换 SB821）、Flash 老化致下装时报 “Memory Full”、旧固件不认新版 CBM 想升但内存不够。现场换 CPU 必须带 CompactFlash 卡（或重新下装程序），还要注意新模块序列号需在 Control Builder 里 Accept New Serial Number，否则报 “Wrong Module Type”。如果原系统是冗余架构确认清楚再买—— 冗余套装少见，多数后来升 PM861+RM800。
应用场景与行业案例
处理过化肥厂合成氨装置 AC 800M 柜，某次停电后 报 “Application Not Loaded”——CompactFlash 卡触点氧化致引导失败，酒精擦恢复。另一回是全厂停电检修完送电，Retain 变量全丢（电池超期未换），操作员发现开车时回路初值不对——这种教训让我习惯让客户每两年换一次 SB821 电池并把 Application + Parameters 双备份到 CF 卡和外网 PC。
典型场景：
- 化工/石化装置过程控制（反应釜、精馏、配料）——AC 800M 做连续调节， 早期主力 CPU，I/O 经 CI854 Profibus DP 连 S800
- 火电厂辅机程控（化水/输煤/除灰）—非冗余或早期冗余 800M，/PM856 混用
- 造纸/浆料蒸煮控制—多任务扫描（快速回路 + 慢速顺控）靠 800M 任务划分
- 水处理/污水厂老线维持—保留 AC 800M 架构只换故障 CPU，降改造成本
真实案例：南方某大型化肥厂合成氨装置，控制级用 AC 800M 机架（ + CI854A + S800 I/O）。大修后试车时 DCS 报 “Controller in INIT / No Application”，控制室无法切自动。到现场看 ERR 闪红，RUN 灭——CompactFlash 卡上程序区校验失败（卡写周期耗尽）。幸亏有上月全备：Control Builder M → Download Application to Controller（含 Retain Init）→ 插回 CF 卡做镜像备份。顺手换了一块测试 OK 的拆机 （同 3BSE010796R1，firmware v4.02 匹配原系统）做 A 类备件，提醒仪电班将 SB821 电池列入半年点检。二十分钟恢复，没耽误开车窗口。
常见问题解答 (FAQ)
不支持。 CPU 模块拔掉控制器立即停止扫描，所有 I/O 进入 Safe State/Fail-Safe（依组态）。更换必须：记录当前 Mode(Auto/Man)→Save All（Retain + Parameters）→断电→拔旧→插新（注意 CompactFlash 卡位置/方向）→上电→Control Builder 连上 Accept New Serial→Download Application（或从 CF 卡引导若已备份）→核对 Task 运行→切 Auto。严禁运行中拔 CPU。
多数情况可以，但有前提：①现工程内存占用 ≤ 新 CPU 内存（PM856 通常 16–32MB，PM861 32–64MB）；②Control Builder M 版本支持新 CPU Firmware（老 CBM v4.x 可能不认 PM861 新 FW，需升 CBM）；③机架电源 SD82x 容量够（ 略高功耗）；④冗余架构若有特殊性需核对 Redundancy Unit 兼容性。。
Q3：换 NEW CPU 后程序/参数会丢吗？怎么恢复？
不存程序在板载 Flash 持久化（除引导固件），Application 通常存在 CompactFlash 卡或需从 PG 下装。换 CPU 后：插原 CF 卡→上电可能自动引导（若 Boot Option 设 From Card）→否则 Connect PG → Download All（含 Parameter Values）。Retain 变量靠电池保持——新 CPU 装新电池(SB821)第一次上电 Retain 会初始化，开车前务必重设或从上次存值恢复。
①外观无烧痕、CF 卡槽弹簧正常；②上机架（或卖家演示）→供 24V 控制电+背板 5V→PWR 绿、RUN 可点亮（空 CPU 无 App 时 RUN 可能闪直至下装）→Control Builder 能联机读 Firmware Ver / Serial；③要求卖家做 Empty Project 下装→Online Watch Table 测试 OK；④核对标签 3BSE010796R1 及后缀，问清 Firmware 版本是否匹配你的 CBM。
换 SB821 电池（典型 CR2032 纽扣 ×2 或专用电池包，依机架型号），建议在停机窗口换（带电换 通常安全但留意极性）。若 Retain 已丢：从上次存档 Parameter Set 重新写入，或手动置初值后存 Retain Snapshot。长期策略：定期 Export Retain Values 到 PG 本地文件。
本体积无 RJ45，必须通过：①RS-232 串口直连 PG（BootP + serial download）；②插 CI853(COM ETH)/CI867(Modbus TCP/Ethernet IP)/CE348 等通讯模件后经以太网连 PG/SCADA。现场调试建议柜门留串口引出线或确保 CI 模件 IP 已配好。
