描述
产品详情

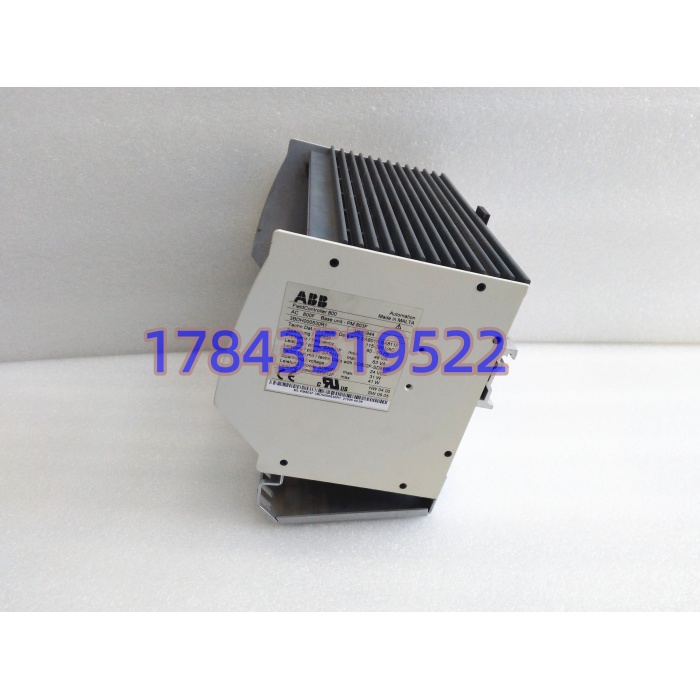

· 型号：PM803F（3BDH000530R1）
· 品牌：ABB
· 系列：AC 800F / Freelance DCS 控制器家族（同系有 PM802F、PM804F 早期样、演进至 PM902F/PM904F）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| CPU | Intel 80960HT 25/75，32 位超标量 RISC，75 MHz，约 150 MIPS |
| 主内存 | 16 MB SDRAM（同步动态），带电池后备（SB808F/TA951F 外置电池模件供电） |
| 装载内存 | 8 MB Flash-EPROM（32 位字） |
| 配置存储 | 串行 EEPROM 存组态/诊断 |
| 指令周期 | 1000 条布尔+16 位算法 <1.0 ms；定点 <2.0 ms；32 位 <1.5 ms |
| 槽位结构 | AC 800F 机架内占 1 槽；E1/E2 快速 DMA 槽（以太网模件 EI801F/EI811F 等）；F1–F4 中断槽（FI830F Profibus、FI810F CAN、FI840F FF HSE 等）；另含电源槽 |
| 通讯 | 背板 100 MB/s 至 E/F 槽；对外依赖插卡：以太网 TCP/IP、Profibus DP、Modbus RTU/ASCII、FF HSE、CAN、IEC 60870-5-101/104 |
| 冗余 | 支持控制器对冗余（第二台 PM803F + 第二 EI 模件做 RCU-Link 同步），电源 SA811F/SD812F 可冗余，以太网模件冗余 |
| 后备电池 | 不内置电芯，靠机架 SB808F（每电池座一个）或 TA951F 电池模件；3.6 V 锂池，单机 RAM 保持典型 1.5 年，冗余更久 |
| 供电 | 不直接接市电；由 SA811F（115/230 V AC）或 SD812F（24 V DC）经机架背板送 5V/3.3V；PM803F 本体最大 7.8 W（典型 6 W） |
| 诊断接口 | 电源模件上 RS-232 服务口（9600/19200），本地读状态/下程序/对时 |
| 实时时钟 | 板载 RTC，由后备电池保持 |
| 保护 | 电压监控（5V/3.3V/2.5V 门槛复位）、Watchdog 独立复位、EDC 单错纠正双错报警、过温报警 |
| 尺寸重量 | 239×202×164 mm（W×H×D），约 1.6 kg 裸单元，满配机架 ≤5 kg |
| 软件 | Freelance V7.1 SP2a 及以上（Control Builder F / CBF），OS 不预装，首次投运灌系统 |
| 环境 | 0–60 ℃ 运行，-40–+85 ℃ 存储，5–95% RH 非凝露，IP20 柜内 |
| 生命周期 | AC 800F 归 ABB Legacy 维护；PM803F 可订但交期长，市场以拆机/库存件为主；新项目路径 PM902F/PM904F（需 Freelance 新版迁移） |
| 认证 | CE、UL、RoHS（后期批次） |
产品介绍

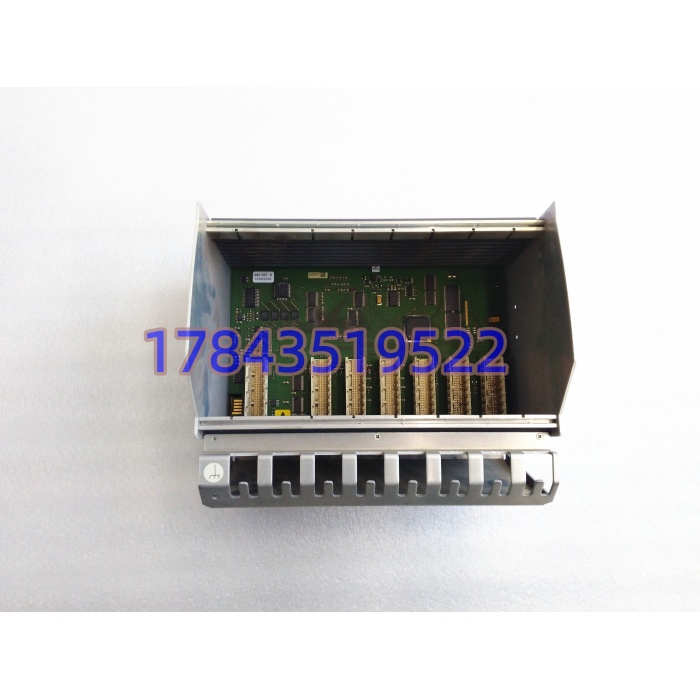

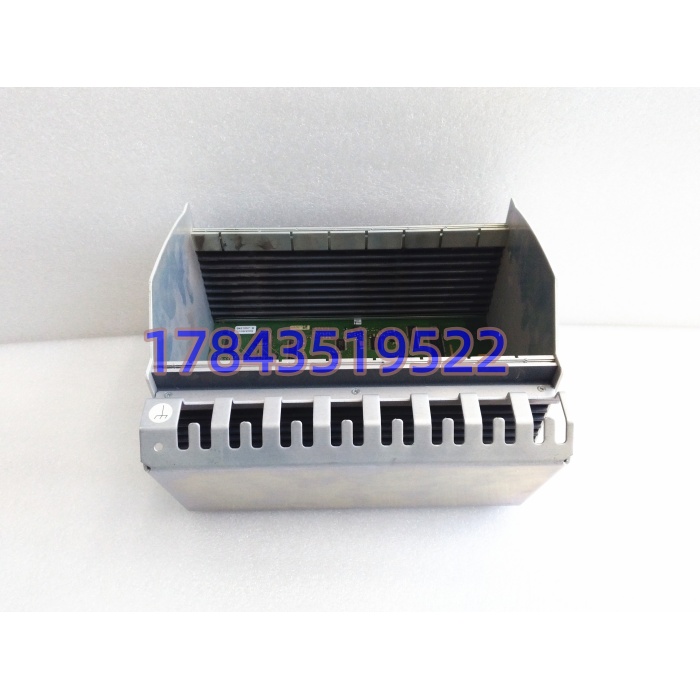

PM803F 是 AC 800F 机架的”脑子”——一块带 80960HT 处理器和 16 MB SDRAM 的 CPU 基础单元，插在专用机架中间，左边喂 SA811F/SD812F 电源，右边 E1/E2 插以太网模件跑控制网，F1–F4 插各种现场总线模件拉变频器、阀门、远程 I/O。它和 AC 800M 的 PM866 完全两码事：PM866 跑 Control Builder M + 800xA，PM803F 跑 Freelance + CBF，机架、背板、软件、备件链都不通用。和同系 PM802F 比，803F 把内存从 4 MB SRAM 翻到 16 MB SDRAM，能塞更大工程、更多 PID 和归档，代价是 SDRAM 断电保持时间比 SRAM 短一点，且单指令性能略低 5–10%——但工程规模上来后这点性能差感知不到，内存余量才是现场真痛点。
坦白讲，这卡最坑的是“OS 不随货”和”电池不在板上”。新买或拆机 上电是块砖，必须 Freelance 工程里灌系统+下程序；RAM 数据靠机架侧 SB808F 电池模件保，电池没电或电池模件松了，断电重启程序清零，和 CPU 本身成色无关。我在供热管网调度站见过最典型的：备件换上去 OK 灯绿、以太网通，但工程下完每次停电都丢配方，查一周发现旧机架 SB808F 电池座弹簧锈断，3.6V 根本没送到背板，换电池模件立马正常。不是 坏，是”供电链最后一厘米”断了。
应用场景与行业案例
退化表现：偶尔 Watchdog 复位（SDRAM 位翻转累积）、E1 槽以太网模件通讯闪断（CPU 背板 DMA 控制器老化）、大工程加载时报”内存不足”（其实是 Flash 8MB 装不下新库，不是 SDRAM 问题）、冗余对里主备同步灯红（固件跨版本）。最隐蔽的是 SDRAM 慢漏——停电超电池保持期后程序还在但数据块校验错，Freelance 启动报”project corrupted”，不像彻底丢那样直观。
- 化工/制药间歇装置：单控制器带 800–1000 I/O，顺控+PID+批次归档，16 MB 内存比 802F 从容， 是这类老线主流主控。
- 城市供热管网调度：十几座热力站通过 Profibus/Modbus 拉回中心 AC 800F， 跑全网平衡计算，冗余对配置保证调度不中断。
- 水电厂公用系统（油水气、渗漏排水）：不抢机组 DCS 高速点，Freelance 的 DCS+PLC 混合定位正好， 带 F 槽 CAN 模件接智能仪表。
- 老 ABB 800F 装置大修续命：原 PM802F 内存吃紧报过载，同机架直接升 （固件对齐、工程重编译），不换 I/O 模件。
- 食品饮料批量配方控制：配方数据块大，SDRAM 余量够就不必外挂归档服务器。
真实案例：2022 年华北某制药厂发酵车间，AC 800F 冗余对主 CPU（）凌晨 Watchdog 复位三次，备机接管后正常跑，但每次复位丢 2 分钟趋势。拆主 CPU 送修，板载无硬伤；回装后故障依旧。最后查机架背部——SB808F 电池模件插在冗余机架的副侧，主侧电池座空着，主 CPU 的 SDRAM 实际靠副侧电池经背板长距离供电，电压在 3.4V 临界，低温凌晨掉到 3.1V 触发 RAM 校验紊乱、Watchdog 动作。库存调一颗新 SB808F 插主侧电池座，电压回 3.6V，复位消失。自动化主任原话：”以为 CPU 老了，结果是主侧没装电池，备件单上写了’电池模件×1’但安装时省了一颗。”
