描述
产品详细内容

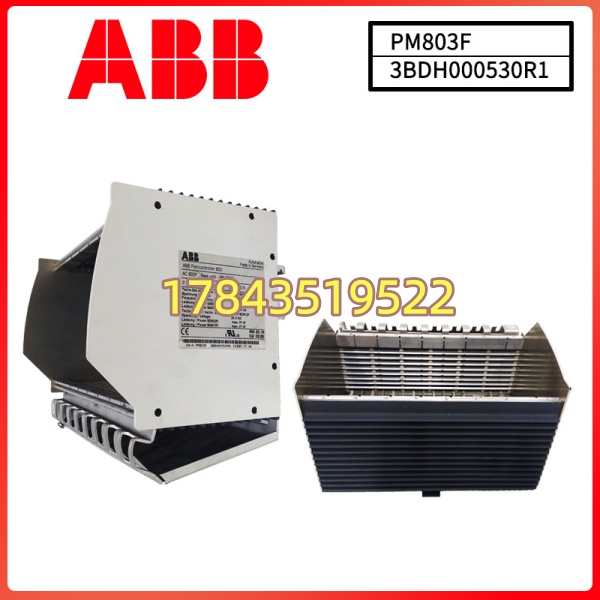

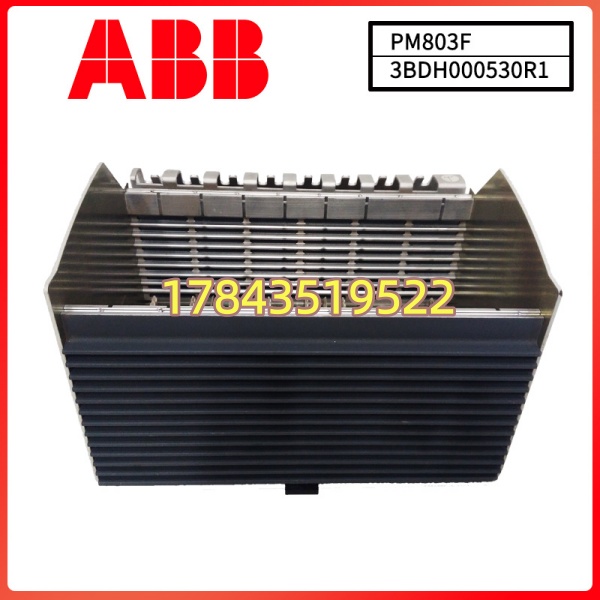

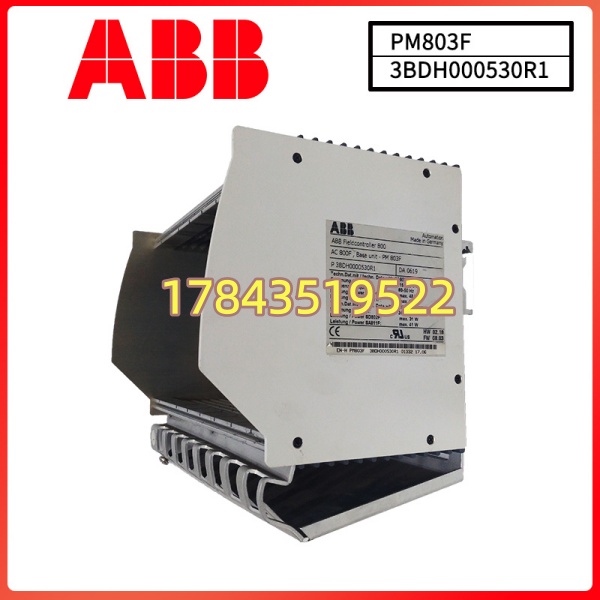

· 型号：3BDH000530R1（PM803F）
· 品牌：ABB（Asea Brown Boveri）
· 系列：Freelance 800F / AC 800F 控制站（Process Station）
规格参数
- 目录号：3BDH000530R1 — PM803F CPU Module for Freelance 800F, Type F
- 处理器：32-bit RISC 微处理器（Motorola/PowerPC 架构依批次），典型主频 133MHz 级
- 用户内存：1.5 MB 应用程序＋数据（PM802F 为 0.5MB，PM804F 为 4MB，三者引脚兼容）
- 非易失存储：板载 Flash 存应用及参数，支持 SB822F 或等同电池后备 RAM（保持定时器/保持变量）
- 背板电流/功耗：由 SA801F/SD802F 底座供 5V DC，典型 ≈8W，最大 12W
- 以太网接口：2 × 10/100Base-TX M12 或 RJ45（依底座版本），用于与上位 DigiVis 站/工程师站通讯及冗余控制器同步
- 串行口：1 × RS-232/RS-485（D-Sub 9pin 或端子块依柜型），用于本地连接 CBF（Compact Freelance Builder）做下载/诊断
- I/O 容量：单 CPU 最大连接 S700/S900 I/O 约 256～512 模块（依网络拓扑及过程映像大小），支持 Profibus DP（通过通讯模块）、Modbus RTU/TCP
- 冗余支持：支持 1:1 CPU 冗余配对（主备 PM803F + SD802F 冗余底座或 SA801F+冗余套件），切换无扰动 <100ms
- 任务结构：循环任务（可设 100ms～10s）+ 中断任务（过程事件触发），最多 32 个程序块 per resource
- 编程软件：ABB Control Building Function (CBF) v6.x ～ v9.x（v10+ 主要支持 PM8xxF 新固件，需核对兼容性矩阵）
- 安装方式：插入 Freelance SA801F（单 CPU 底座）或 SD802F（冗余双 CPU 底座），面板锁紧杆固定
- 状态指示：RUN（绿）、STOP（黄）、ERROR（红）、ETHx Link/Act LED，便于现场快速判据
- 工作环境：0～+60℃ 运行（部分资料 -20～+60℃ 启动降额），5～95% RH 非凝露，IP20 模块本体
- 认证：CE、cULus、IEC 61010-1、ATEX/IECEx Zone 2（依批次需核对 3BDH 手册）
产品介绍
PM803F 是 ABB Freelance 800F 分布式控制系统的核心过程站 CPU，定位介于小型 PLC 和大型 DCS 之间——自带操作站软件 DigiVis 可独立运行，也能组网成百个站。它比 PM802F 内存大一倍（1.5MB vs 0.5MB），能跑更复杂的回路和自定义功能块，比 PM804F 便宜且在老项目中最常见。程序用 CBF（Control Building Function）开发，IEC 61131-3五种语言都支持，通过以太网与 DigiVis 交换过程值及报警。
坦白讲买 PM803F 基本是老厂 MRO——水处理、热力、建材线投运十几年 Freelance 系统仍在跑，原配 PM802F 内存不够扩容或老 CPU 故障需原位替换。PM803F 插进 SA801F/SD802F 底座直接兼容，CBF 项目里 Change Controller Type 如原是 PM802F→ 无需改逻辑（反之降内存要查是否超界）。有一点要注意：CBF 工程版本和 固件要匹配，太老的 （早期 v3.x 固件）可能需先升固件才能被新版 CBF 下装。
应用场景与行业案例
我在现场遇过最典型的：某水厂加氯间 Freelance 站，早班 DigiVis 报”Process Station XXX – No Answer”，到柜前 面板 RUN 灯灭 STOP 黄闪——量 SA811F 电源 24V 正常，拔 CPU 测底板 5V 也正常，判断 CPU 板内部电源模块失效。这种公用工程系统你不可能趁白天停加氯改 AC 800M，找块测好的 插回去、CBF Online Download Application（约 2 分钟）、主备同步，恢复供水监控。
- 市政水务/污水厂 分控站 — 曝气池 DO 控制、泵房联动，Freelance 站原设计 ＋S700 I/O，原位替换保 CBF 项目不变。
- 热力/区域锅炉 燃烧管理 — 带 PID 回路多、模拟量多，1.5MB 内存刚好装自定义 FB 做空燃比优化，老项目延续采购。
- 水泥/石灰窑 辅机控制 — 高温多尘现场 Freelance 站分布布置， 冗余对保原料磨系统不瘫。
- 食品/酿造 批次罐区 — 配方顺控＋储罐计量，Freelance DigiVis 直接做批次监视，无需额外 SCADA 授权。
真实案例：
西北某污水处理厂二期生化池，暴雨天配电室湿气重致一 Freelance 站 偶发死机（每周一次自恢复后这次彻底不启动）。库房有 A 级测试拆机 （同 PCB Rev.C，固件 v5.02 匹配项目 CBF v7.01），断电拔旧、插新、CBF Connect → Download All（含资源+参数）→ 钥匙开关 RUN，3 分钟内 DO/AI 映像恢复。因原项目已做 Resource Backup to File，没碰 S700 接线。运行工说”这站要是停超过两小时 COD 超标要通报环保”，一块备件躲过一次事故。
常见问题解答 (FAQ)
非冗余配置不支持热插拔——拔掉控制站失联导致过程 I/O 失效。冗余配置中可热插拔备用 CPU（确认主机 RUN 主用、备机 Fault/Standby 状态正常），拔故障备机换新品后自动同步程序。主机仍建议计划停机更换。操作时戴防静电腕带。
ABB 后续推 新批次（仍有零星供货）及 PM804F（4MB）。如最终无 可向 PM804F 迁移——CBF 中 Change Controller Type 到 PM804F（内存更大向下兼容），重新编译下载即可，逻辑基本不动。需确认 CBF 版本 ≥ 项目最低要求（PM804F 通常需 CBF v7+ 以上）。不建议降级到 PM802F（内存可能不够）。
物理兼容同一 SA801F（单）/SD802F（冗余双）底座。程序中 PM802F→ 可直接升（内存增大），反之需检查 Process Image Size 是否超出 0.5MB。固件版本需 ≥ CBF 工程中指定最低固件版本，否则先升固件（可用 CBF Firmware Update 功能）。
Q4：程序/参数存在哪？换 CPU 会丢吗？
应用存于 CPU Flash，保持变量靠 SB822F 电池后备 RAM。换新 若无程序需 CBF Download All（或 Auto Load 从 CF/记忆卡若配置过）。强烈建议：①CBF 做 Project Archive (.fwp)；②导出 Resource Parameter (.par)；③记下 SB822F 电池更换周期（标称 5 年，建议 3～4 年换）。
通过标准 CAT5e/CAT6 跳线连工厂以太网交换机或直连 DigiVis 网卡（交叉线旧 PC 需留意，新网卡 auto-MDIX 多支持）。CBF 中配 Station IP、Subnet、Gateway 与 DigiVis 同网段。冗余双 CPU 各需独立 IP（主/备不同 IP，DigiVis 指向虚拟站 IP 或自动切换）。更换 CPU 后确认 IP 参数与旧站一致或用 CBF Set IP 工具重配。
Q6：怎么鉴别拆机件好坏？有什么坑？
要点：①上电后面板 RUN 绿灯（STOP 钥匙切 RUN 后）或 STOP 黄闪（未下载程序时正常待下载状态），ERR 不亮；②CBF 能通过串口/以太网 Go Online 读到 CPU Info（型号/固件/内存）；③让卖家提供上电自检通过照片或 Download Test Project 视频；④查电池座无漏液腐蚀（SB822F 漏液可殃及底板插座）。优先买标明 CBF 在线连接测试合格的拆机或 NOS。
