描述
产品详情

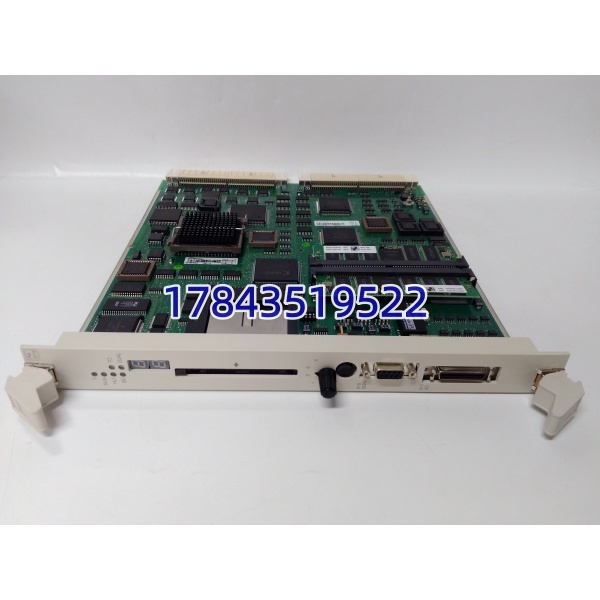

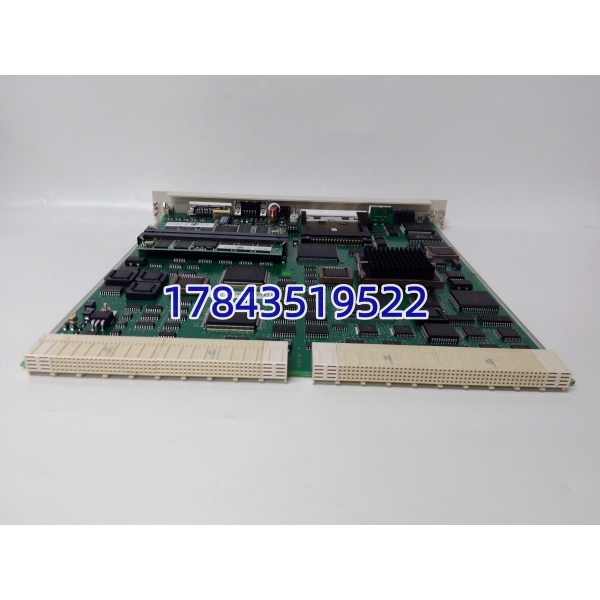

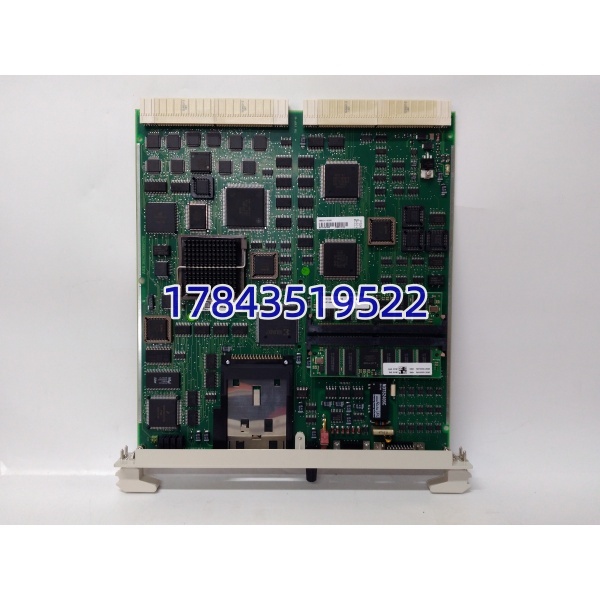

· 型号：PM511V16
· 品牌：ABB
· 系列：Advant Controller 450 / Advant OCS（S100 I/O 机架兼容）
规格参数
- 产品类型：Advant Controller CPU Processor Module
- 订货号：3BSE011181R1
- CPU：Motorola MC68040，32位，带 FPU，约 25MHz
- 用户内存：16 MB Dynamic RAM，带 ECC（单比特纠错/双比特检测）
- 非易失存储：PCMCIA Type I/II 插槽，支持 Flash 卡（程序/数据库备份）
- 兼容底座：TP510 / TP830 底版，安装于 Advant Controller AC410/AC450 机架
- 系统总线：VME 背板，通过 CEX-Bus 或通讯模块连接 MasterBus 300 / AF100
- 串行接口：1×RS-232（编程/调试），部分版本引 RS-485（Modbus RTU 需配通讯模块）
- 冗余支持：可与第二块 PM511V16 组成 CPU 冗余热备（需冗余电缆及正确组态）
- 供电：由底版经背板取电（典型 +5V DC ≈ 2A，+24V DC 少量），无需外供
- 诊断指示：前面板 RUN / ERR / INIT LED + 字符 LCD 显示状态码
- 后备电池：3.6V 锂电（装在底座或单独电池盒，保持 RAM 内容，建议定期更换）
- 工作温度：0～+60℃（存储 -40～+85℃）
- 尺寸/重量：约 274×270×27 mm / 0.76–0.82 kg
- 认证：CE、UL、cUL、符合 IEC 61131-2/ IEC 61000-6-2, 6-4
产品介绍
PM511V16 是 ABB Advant Controller 450 / Advant OCS 系统的核心 CPU 模块，基于 Motorola 68040 架构，16MB ECC 内存可承载大规模连续过程控制策略、上千点 I/O 扫描及多回路 PID。程序与数据库通常存储在 PCMCIA Flash 卡上，掉电靠电池保 RAM，换板时把卡插上新板即可恢复运行（前提是固件版本匹配）。
与早期 PM511V08 比，V16 内存翻倍，适合 2000 年后投运的大中型化工/电力装置——那些程序越改越大、数据点越加越多的老线，V08 经常报内存不足，换 V16 是唯一合规升档路径。ABB 已宣布 Advant 系列 EOL，这块板现在只能买全新库存或测试好的拆机件，没有原厂新造。
应用场景与行业案例
痛点切入
我遇过化工厂夜间 AC450 突然 FAULT 灯红亮，上传诊断报”Memory Parity Error”——板载 DRAM 出现不可纠错位，大概率是老电容漏电干扰地址线。整站控制权丢失意味着装置降负荷甚至紧急停工，这时候库房有没有一块测过的 PM511V16 直接决定是 20 分钟恢复还是全线停车等快递。
典型场景
- 电力——电厂辅助车间 Advant OCS 站（输煤/化水），原配 PM511V08 内存吃紧，升级 V16 延寿
- 化工/炼油——连续过程装置 AC450 主控，需冗余 CPU 热备，非它不可（AC800M 改造成本过高时不换 DCS 只换 CPU）
- 造纸/制浆——Advant 410 控制扫描架和流浆箱，PCMCIA 卡快速克隆恢复生产
- 冶金——老线风机/水泵站 Advant 系统，作为停产备件做 1:1 替换
真实案例
华东某 300MW 机组化水车间，Advant OCS 主控 PM511V16 电池漏液腐蚀底板焊盘，上电 RUN 灯不亮。原厂早已 EOL，紧急从贸易商调一块测试过的同版本拆机件，插上原 PCMCIA Flash 卡、核对电池电压 OK，系统 15 分钟内正常切回 AUTO。老师傅感叹：”幸亏 Flash 卡每月拷过备份，不然要重新下装程序比对半天。”
