描述
产品详情

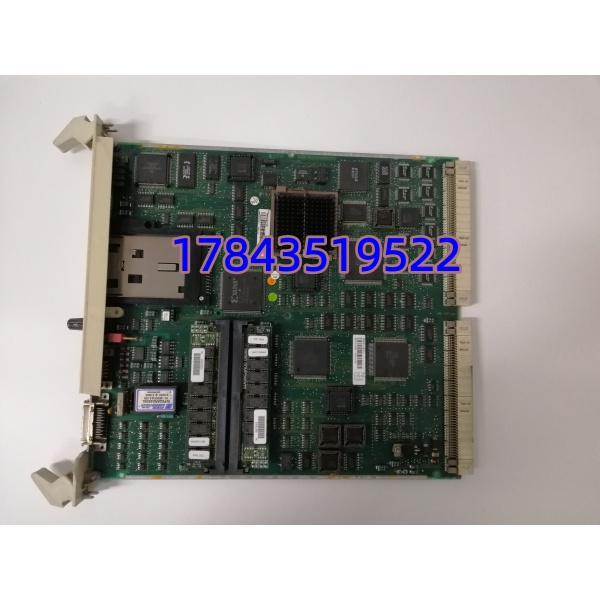

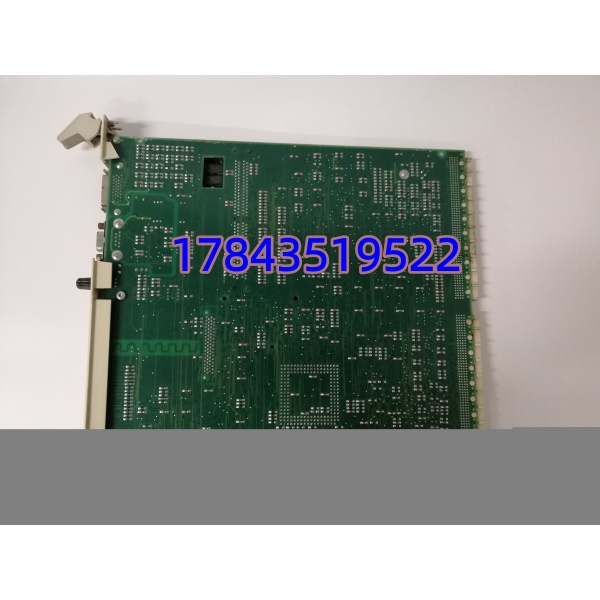

· 型号：PM511V16
· 品牌：ABB
· 系列：Advant Controller 450（AC450）/ Advant OCS with Master SW（亦用于 AC460 / MOD 300）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 处理器模块（Central Unit / CPU） |
| 订货号 | 3BSE011181R1（PM511V16）；同系 PM511V08 为 8MB 版 |
| 处理器 | Motorola MC68040，32 位，集成 FPU + MMU，25 MHz |
| 动态内存 | 16 MB DRAM，带 ECC 纠错（V08 为 8MB，V16 翻倍） |
| 程序存储 | PCMCIA Flash 卡（前置槽），存 Master Software 与用户程序 |
| 背板总线 | Futurebus+（32 位地址/数据）+ S100 I/O 扩展总线 |
| 冗余支持 | 双 PM511V16 1:1 热备，内置冗余控制链路，主备切换 <25 ms 无扰动 |
| 串口 | 前置 1× RS-232 服务口（X10 SERV），1× Advant Station 140 专用口 |
| 通信子模块 | 经 SC510/SC520 子模块载板挂 CS513（MB300）、以太网、Profibus 等 |
| 供电 | 由 RF533 机架背板取 5 V DC（典型 4.9 A / 最大 6 A）+ 24 V DC（典型 0.2 A） |
| 功耗 | 约 25–30 W（5V×4.9A 为主） |
| 状态指示 | 前面板 RUN / HLT / STAT / ENTER 键 + LED 组 |
| 电池备份 | 内部锂电池保 DRAM 内容（断电后程序不丢，电池寿命 5–8 年） |
| 安装形式 | RF533 控制器机架插槽式（同 PM511V08 原位兼容） |
| 物理尺寸 | 274.5 × 270 × 27 mm（长×宽×高） |
| 重量 | 约 0.8 kg |
| 工作温度 | 0 ~ +60 °C（工业级，部分批次标 -20 起以铭牌为准） |
| 存储温度 | -40 ~ +85 °C |
| 湿度 | 5%–95% RH 无凝露 |
| 防护等级 | IP20（柜内） |
| 认证 | CE / UL / CSA |
| 配套软件 | Master Software 3BSX729242R4（或对应版本） |
产品介绍
电厂汽机旁路顺控半夜报”Primary CPU HALT”，备用 25ms 内顶上、操作员没察觉——这正是 PM511V16 在 AC450 机架里干的事。它是 Advant OCS with Master SW 的中央处理单元，MC68040 跑 25MHz、16MB ECC DRAM 把 Master Software 和用户 PC 程序全驻留，S100 I/O 总线下的模拟量、数字量、顺控步序全由它调度，Futurebus+ 背板把两块 CPU 的冗余链路和 MB300 通信子模块串起来。
选它而不是拿 PM511V08 凑，理由很硬：16MB 比 8MB 多一倍应用空间，老 AC450 后期加 AMPL 控制块、加历史趋势、加 QC07 可选程序模块时不用踢旧回路；ECC 内存在电控柜单粒子翻转下自纠错，连续过程控制跑几十年不崩；双 CPU 热备切换 <25ms 且 bumpless（无扰动），核电辅控、纸机传动、高炉 TRT 这种”停一秒赔六位数”的场景就靠这条。缺点也得说在前头——它只认 AC450 / RF533 机架和 Futurebus+ 背板，往 AC800M CEX 槽、AC500 DIN 导轨、800xA 纯以太网架构插是笑话；V08 和 V16 在冗余对里必须同内存大小，主备一块 8MB 一块 16MB 系统拒同步；内部锂电池 5-8 年自然衰减，巡检不换电池，停电超时长程序丢一半。
