描述
产品详情
· 型号：PM511V16
· 品牌：ABB
· 系列：Advant OCS / Advant Controller 410 (PM511系列 CPU Board)
规格参数
- 产品型号：PM511V16，订货号 3BSE011181R1
- 处理器：Motorola MC68040，32位，集成FPU，主频需核对原厂手册（典型25MHz级）
- 用户内存：16 MB DRAM，带ECC（错误校验与纠正）
- 程序/系统存储：通过PCMCIA Type II/III插槽扩展Flash或SRAM卡
- 兼容系统：Advant Controller 410 (AC410)、AC450、Advant OCS、MasterPiece 200系列上位
- 系统总线：MasterBus 300 (MB300) 通过机架背板通信
- 串行接口：1× RS-232（用于PG编程/调试，9针D-sub）
- 指示灯：RUN、ERR、COM、POWER LED状态指示
- 供电电压：+5 V DC（由机架电源模块经背板供给，典型电流约 0.9~1.2 A需核对）
- 工作温度：0℃ ~ +60℃
- 储存温度：-40℃ ~ +85℃
- 物理尺寸：约 274.5 × 27 × 270 mm（L×H×D），重量≈0.77 kg
- 安装方式：垂直插入Advant Controller MP410/MP450机架专用CPU槽位
- 认证：CE，以原厂铭牌标注为准
产品介绍

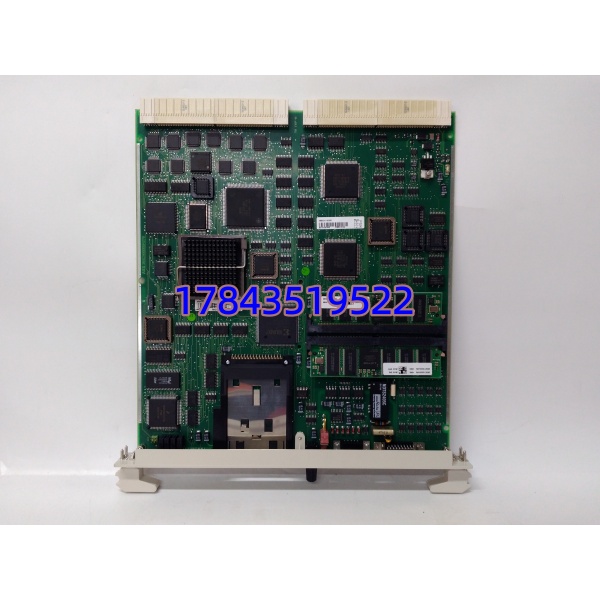

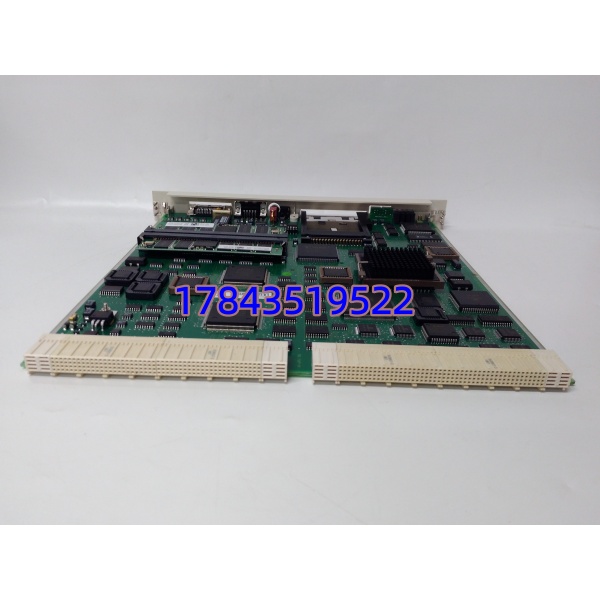

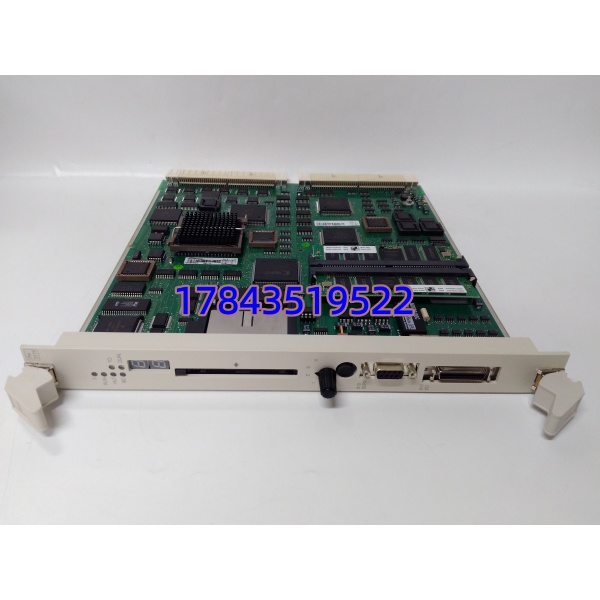

PM511V16 (3BSE011181R1) 是 ABB Advant Controller 410/450 系统的中央处理器模块，承接早期MasterPiece系列升级后的控制核心角色。它跑在Motorola 68040上，带16MB带ECC的DRAM——这在九十年代末到2000年代中期的化工、造纸、冶金装置上足够跑完整的顺控+调节回路+数据记录。板上PCMCIA插槽让你把应用代码、系统固件和归档数据存在可插拔Flash卡里，换CPU板时拔卡插新板就能恢复，比焊接在板Flash灵活得多。
坦白讲，这块板子和AC 800M的PM511不是一回事——市面上经常有人混淆。此件专用于Advant OCS架构，如果你的系统是2005年前投运的Advant Controller 410，这是正主。它不直接跑Control Builder M，而是配合Advant Master或CBM/PG2xxx工具链。最大工程价值在于：老装置不停产的前提下，用同型号或PM511V08升V16直接替换，程序卡一插就恢复，不用重构逻辑。
应用场景与行业案例
痛点切入
我在现场见过Advant Controller 410的CPU板因年久电容老化报”Memory Parity Error”反复重启，导致造粒机组连锁跳车。原厂早已EOL，找不对型号（注意区分AC800M那款PM511！）或买到未测拆机件，上机还是起不来——这种老系统最怕的就是”型号看似对，实际上机挂”。
典型场景
- 石油化工 — AC410控制反应釜温度/压力顺控，需ECC内存防单粒子翻转导致的误动作，非普通PLC可比
- 造纸/浆粕 — 多段顺序控制+模拟量回路，16MB RAM够跑完整批次逻辑，PCMCIA卡做配方存储
- 冶金轧线辅助区 — 与S800 I/O经MB300通信，老系统利旧不停产维护
- 电厂辅助车间（化水/输煤老改）— Advant OCS架构存量大，直接沿用原CPU备件最经济
- 食品饮料老线 — CIP清洗顺序控制，程序在PCMCIA卡中，换CPU即恢复
真实案例
南方某化纤厂，2003年投运的Advant Controller 410控制酯化釜温控。凌晨2点拨出”CPU FAIL”红灯，热备未配（单CPU架构）。翻仓库只有一块标AC800M的PM511V16——插上去根本不认背板。连夜从外地调一块3BSE011181R1测试良品，到现场开盖、静电手套插板、PCMCIA卡从旧板拔出插入新板，上电RUN灯亮——全程17分钟恢复生产。老师傅后来跟我说：”以后备件就得是原型号，差一个字母都不行。”
