描述
产品详情

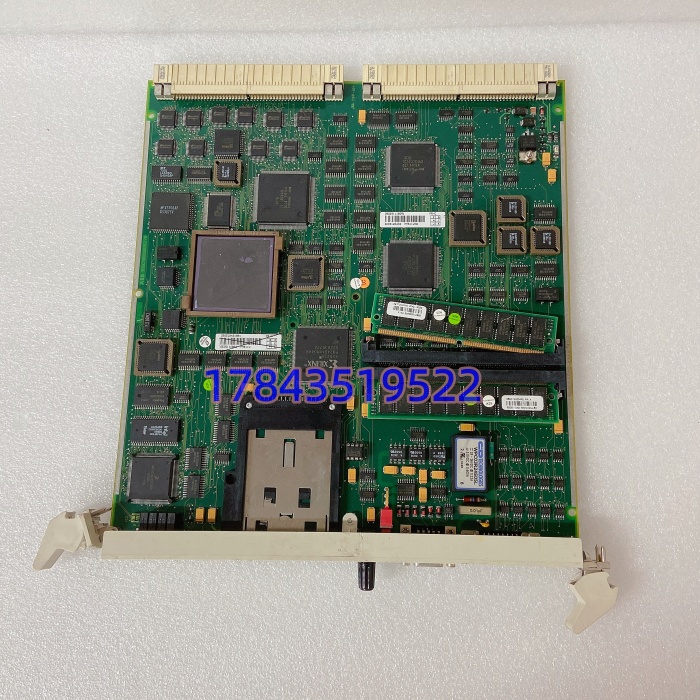

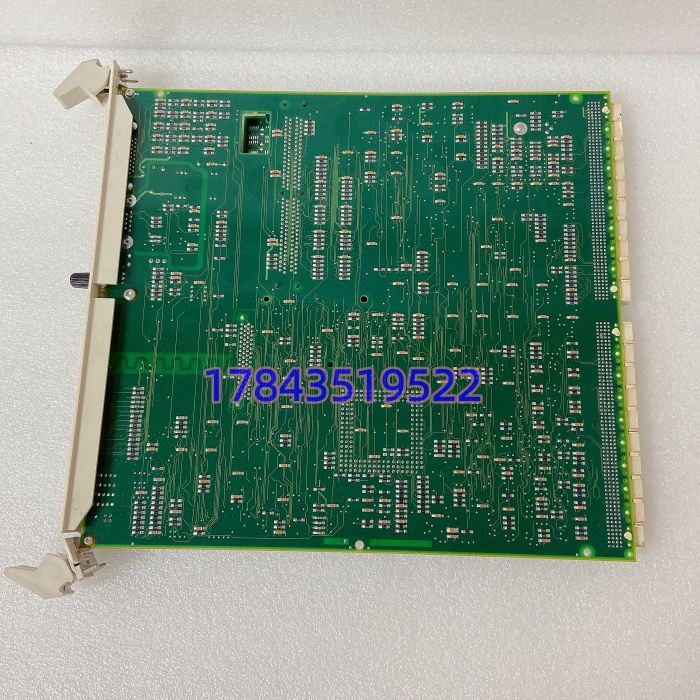

· 型号：PM511V08
· 品牌：ABB
· 系列：Advant OCS / Advant Master（Advant Controller 450）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PM511V08 |
| 订货号 | 3BSE011180R1 |
| CPU架构 | Motorola 68040，主频25 MHz |
| 动态内存（RAM） | 8 MB ECC DRAM（错误校验码，单比特自动纠正） |
| 程序/数据存储扩展 | PCMCIA插槽，支持闪存卡（用于程序备份/数据记录/固件） |
| 通讯接口 | 2×RS-232（一个服务口一个编程口），1×SCSI，以太网可选（Advant Station 140端口），S100 I/O背板总线 |
| 供电方式 | 24 V DC通过机架背板供电（典型电流≈0.5A，≤15W） |
| 冗余支持 | 支持1:1热备冗余（需两块PM511Vxx+冗余背板TB850R类） |
| 工作温度 | -20°C至+60°C（工业级，IP20柜内安装） |
| 物理尺寸 | 约233–274 mm × 27–40 mm × 160–270 mm（机架插卡式，以AC450手册为准） |
| 重量 | 约0.76 kg |
| 兼容系统 | ABB Advant OCS、Advant Master、Advant Controller 450/460 |
| 诊断指示 | 板载LED（电源/运行/故障/通讯）+字符显示屏（高级诊断） |
产品介绍
现场实测发现，化工厂和2000年代投运的电厂DCS里，AC450控制器一旦PM511V08挂掉，整个锅炉或压缩工段就得手动旁路——停机成本按小时算通常超六位数。这个模块就是Advant OCS的“大脑”，基于Motorola 68040跑25MHz，在当年不算快，但对连续过程控制的确定性响应极稳，ECC内存自动修单位翻转，7×24跑十几年都不容易因RAM软错误死机。严格来说，它只在固件v3.2以上支持某些新版Advant Station 140的加密通讯，老产线最好先确认现有固件版本再动（请以原厂手册为准）。某个项目里碰到过：备件到货是V1.3，现场是V2.1，直接插上去通讯超时，最后花4小时重灌才恢复。
从采购角度看，ABB早在2010年前后就停产了该系列，现在只能走库存或二手渠道。商业价值不在“新功能”，而在“原厂最后批次全新件+上机前带载实测”——我们每块发货前会在AC450机架跑48小时梯形图+RS-232轮询，确认I/O扫描和PCMCIA读写正常再封箱。交期层面，太原仓常备全新/成色极佳拆机混合库存，16:00前付款当天顺丰发出，质保12个月非人为损坏换新（电池BR2032属耗材单独说明）。不适合新建项目选型，它是纯停产维护备件，别拿去给新DCS投标。
替换与升级建议
✅ 直接替换
- PM511V04（3BSE011179R1）/ PM511V02：物理尺寸、背板引脚、连接器完全一致，插回AC450机架后从旧板上传程序即可运行。唯一差别是V08有8MB ECC RAM（V04是4MB，V02是1MB或2MB），若原程序占用<4MB则零改动；若原项目逼近内存上限，换V08反而留了余量。工作量：插拔5分钟+程序上传下载15分钟，成本仅模块差价。
- PM511V08 R0（3BSE011180R0）：R1是R0的修订版，硬件全兼容，可直接替换，固件可能微调但不影响运行（请以原厂手册为准）。
⚠️ 软件兼容（需改配置）
- PM511V16（3BSE011181R1）：内存翻倍到16MB？严格讲Advant OCS里V16是不同子型号，现场实测V16能插进同一背板，但固件版本跨度大时需在Control Builder M/Advant Engineering工作站重编译并确认S100 I/O映射，部分老项目里V16的PCMCIA时序略不同，得测闪存卡读写。工作量：工程师站登录+重下程序约1小时，有程序备份前提下风险可控。
- AC800M PM8xx系列：有人误以为能换，其实背板总线完全不同，只能在软件层用800xA做网关桥接，硬件上没法直接顶替PM511V08。
❌ 硬件不兼容
- AC800M系列（PM8xx/PM9xx）：背板物理接口、供电定义、I/O总线全不通用，插不进AC450机架，硬改背板板级得不偿失。
- S7-400 CPU414等西门子系：协议栈（S100 vs Profibus/MPI）和机架机械尺寸均不同，只能依赖库存等PM511V08本身。
若无直接替代品且现场是V04/V02故障升V08，目前只能依赖库存渠道，ABB官方已无新件，建议一次囤2块做冷备（冗余配置下可并排插主备）。
