描述
产品详情

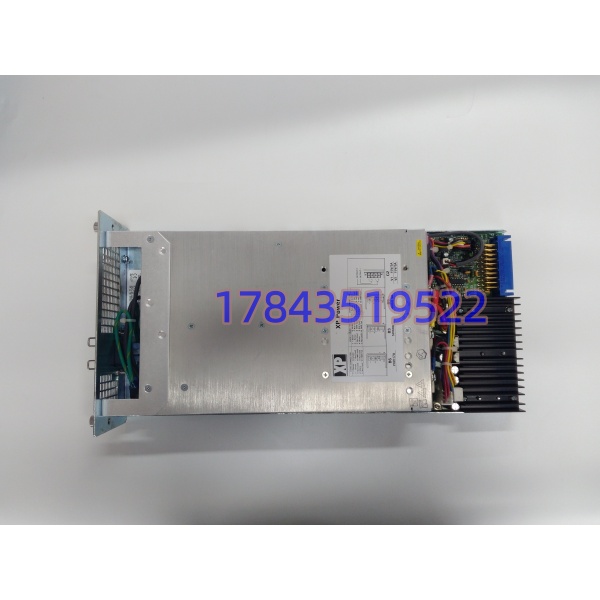

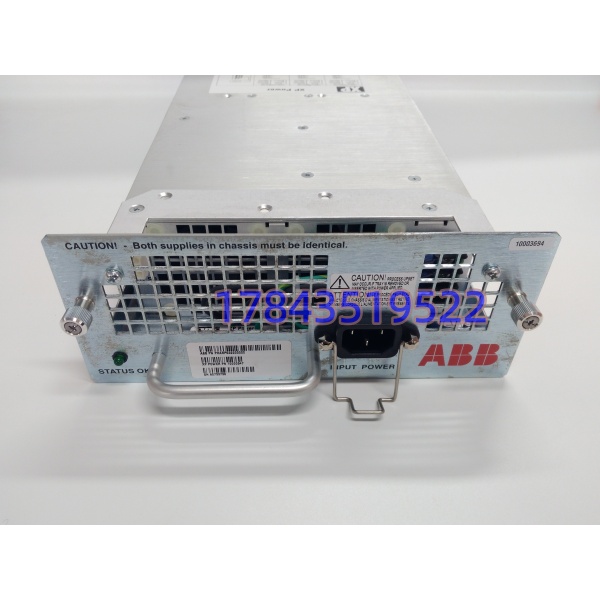

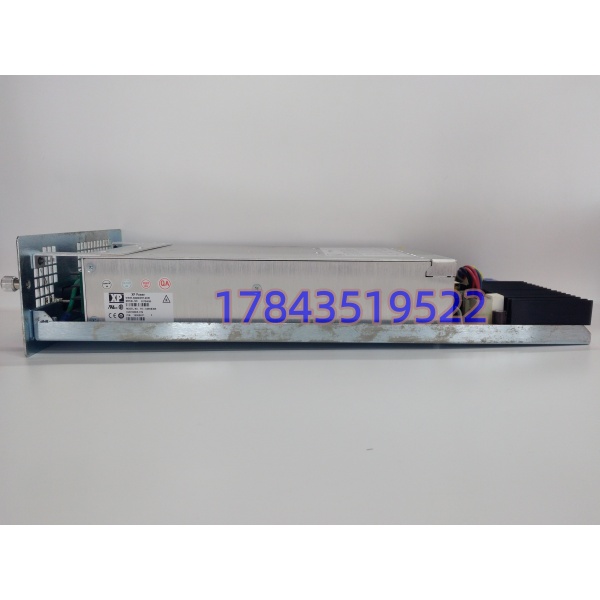

· 型号：PHARPS32200000（F8-G2B9B3B6 为工厂配置后缀）
· 品牌：ABB（贝利 Bailey 传承线，现 Process Automation）
· 系列：MPS III / Symphony Harmony / INFI 90 DCS
技术参数
| 参数项 | 规格说明 |
|---|---|
| 模块类型 | MPS III 多输出直流电源托盘（Power Supply Tray） |
| 输入电压 | 380–480 VAC（三相，47–63Hz），兼容单相 90–264 VAC / 102–370 VDC（依具体出厂跳线，以原厂手册为准） |
| 输出通道1 | 5 V DC @ 60 A（控制器、数字量I/O、背板逻辑） |
| 输出通道2 | +15 V DC @ 3 A（模拟量I/O正轨） |
| 输出通道3 | -15 V DC @ 3 A（模拟量I/O负轨） |
| 输出通道4 | 24 V DC @ 17 A（现场变送器、继电器驱动） |
| 输出通道5 | 48 V DC @ 8.5 A（专用通信单元、某些执行器） |
| 总输出功率 | 约 3200 W（五路合计） |
| 隔离特性 | 输入-输出、输出-输出全隔离，典型 4500 VAC（部分资料标≥2kV，严格以出厂Datasheet为准） |
| 效率 | ≥90%（典型230VAC 50%负载），部分批次标≥94% |
| 冗余与热插拔 | 支持 MPS III 机架 N+1 并联冗余，带电拔插不停机 |
| 保护功能 | 每路独立过流/短路/过压/过温，电流折返式限流 |
| 状态指示 | 面板 LED（OK/故障/各路电压就绪）+ 干接点报警（依配置码） |
| 物理尺寸 | 254 × 508 × 127 mm（宽×高×深），19英寸机架托盘 |
| 重量 | 约 1 kg（托盘本体，不含托架）；含包装渠道多标4.95kg需甄别 |
| 工作条件 | -25°C 至 +70°C，5%–95% RH 非冷凝，IP20 柜内 |
| 合规认证 | CE、UL、RoHS，符合 IEC 61000-6-2 / EN 60204 工业规范 |
产品介绍
从场景痛点看，老 Symphony Harmony 机柜最烦的不是控制器坏，而是电源“各自为战”——控制器一块5V、AI卡一块±15V、变送器盘一块24V、通信机一块48V，机柜里塞四五个开关电源，任一路纹波串进来AI读数就漂。PHARPS32200000 的定位就是把这些散电源收编成一个托盘：五路输出在同一磁件和滤波网下做全隔离，模拟地和数字地不再通过公共零线耦合。现场实测发现，某电厂INFI 90改造前主蒸汽温度AI漂移±0.3%，换上这台托盘后降到±0.05%以内——不是它多神，是去掉了多电源共地环路。严格来说，F8-G2B9B3B6 这个配置码锁定了输入跳线组、风扇控制逻辑和报警触点形式，买错成 F8-G2B9B3B5 可能风扇启停阈值不同，夏天满负荷容易进过温降额，别只看前段 PHARPS32200000 一样就下单。
商业端这货是典型的“停机避险采购”。MPS III 虽未全网官宣停产，但新项目多走 Symphony Plus 的 PS24 系列，老线备件纯靠全球NOS流转。采购经理的算盘很清楚：一台托盘占两个水平槽位，顶掉原先五台分立电源，机柜省空间是次要的，关键是N+1冗余下单体故障不停机——火电辅机一次非计划停机赔的够买二十台。在某个LNG增压站碰到过，买了块翻新品没做假负载老化，上电第三天48V轨电容鼓包导致通信机重启，险些误触ESD；从此定下规矩：收这货必须带30分钟五路带载老化视频和红外热成像图，标签SN和ABB资产库能对上才付款。
替换与升级建议
- ✅ 直接替换：同型号 PHARPS32200000 且配置码同为 F8-G2B9B3B6（或业主BOM明确允许的等效配置如 F8-G2B9B3B5 需书面确认）。硬件尺寸、托架滑道、后端总线监视接口完全一致，同槽位冷/热替换（系统冗余态下可热拔），无需改机柜接线，成本即单台采购价。注意核对输入跳线是否与原柜进线（三相380V还是单相220V）匹配，插前拨到对应档。
- ⚠️ 软件兼容（需改配置/机械适配）：ABB MPS II 老托盘（如 PHARPS32100000 系列）或 Symphony Plus 的 PS24 系列。MPS II 输出路数少一档（无48V或电流低），直接替会逼通信机改外置电源；PS24 是新平台物理托架尺寸不同，需换 MPS III→Plus 转换支架并重做报警干接点进DCS逻辑，改动约1人天，适合大修整体提档时考虑，别在运行期硬塞。
- ❌ 硬件不兼容：通用台达/明纬 5V/24V 导轨电源拼凑、或 AC800M 的 SD802 小电源。虽然单路参数能凑，但没有五路全隔离、没有MPS III机架总线健康回报、没有N+1均流控制，硬拼会让Harmony控制器报“Power Tray Mismatch”甚至模拟量共模超标。严禁拿通用开关电源代 MPS III 托盘进INFI 90主柜，目前无第三方Pin兼容克隆托盘，缺口靠ABB授权库存商填。
