描述
产品详情

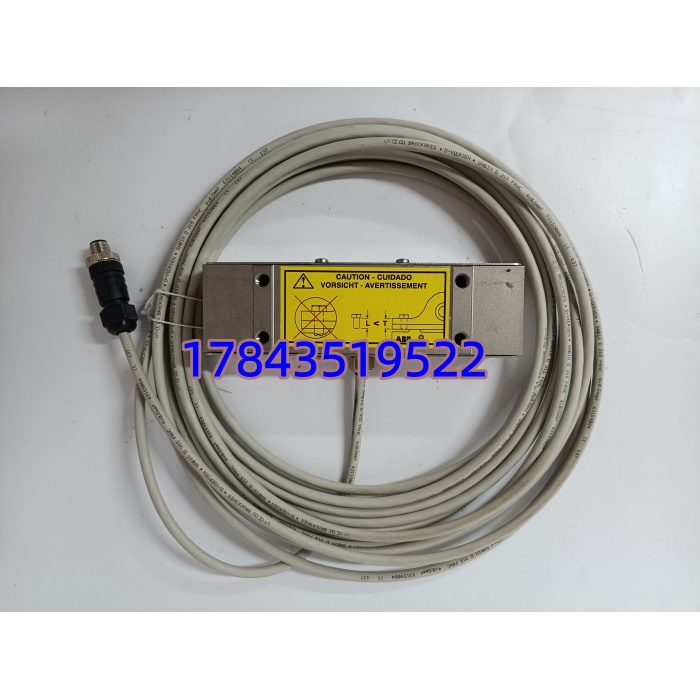

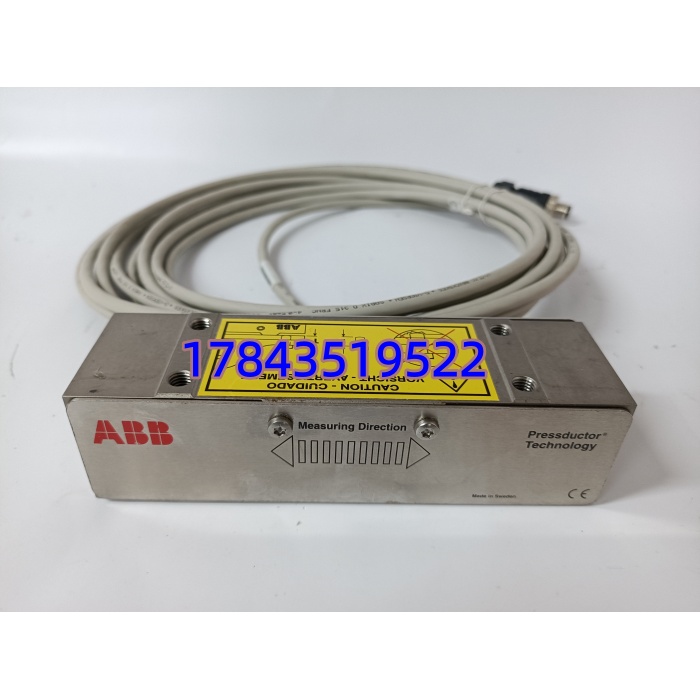

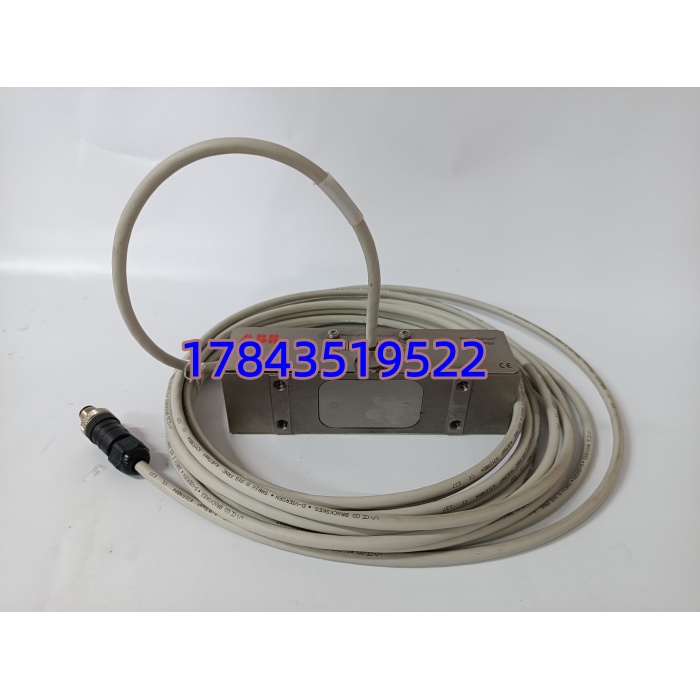

· 型号：PFTL301E-1.0kN（完整订货号 3BSE019050R1000）
· 品牌：ABB
· 系列：Pressductor® Mk3 — PFTL301E 压磁称重传感器
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | PFTL301E-1.0kN（PFTL301E 系列，量程后缀 -1.0kN） |
| ABB 订货号(部件号) | 3BSE019050R1000（文献亦见 3BSE019050R1 同义） |
| 制造商 | ABB AB, Force Measurement / Pressductor (Sweden) |
| 传感原理 | Pressductor® Piezomagnetic（硅钢叠片磁致伸缩效应，AC 激励感应测力） |
| 额定载荷(FS) | 1.0 kN（≈102 kgf / 225 lbf），同系覆盖 0.3–200 kN 多档 |
| 推荐激励 | 正弦 AC 1～5 kHz（典型 2 kHz），由 ABB RDWC/RMVC 变送器提供 |
| 额定输出特性 | 二次电压随载荷线性，具体 mV/V 等价系数在变送器端标定得出 kN/mV |
| 非线性 | ≤ ±0.5 % FS（典型 ≤ ±0.25 % FS，依安装对中和标定质量） |
| 滞后 | ≤ ±0.3 % FS |
| 重复性 | ≤ ±0.1 % FS |
| 安全过载 | 150 % FS（典型），极限破坏载荷 ≥ 300 % FS |
| 温度影响(Zero/Span) | ≤ ±0.05 % FS / 10 K（典型值，依安装及二次仪表温度补偿） |
| 工作温度 | -20℃ ～ +70℃，存储 -40℃ ～ +85℃ |
| 机械接口 | 上/下承压球头或平底承力面（依选配安装附件 Kit） |
| 防护等级 | IP67（焊接密封不锈钢外壳），可选 IP68 深浸没版 |
| 防爆(选件) | ATEX / IECEx Ex ia/ib IIC T4 Gb（气体）, Ex tb IIIC Txx Db（粉尘），须选对应认证版 |
| 电缆/接头 | 固定铠装四芯屏蔽缆（典型 5 m / 10 m）或 Hirschmann/M12 航空插头（依选项） |
| 尺寸(约) | Ø60 × 高 85 mm（典型 PFTL301E 柱式），具体依安装附件 |
| 重量(约) | 1.8 kg（本体，不含安装附件） |
| 配套变送器 | ABB RDWC211 / RMVC / RDWT 系列 Pressductor® 二次仪表或入 800xA 重量积算 |
| 认证 | CE / OIML R60（部分版本） / ATEX / GOST |
产品介绍
(E 维护者视角)
现场实测发现 Pressductor® 压磁 cell 比箔式应变片 load cell 皮实——内部无电子元件不怕雷击浪涌，但机械对中和四芯铠装缆防护是命门。某烧结配料线曾因 根部缆被托辊磨破铠装潮气侵入，RMVC 变送器报 “Sensor Open/Low Impedance” 致配料累积误差超标，热插更换后重新做零点+挂码标定才恢复。
-1.0kN 是 ABB Pressductor® Mk3 家族里中小量程压磁称重传感器，专为皮带喂料秤、定量给料机和小型料斗秤设计，靠交变磁场磁致伸缩效应测力，全焊封 IP67 天然抗潮湿粉尘。ABB 对部分 老量程已标 Mature，新件交期曾拉至 12～24 周——从 ABC 分类看应按配料线/皮带秤列 A/B 类备件（同量程传感器建议 N+1 或至少 1 台冷备并提前存档 factory cal sheet），别等配料累积误差报警才发现无备件。它的 TCO 不在采购单价，而在”换上后标定合不合格、配料精度能不能保住”。
应用场景与库存策略
配料秤称重传感器故障多表现为：变送器报 Sensor Fault / Open Circuit、零漂超差无法稳定去皮、示值随温度单向漂移——轻则配料精度超差影响产品质量均一性，重则触发闭锁停给料机。 无引脚兼容替代（需 Pressductor® 专用 AC 激励变送器且压磁芯特性唯一），原厂交期长且部分区域进入 Legacy。
- — 1.0kN 测托辊下压力换算给料量 → 无通用替代(需同量程+同变送器标定) → 建议按同型运行秤数 N 设 N+1 冷备件（最少 1 台），保留 factory cal sheet 及原厂挂码标定记录。
- 多台相同皮带秤同为 1.0kN 量程可共享 1 件周转备件，但须签 VMI 或保 1 周达；注意电缆长度/接头形式（固定铠装 vs 插头型）须匹配现场便于更换。
- 计划整体升级为数字应变片式智能 load cell + 新积算仪（18 个月内） — 暂停增购仅维持现网最低存量至割接。
- 已接 ABB PCN 标注 Limited / Phased-out — 建议按”运行秤内 传感器数 +1 测试周转件”做 Last-time-buy，早囤成本低得多（含配套安装附件 kit 同批订购）。
真实案例：
华北某 265m² 烧结机 2019 年大修后开机，#3 消化灰配料皮带秤零位持续漂移 ±3% 无法去皮——查 根部铠装缆磨损潮气侵入，烘干无效确认芯棒特性漂移需更换。库存只备了 2.0kN 量程（另一台秤用）不能互替，原厂答复交期 16 周 Mature。从同行借测好件延误约 4 小时（恰逢配料切换手动补加增加人工波动）。事后将所有 按量程分别列 A 类，1.0kN 与 2.0kN 各定存 1 台冷备并每两年做一次挂码标定复核——压磁传感器备件不只买”同型号”，还必须同量程、同电缆形式，最好带原厂 cal sheet，换上直接做现场标定比盲猜快得多。
