描述
关键技术规格
机械与物理特性
- 尺寸与重量：外形尺寸为 120mm × 80mm × 40mm，重约 0.5 kg
- 材质与防护：采用 316L 全不锈钢本体与激光焊接密封技术，具备 IP65/IP67 级防尘防水能力，适应恶劣工况
- 受力变形：刚性极高，额定载荷下偏转量仅 0.015 mm，弹簧常数达 130 kN/mm
电气与测量性能
- 供电与输出：典型供电为 DC 12-30V，输出标准 4-20mA 模拟信号或低电平毫伏信号
- 测量精度：综合误差 ≤ ±0.5% FS，重复性误差 < ±0.05% FS，年漂移率极低
- 过载能力：测量方向安全过载达 150%，极限过载高达 500%（10.0 kN）而不损坏
工作原理与深度解析
ABB PFTL101B 的核心优势在于其独有的 Pressductor®（压磁）测量原理。与传统依赖物理形变的应变片不同，它内部无易磨损的机械运动部件，实现了“零磨损”运行。
当传感器受到外力作用时，内部磁性材料的导磁率会发生微小改变。这种变化被内部垂直交叉的线圈捕捉，并转换为与负荷成正比的感应电压信号。由于不依赖大幅度的物理形变，该传感器具有极高的刚性和抗疲劳寿命。

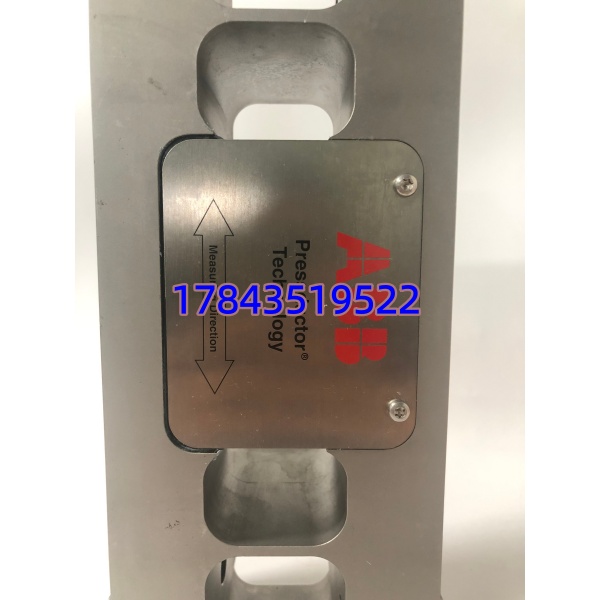

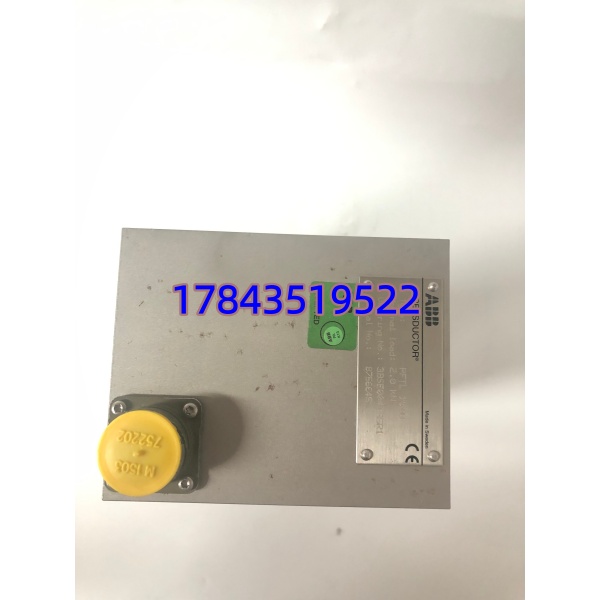

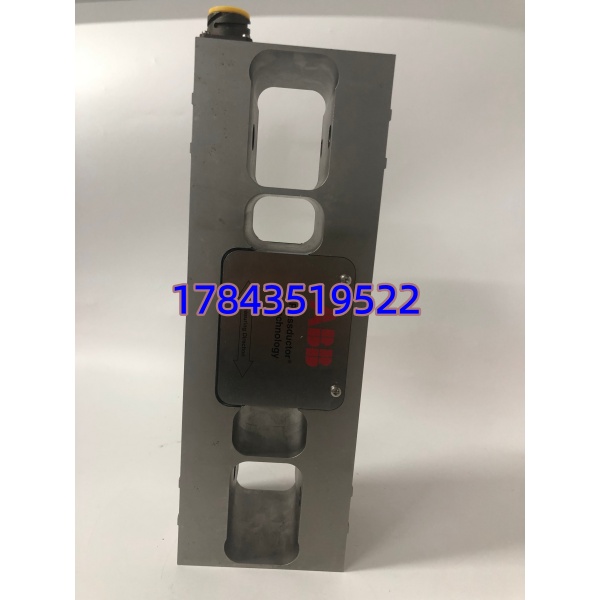

ABB PFTL101B 2.0KN 张力传感器
应用场景与行业案例
该传感器专为中等张力测量场景设计，广泛应用于对张力稳定性要求极高的连续生产线：
冶金与金属加工
在冷轧机、退火和镀锌生产线中，作为导向辊的支撑部件，实时监测带钢张力。其极高的抗过载能力（500% FS）能有效抵御带钢穿带时的剧烈冲击，防止设备损坏。
造纸工业
适用于纸机干燥部、压光机和复卷机的张力闭环控制。标准型（IP65）能够很好地抵御多尘环境，确保纸张在高速传输中均匀卷取，防止断裂或起皱。
新能源与薄膜制造
在锂电池隔膜及高端包装薄膜的拉伸与收卷过程中，其高灵敏度能捕捉微弱的张力波动，避免极薄材料出现压痕或过度拉伸变形，直接提升成品率。
兼容性与替代选型清单
若遇原厂停产或特殊工况需求，可参考以下替代与升级方案：
同系升级替代
- 防乳化液型：ABB PFTL101BE 2.0KN（3BSE004214R1）。带有固定电缆且防护等级提升至 IP66，专为存在乳化液喷溅的常规金属处理线设计。
- 耐强酸腐蚀型：ABB PFTL101BER 2.0KN（3BSE023158R1）。采用更高等级的防腐材料与 IP66/IP67 防护，专门针对酸洗生产线等极端腐蚀性环境。
跨系重型替代
- 大吨位替代：ABB PFTL201C 10KN（3BSE007913R0010）。当产线张力需求超出 PFTL101B 系列上限时，可选用量程更大的 PFTL200 系列重型枕块式压头。
现场技术避坑指南
- 严格对齐受力轴线：安装时必须保证传感器的受力轴线与轧辊重力及张力方向完全重合，偏差角需小于 1°。任何侧向力或弯矩都会导致测量数据出现周期性漂移。
- 弱电信号的抗干扰布线：传感器输出的毫伏级信号极易受干扰。必须使用双绞屏蔽电缆，且屏蔽层需在控制器端单点接地。弱电线缆应与动力电缆保持 20cm 以上的间距，以防电磁干扰。
- 定期校准与温漂补偿：虽然该传感器长期稳定性极佳，但仍建议定期使用标准砝码进行验证。如果在 65℃ 以上的高温环境使用，务必在张力控制器中启用温度漂移补偿功能。
