产品深度介绍

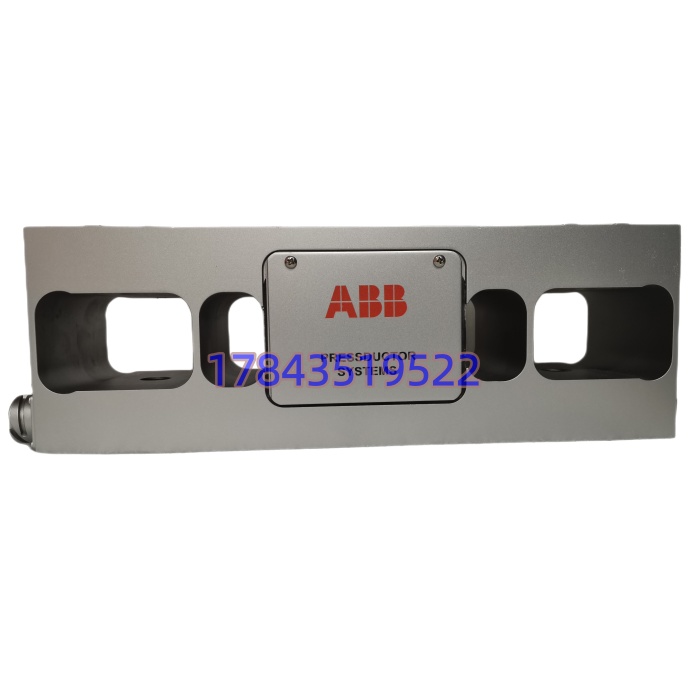

ABB PFTL101B 系列是工业带材生产线专用压式张力传感器，属于应变片测力结构。传感器承受辊子的径向压力，把机械力转换为 mV 级微弱电信号，传输至张力放大器做信号处理，实现卷材张力闭环控制。
PFTL101B‑2.0KN 量程 2 千牛，适合中低张力工况：纸张、薄膜、薄箔类生产线。不能单独使用，必须搭配 PFEA 系列放大器，不能直接接 PLC 模拟量模块。大量用在造纸厂复卷机、涂布机、薄膜拉伸产线。老产线备件损坏后很难找到原厂新订货，大多依靠全球库存做末次采购。
现场真实故障背景：很多产线出现张力波动、张力读数漂移、闭环控制振荡，排查后就是 PFTL101B 内部应变片老化、零点漂移、电缆内部断线；表现为空载有偏移，加载数值不跟随，直接造成卷材断带、厚度不均，整条产线停机。优先整体更换传感器 + 检查线缆，不要只调放大器零点硬凑。
关键技术规格
| 参数项目 | 详细规格 |
|---|---|
| 完整型号 | PFTL101B 2.0KN |
| 额定载荷 | 2.0 kN（2000 N） |
| 过载能力 | 150% FS（额定）；破坏载荷 300% FS |
| 灵敏度 | ~2 mV/V |
| 激励电压 | 最高 12V DC（由 PFEA 放大器提供） |
| 精度 | 总误差＜±0.5 % FS |
| 信号输出 | 应变桥 mV 信号 |
| 配套放大器 | PFEA111‑20、PFEA112‑20 |
| 机械安装 | 两侧支座压装，承受径向压力，严禁侧向受力 |
| 防护等级 | IP65 |
| 工作温度 | -10℃ ~ +70℃ |
| 电缆 | 内置固定电缆（不可现场截断续接，续接极易引入漂移） |
| 材质 | 不锈钢本体 |
