描述
产品详情

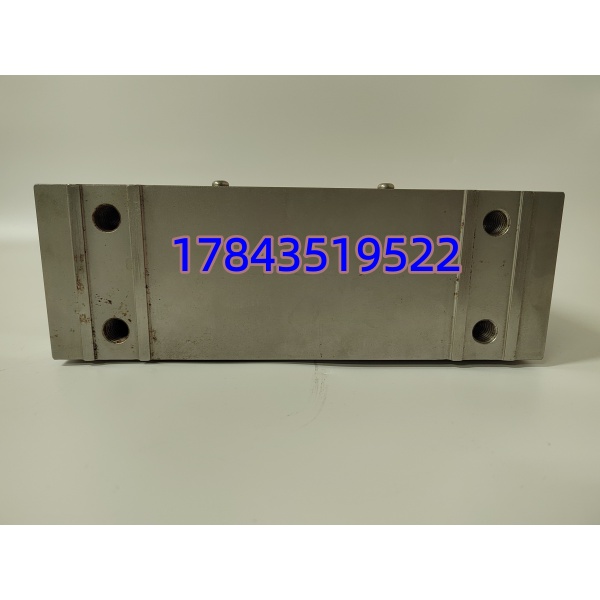

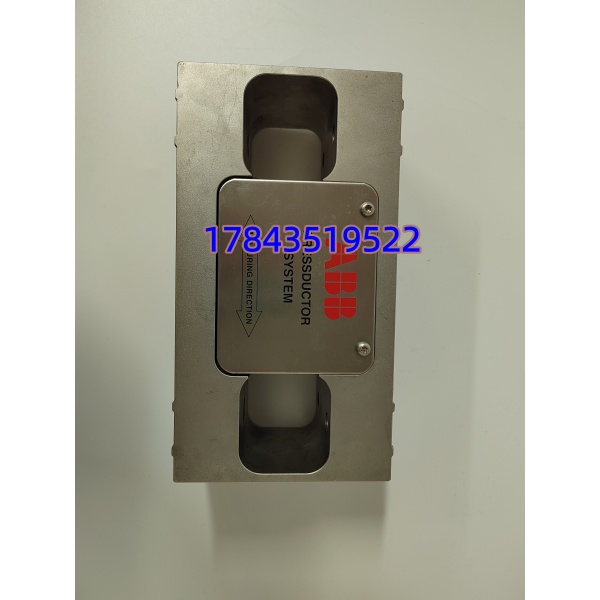

· 型号：PFTL101A 2.0KN / 3BSE004172R1
· 品牌：ABB（现属ABB Measurement Products）
· 系列：PFTL101A Pressductor® 枕式张力计
规格参数
| 参数项 | 规格/值 |
|---|---|
| 额定载荷（量程） | 2.0 kN（约450 lbs） |
| 允许横向载荷 | 10.0 kN（约2250 lbs） |
| 过载能力（测量方向） | 10.0 kN（约2250 lbs）；实际抗过载能力可达额定值300%~1000% |
| 满载挠度 | 约0.015 mm[ citation:5] |
| 弹簧常数 | 130 kN/mm[ citation:5] |
| 测量原理 | 压磁（磁弹性）效应 |
| 输出信号 | 模拟量（4-20mA/0-10V等，依配置而定），部分版本支持数字协议（HART、PROFIBUS PA、FOUNDATION Fieldbus） |
| 供电电压 | 12-30V DC（典型值24V DC） |
| 精度 | 典型±0.02%~±0.2% FS（不同来源数据有差异，请以原厂手册为准） |
| 工作温度 | -30°C ~ +85°C（不同版本或来源数据略有差异，请以原厂手册为准） |
| 防护等级 | 标准版约IP65/IP67；腐蚀性环境版本可达IP66/IP67 |
| 材质 | 合金钢材（表面镀铬/不锈钢） |
产品介绍
Pressductor技术诞生70年了，原理却一点不过时。它依赖的不是应变片微小的形变，而是钢材在受力时自身磁性能的改变来产生信号。这意味着什么？某个项目里，产线紧急停机导致辊子被带材缠住，瞬间过载远超额定值。用应变片原理的传感器直接报废，而这颗PFTL101A扛住了冲击，事后校准一下接着用——因为它的物理原理决定了，它不需要靠“弯曲”或“拉伸”来测量。
PFTL101A 2.0KN这个型号，在造纸机的干燥部、压光机，或者金属处理的退火、酸洗线上非常常见。它专为“张力小、轧辊重、运行速度高”的场景设计。从供应链角度看，整个PFTL101A系列已基本停产。根据同系列1.0KN型号的信息，它已被明确列为“停产（Discontinued）”，官方不再生产。参照ABB产品生命周期模型，这类传感器目前处于“有限期”阶段，备件基本依赖市场存量。囤一块，就是给产线续命多一个选项。
应用场景与库存策略
痛点切入：张力传感器失效，产线未必会马上停机，但产品质量开始波动——带材跑偏、收卷不齐、断纸断带。排查时往往最后才怀疑到它，因为外观完好、线也通，但输出信号已经“漂”了。拆下来送检才发现是内部磁路老化，而这一拆一送，产线至少停半天。
典型场景与备货建议：
- 造纸机干燥部：纸幅张力控制，纸种切换频繁，张力波动大。的Pressductor原理对水汽和高温耐受性优于应变片方案。建议备1件同批次备件，关键机台常备在线冷备件。
- 金属处理线（退火/酸洗/镀锌）：乳化液、酸雾环境对传感器是严峻考验。推荐使用防腐版本PFTL101AER（防护等级IP66/67）。建议备1件战略囤货，关注停产公告，必要时执行Last-time-buy。
- 冷轧机：重辊、高速，张力控制精度要求±0.1%以内。的挠度仅0.015mm，几乎不影响辊系受力。建议由供应商代管库存（VMI），设定最低预警线为1件。
真实案例：
（背景）某造纸厂PM3纸机，复卷机张力波动导致成品纸卷出现“底皱”，客户投诉率上升。（停机危机）仪表班组排查了速度给定、气动制动器、PID参数，折腾了两天，最后怀疑到张力传感器上。拆下用万用表测输出电流，发现零点和满量程输出都偏离了标定值——传感器内部电路老化，但外观完全看不出来。（紧急调货解决）当时没有备件，紧急从区域仓库调来一件库存件，换上后重新标定，张力波形恢复正常。（库存策略反思）该厂自此将系列列为“关键备件C类”，按在用数量的30%配置最低库存，每半年检查一次输出信号是否在正常区间。
常见问题解答 (FAQ)
A：基本买不到全新出厂件了。同系列1.0KN已被明确标注为“停产（Obsolete）”。目前市场流通的主要是全新库存（New Surplus）和经过功能测试的拆机件/翻新件。采购时务必要求供应商提供来源批次和功能测试报告。
A：硬件上几乎一样，区别在于防护等级和出线方式。标准版适用于一般工业环境；AE版本（工厂版）带固定连接电缆，IP66防护，适用于造纸机干燥部等有水汽的场景；AER版本（防腐版）IP66/67，专为酸洗线等腐蚀性环境设计。选型时一定要匹配现场环境。
Q：这个传感器能用其他品牌的替代吗？
A：很难直接替换。 原因是：①安装尺寸和螺栓孔位不一定匹配，改造涉及机械加工；②输出信号类型（4-20mA还是mV级信号）及灵敏度可能不一致，PLC程序需要重新标定甚至修改。最简单的方案是屯一块同样的库存件。
Q：囤一块够用吗？怎么判断库存水位？
A：如果你只有一条产线在用，至少备1件同型号同版本的。如果产线超过3条，建议备2件。因为这种停产件的故障模式往往是渐进的（输出漂移），而不是突然彻底坏掉，备1件可以轮流替换送检标定，但一旦同时坏两块，就得临时外调了。
