描述
产品详情

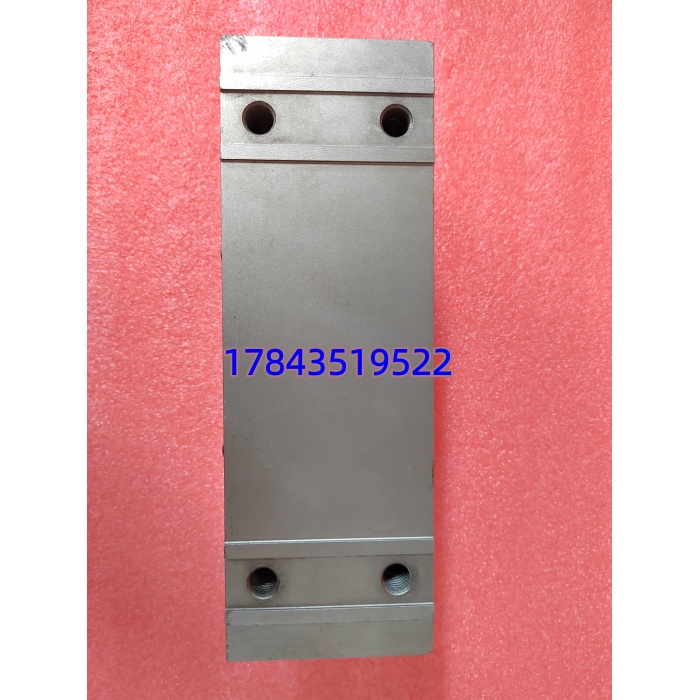

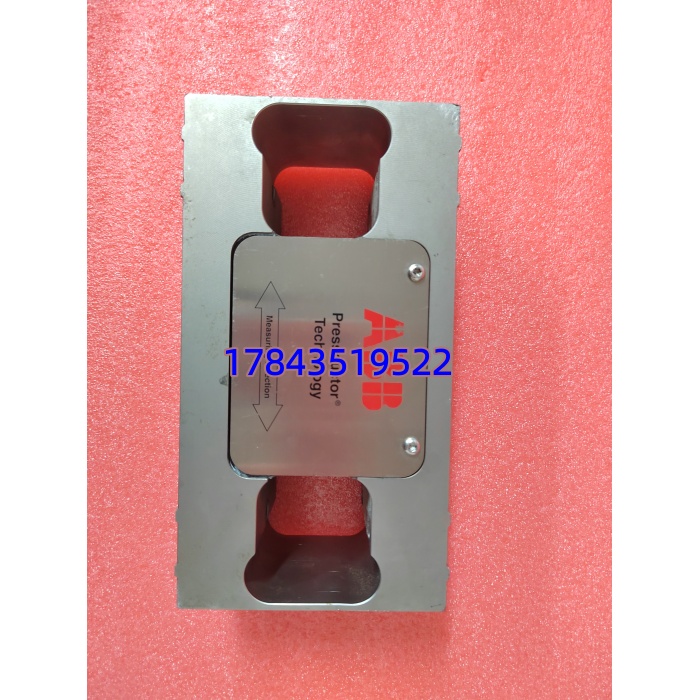

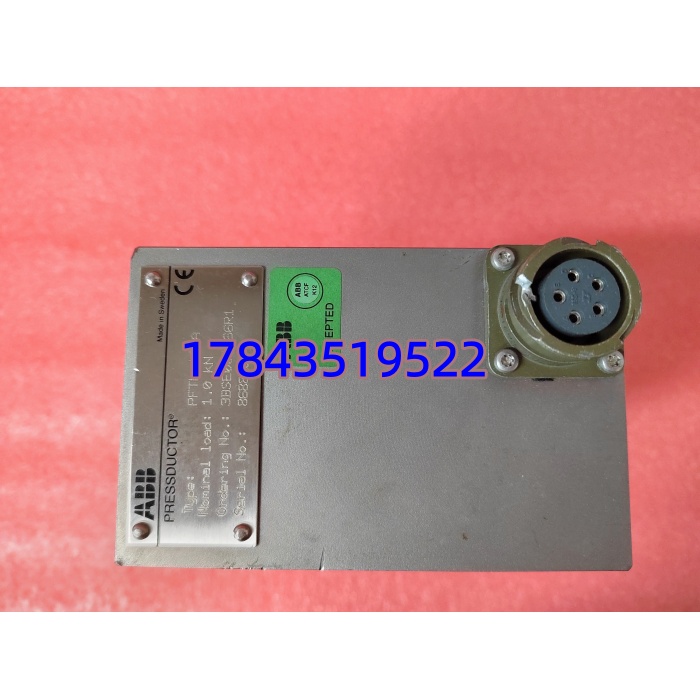

· 型号：PFTL101A 1.0kN（完整订货号 3BSE004166R1，A = 标准精度版本）
· 品牌：ABB（Pressductor® 产品线，Process Automation — Measurement & Analytics）
· 系列：PFTL101 Miniature Pressductor Load Cell — Tension Measurement Pillow Block
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 订货号 | PFTL101A 1.0 kN — 3BSE004166R1（A=标准精度 Grade A，另有 B 高精度版 PFTL101B） |
| 制造商 | ABB AB, Measurement & Analytics, Sweden (原 Pressductor® 业务) |
| 产品类别 | 压式测力/张力检测传感器（Column/Pillow Block Type Mini Load Cell） |
| 额定测量范围 (Rated Load) | 1.0 kN（≈102 kgf），系列另有 0.5 / 2.0 / 5.0 / 10 / 20 kN 等规格 |
| 灵敏度 (Rated Output, RO) | 典型 2.0 mV/V（±0.1%），无放大时满量程输出 ≈20 mV @10V excitation |
| 激励电压 (Recommended) | 10 VDC（允许范围 5–15 VDC，典型配 PFXA401 供 10V） |
| 非线性 / 迟滞 / 重复性 | ≤±0.5% FS（A版），B版 ≤±0.25% FS — 以原厂 Certificate 为准 |
| 零点平衡 | ≤±2% RO（出厂调校，温漂典型 ≤0.03% RO/°C） |
| 安全过载 (Safe Overload) | 150% FS（可短时承受），极限破坏载荷 ≥300% FS |
| 测量方向 | 受压（Compression only），单向垂直加载，建议配球面垫座保对中 |
| 电缆及接线 | 标配 4×0.22 mm² 屏蔽电缆（典型长 5 m / 10 m 依订单，接 SIG+/SIG-/EXC+/EXC-），IP67 出线格兰头 |
| 材质 / 防护 | 不锈钢焊接密封，防护等级 IP67 (EN 60529)，耐腐蚀适于纸浆/金属轧制环境 |
| 工作温度 | -20℃ ～ +70℃（存储 -40℃ ～ +85℃），补偿范围 0～+60℃ |
| 配套变送器/放大器 | 推荐 ABB PFXA401（模拟张力放大器）、PFEA111/PFEA211（带 Profibus/Analog 输出） |
| 安装形式 | 水平放置于张力辊轴承座下方（Pillow Block 式），两端 Ø 适配辊颈或加过渡衬套；螺栓紧固扭矩按手册 |
| 认证 / 文件 | 随货附 Individual Test Certificate（溯源至国家标准），部分批次 CE |
| 生命周期状态 | PFTL101 系列 Mature/Active Support，1.0kN 规格新件可订但交期有时 6–12 周；特殊电缆长度需定制 |
| 注意 | 严格来说 PFTL101A 与 PFTL101B 精度等级不同(B版更高)，物理互换但通常不混用同测量架——换 B 版入 A 位 OK(多付钱)，反之 A 替 B 可能不满足原设计精度要求。采购优先买现网同后缀(A/B)及同电缆长度。 |
产品介绍
（采用 B 技术定位 切入）
现场实测发现张力波动报警查半天是压头侧向受力——PFTL101A 是纯受压传感器，对安装对中度很敏感：辊子轴承座与压头接触面必须加球面垫或确保平行度＜0.05mm/m，否则横向分力会让你张力 PID 永远调不好。这东西在 ABB 张力测量架（PFCL/PFRL 系列框架）里是”力→电”转换的第一环，毫伏级信号经 PFXA401 放大才进 DCS。不同于普通应变片称重传感器，Pressductor® 技术（磁弹性/压磁或改良 piezoresistive 依具体 sub-family，PFTL101 为箔应变片高精度型——部分老资料混称 Pressductor 广义产品线）抗干扰和过载能力更好，适合纸机、冷轧连退活套这种连续高负载场景。
从供应链看 PFTL101A 1.0kN 未宣布 EOL 但交期偶波动（尤其非标缆长），属 B+ 类关联关键——张力闭环失效轻则幅宽跑偏重则断带。建议按 ABC 分类入 B+（若张力控制参与 AGC/串级调节升 A 类），按测量框架（每条放卷/收卷各 2 只压头）备 1 套（2 只同批次）做冷备，新备件到货建议与现网做比对标定曲线存档。换压头后必须重新做零位去皮(Zero Tare) 及满量程标定(Span Calibration)。
应用场景与库存策略
PFTL101A 异常表现：张力示值漂移/不归零/满偏——先查电缆屏蔽单端接地（4–20mA 侧）、确认 PFXA401 excitation 电压 10V±0.5%、排除辊子卡滞侧向受力，再怀疑传感器自身（测桥路电阻 SIG+/- ≈350Ω 典型，EXC+/- ≈350Ω，桥臂差应对称）。原厂交期标准版 4~8 周，特殊缆长定制 8~14 周。
- 造纸/板纸产线 — 放卷/收卷及中间张力辊 压头（配 PFXA401）｜非它不可因框架几何尺寸/安装沉孔匹配且仅 ABB 变送器校准曲线绑定此传感器｜建议：每条生产线按张力辊组(2只/辊×N辊)备 1 套(2只同批次未开封)，换时成对换避免灵敏度差
- 冷轧/连退/镀锌线 — 活套/张力辊测力（1.0kN 用小量程，大多用 5~20kN 同级 PFTL101 系列）｜非它不可因不锈钢密封 IP67 耐乳化液环境且原 DCS 张力 FB 引用标定常数｜建议：多机架同型可按框架数×0.5 向上取整备套；Last-time-buy 时确认电缆长度(通常 5m/10m)与原装一致
- 塑料薄膜/无纺布分切机 — 低张力闭环控制｜非它不可因 1.0kN 小量程为该系列最小规格适配微张力｜建议：若整线 DCS 改造计划 3 年内实施可不囤，但须立项跟踪替代方案(如 Sitrans/Metso 张力架)
- 校准注意 — 压头属计量器件｜建议：新备件到货留存出厂标定证书扫描件；大修期间做原位零位 Tare + 用标准砝码/液压标定机做 Span 核查，超差则整对更换
真实案例：华东某高档纸机 #3 施胶段放卷张力辊配双 -1.0kN，运行第 6 年梅雨季开机张力示值漂移 ±15%（正常 ±1%）。排查 PFXA401 放大板 OK、EXC 10V 稳，拆传感器量 SIG+/- 桥阻对称但零点平衡漂出 spec (>±3%RO)——判断密封老化微量受潮（现场发现电缆入口格兰头未灌封）。因未备件等贸易商调同批次 NOS 延误降速运行 14 小时。事后该厂按每条纸机产线张力辊组数各备 1 套(2只) 同缆长未开封存备件柜，制度要求每次大修做张力零位 Tare 并记录漂移量，超 ±1%RO 预警。
