描述
产品详情

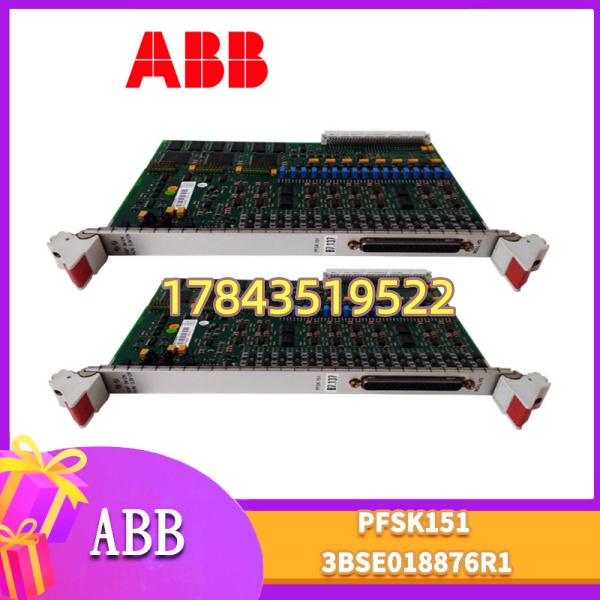

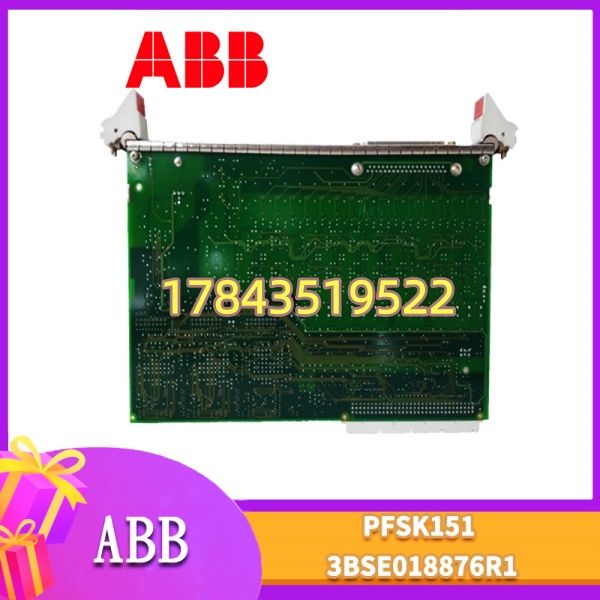

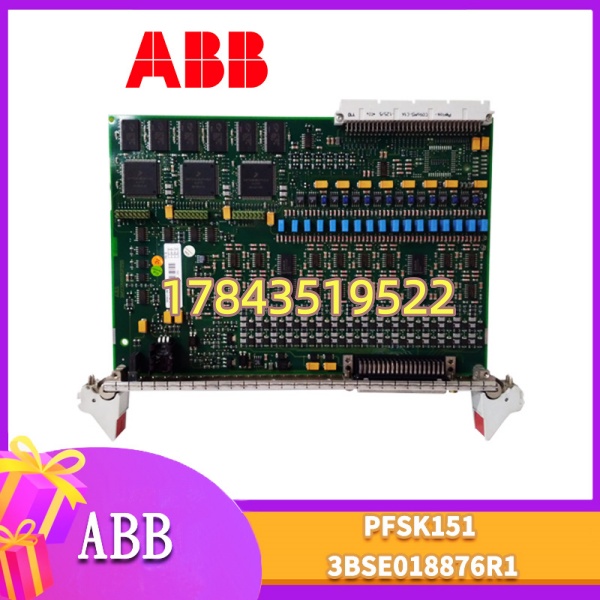

· 型号：PFSK151（3BSE018876R1）
· 品牌：ABB
· 系列：Advant OCS / PFSK Series Signal Processing & Communication Module
规格参数
- 模块类型：PFSK 系列智能信号处理与通信接口模块（带本地 MCU）
- 订货号：3BSE018876R1
- 适用系统：ABB Advant OCS（MasterPiece / Advant Controller 410/450 扩展机架），部分可配 S800 I/O 特殊底座需核对
- 处理器：16位 Motorola 68020（文献记载）或等效工业 MCU，内置本地程序/数据处理
- 数字量输入：8 路 24V DC，漏型/源型可组态，典型阈值 ON≥15V / OFF≤5V
- 数字量输出：8 路 24V DC 晶体管，0.5A/点（阻性），电气隔离组间及系统侧
- 模拟量输入：4 路，12位分辨率，4–20mA 或 0–20mA（需外并 250Ω 取样电阻若电压型），断线检测
- 模拟量输出：2 路，12位分辨率，4–20mA（需核对原厂手册是否支持 0–10V）
- 脉冲输入：2 路 24V DC，最高频率需核对原厂手册（典型 ≤20kHz 依固件）
- 通信接口：1× RS-485（半双工），支持 Modbus RTU Slave/Master、IEC 60870-5-101/103
- 供电电压：24 V DC（标称，范围 18–30V DC），由背板或外部端子供，典型功耗 ≤12W
- 电气隔离：现场侧与系统背板间 ≥1000V AC（1min），通道组间隔离
- 状态指示：RUN、ERR、COM 及各 I/O 通道 LED
- 安装形式：插入 Advant OCS 扩展机架专用槽位或配专用 PFSK 底座（非 S800 TU810 系列，勿混用）
- 工作环境：-25～+70℃（运行），5～95% RH 无凝露，IP20（柜内）
- 尺寸/重量：约 178×51×305 mm（依具体机架版），≈0.5 kg
- 认证：CE、IEC 61131-2（以实物铭牌为准）
产品介绍
PFSK151 是 ABB Advant OCS 系统里的”瑞士军刀”接口模块——它不是普通 I/O 卡，内部带处理器能跑简单逻辑、做信号预处理，还能通过 RS-485 把第三方串口设备（智能电表、温度巡检仪、小系统）以 Modbus RTU 揉进 Advant 数据库。板上集了少量 DI/DO/AI/AO，适合老厂改造时补几个零星信号而不必多加整排 S800 模块。
坦白讲，PFSK 系列随 Advant OCS 早 EOL，原厂新件基本绝迹，现在流通的全是测过可用的拆机件或 NOS。它和 S800 I/O 的 DI810/AI810 完全不是一回事——PFSK151 插 Advant 扩展机架或专用 PFSK 底座（通常配 3BSC980006R358 端子块），物理尺寸和组态工具（Advant Engineering Workplace）都不同，买前确认你柜内是 Advant OCS 架构且有对应 PFSK 底座/机架。有一点要注意：PFSK151 与早期 PFSK101/PFSK111 端子块和总线连接器有细微机械差异，混插可能损针，别强行代用。
应用场景与行业案例
痛点切入
电厂化水程控原来只接了几块就地温度巡检仪走 RS-485，老设计没预留第三方串口接口——加 S800 I/O 要改柜子和组态，太折腾。我在现场直接利用 Advant 柜内空余 PFSK 槽插一块 PFSK151，RS-485 接巡检仪跑 Modbus RTU，半小时把 32 路温度挂进 DCS 画面。这种老系统加信号，PFSK151 比加整排新模块现实得多。
典型场景
- 火电厂辅网（化水/除灰/输煤）— Advant OCS 通过 接现场智能流量积算仪、皮带秤二次表，Modbus RTU 直接读累计值
- 水泥厂配料站 — 补 4～8 点模拟量变送器信号进 MP200， 集 AI+少量 DI 省一个完整 S800 I/O 站
- 老厂 MRO 替换 — 原 EPLAN/Bailey 图纸标 3BSE018876R1，直接同型号替换烧蚀或通讯故障模块恢复第三方设备链路
- 石化装置区 — IEC 60870-5-101/103协议与继电保护装置通信， 作串口网关汇总上送 Advant 控制站
真实案例
西南某 2×300MW 电厂除灰系统，夜班 CRT 上所有 #3 电场高频电源柜参数消失（温度/二次电流/运行小时），查是 的 ERR 灯常红——RS-485 收发芯片被附近新装变频器感应打坏。原系统 Advant Controller 450 扩展机架 Slot 5 插此模块，连 6 台高频电源柜走 Modbus RTU。库房有测 OK 拆机 （同 3BSE018876R1 Rev C）。断电→拔旧（记录槽位号及端子接线照片）→插新→恢复 RS-485 A/B/屏蔽→上电→RUN 绿 COM 闪→Advant 工程在线验证轮询正常。全程约 28 分钟未改组态（硬件配置存控制器）。老师傅感慨早该五年前按 10% 比例备 PFSK 系列——这东西受串口侧浪涌打坏虽不多见但一坏就断第三方链路。有一点要注意—— RS-485 口建议加串口浪涌保护器或光电隔离器，特别是现场总线较长或并行动力缆敷设时。
常见问题解答 (FAQ)
Advant OCS 扩展机架设计上允许 PFSK 模块在线插拔（Hot Swap），但热拔会使该模块管理的 I/O 及串口瞬时丢失——若第三方设备数据参与重要联锁建议先短时屏蔽或切 Service 再操作。换板后 Advant 自动重识，组态无需重下装（参数存控制器），但需确认模块固件版本兼容（一般同代无问题）。
不能。 插 Advant 扩展机架专用槽/PFSK 底座，背板总线、物理尺寸、组态软件（Advant EW vs Control Builder M）均不同。 I/O 模块插 TU8xx 底座，两者物理不互插。老 Advant 系统续命就认 ，新项目考虑 AC800M+。
Q3：停产了官方有迁移方案吗？原有组态能直接移植？
ABB 官方推荐向 AC800M + I/O + 串口网关（如串口服务器+PN/Modbus TCP 转）迁移，需重新组态 I/O 及通信映射。老 Advant 续命就是囤测过 NOS/拆机 。同型号插上系统自动识别，原 Advant 工程无需改动（确认固件兼容）。
Q4：RS-485 通信口怎么接线？Modbus 地址在哪设？
端子通常标 A(+)/B(-)/GND(Shield)。A/B 不可反接，屏蔽层单点接地于柜内 PE 排。Modbus 从站地址、波特率、奇偶校验在 Advant 组态软件（Function Block / PCS 参数表）里对该 实例配置下装，不从 DIP 开关设（部分早期版可能有 DIP 需核对），换板后重下装参数。
Q5：二手/拆机件怎么验？有哪些坑？
① 外观无烧灼、RS-485 端子无氧化；② 插测试架或原位槽上电 RUN 绿灯、ERR 灭；③ 短接 DI 看状态位变化、强制 DO 量输出；④ 接简易 Modbus 从站（或另一台设备）验证串口收发；⑤ 核对模块侧面 Revision 标签（Rev B/C 常见）。警惕标签打磨件及未测”清灰件”。
配专用端子块（文献指 3BSC980006R358 弹簧型，老螺钉型不兼容），与 I/O 的 TB810/TB830 等不通用。买时确认你柜内现有端子型号匹配——通常底座/端子随初装已在柜内，只换模块本体即可，但缺端子需另购正确型号。
