描述
产品详情
· 型号：PFSK151
· 品牌：ABB
· 系列：PFSK 系列 / Advant OCS·AC 800M 配套
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 模块身份 | 控制连接模块（非 S800 AI810/DI810 类纯 I/O 卡） | 自带 DSP/通信栈，干桥接+预处理 |
| 数字输入 | 8 路 24 VDC（18–30 VDC 认 ON），光电隔离 | 接按钮/限位/急停干接点，每组独立 COM |
| 数字输出 | 6 路继电器 Form C，250 VAC / 30 VDC，0.5 A/点 | 推指示灯/中间继电器/小电磁阀，别直接带接触器 |
| 模拟扩展 | 部分 REV 带 4AI+2AO（12-bit，4–20 mA）或 NAMUR 版差异 | 下单前必须核对旧板丝印，混版会点表错位 |
| 通信接口 | RS-485（Modbus RTU）+ RJ45（Modbus TCP/可选 Profibus 子板） | 上级挂 AC 800M/800xA，下级挂变频器/智能仪表 |
| 处理器 | 板载 DSP（C2000 级）+ 闪存 8K 步程序 + 8K 字非易失数据 | 断电不丢映射表，换板可平移 |
| 供电 | 双路 24 VDC（18–32 VDC），典型 ≤12 W | 两路独立进，单路掉电不停机 |
| 隔离耐压 | 场侧-系统侧 ≥1.5 kVAC，通道组间光隔 | 变频器柜旁不串共模 |
| 安装 | Advant OCS 机笼槽位 / DIN 导轨（依载板） | IP20，柜内安装，竖直插拔 |
| 工作温度 | -25 °C ~ +70 °C（运行），-40~+85 °C 存储 | 标称上限 70 °C，满负载建议柜内 ≤55 °C |
| 指示 | 每口 Tx/Rx LED + PWR/ERR/RUN | 不通先看 ERR 是否闪红 |
| 配置软件 | ABB Control Builder M / CMT 下装参数，NVRAM 存映射 | 换件必须导原 .xml 或拔原 EEPROM 卡 |
产品介绍

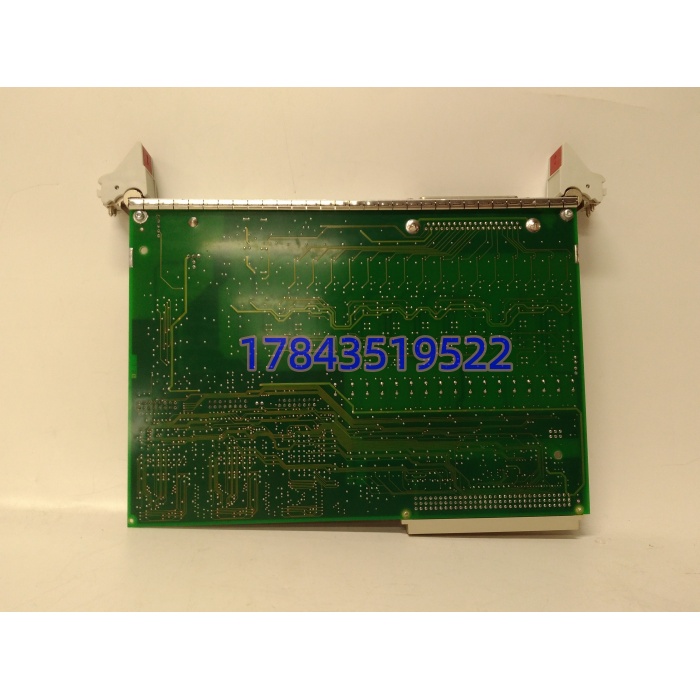

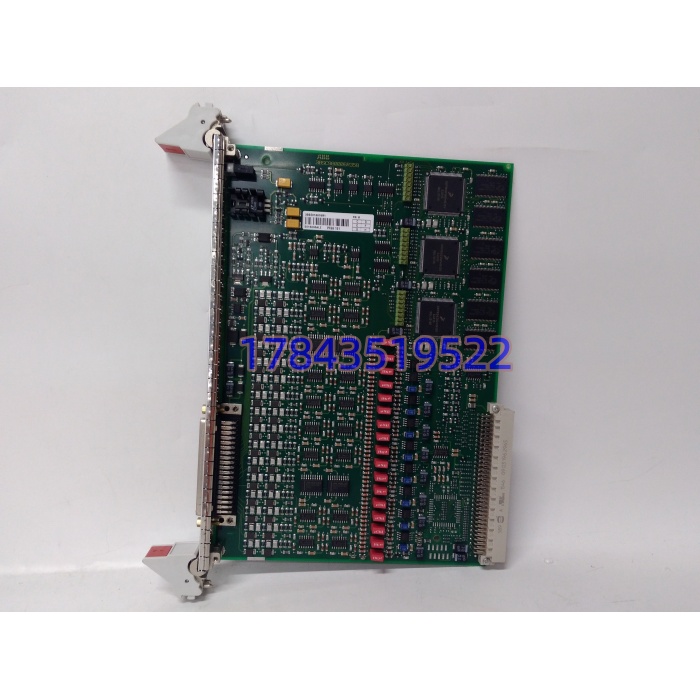

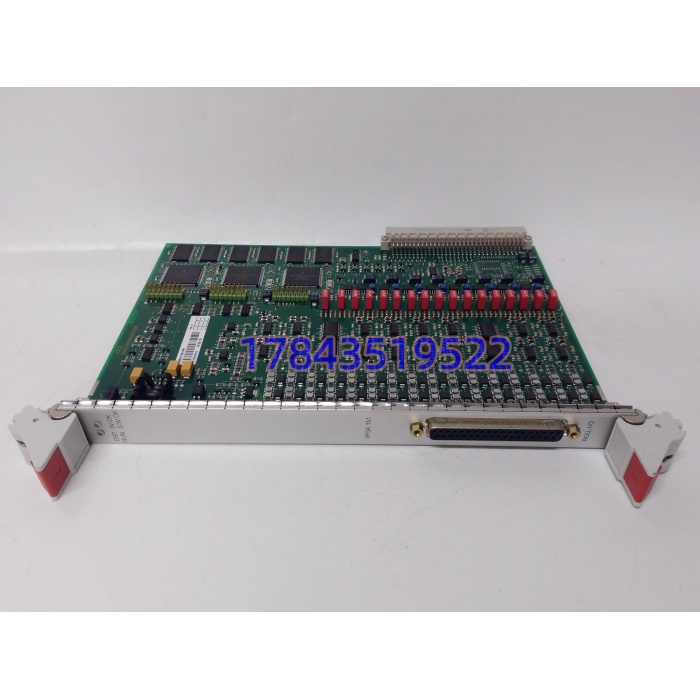

老 Advant OCS 柜里那块标着 PFSK151 的板子突然 ERR 常红，上位机里 6 台ABB ACS800 变频器全部变灰——这种场面不是通讯电缆断了，十次有八次是这块“控制连接模块”的 DSP 自检挂了。PFSK151 3BSE018876R1 在系统里的位置很特殊：它不是纯 I/O 卡，也不是 CPU，而是带处理能力的桥接单元，前面 8 个 DI 收现场按钮和联锁、6 个继电器 DO 推就地指示灯，背后 RS-485 跑 Modbus RTU 把第三方智能表拉进来，RJ45 侧再经 Modbus TCP 或 Profibus 子板喂给 AC 800M 主站，一块板顶“I/O+网关+信号预处理”三件事。
相比在 AC 800M 里堆 DI810+CI854+Modbus 网关的三卡方案，PFSK151 在中型改造项目里省导轨、省组态量，尤其适合老厂把施耐德/西门子变频器混搭进 ABB DCS 的过渡期。现场实测发现，某污水处理厂用单块 PFSK151 挂 4 台变频器+2 块电磁流量计，Modbus 轮询周期设 150 ms 时 AC 800M 侧 4x 映像刷新稳在 200 ms 内，比 CPU 原生 MSTR 方案扫描周期短一截。严格来说它只在 Control Builder M 对应 PFSK 固件基线以上才完整认全 Modbus TCP 功能，老 CMT 工程跨大版本升级前必须先导参数备份，否则 8DI/6DO 点表会重排到未知地址。新项目 ABB 主推 CI871+DI810 以太网化方案，PFSK151 现在只适合 Advant OCS 存量柜的同构备件，别拿它做新建项目选型基底。
替换与升级建议
直接替换
- REV 旧 → REV 新（同 3BSE018876R1）： 直插，机笼槽位、双 24V 尾插、RS-485 针脚一致；换前用 CMT 导 .xml 或拔原 EEPROM 卡随板走，固件大版本一致则零下装。工作量 1 人·2 小时含通讯自测。
- PFSK150 → ： 同系升级，151 是 150 的后继（I/O 点数与通信栈增强），旧工程点表需按 ABB 迁移手册重映射地址偏移，不是纯物理直替。
软件兼容（需改配置）
- → S800 DI810+DO810+CI854 组合： 功能可覆盖但架构迁移。纯 I/O 卡无板载 Modbus 主站栈，原 上跑的第三方轮询逻辑要拆到 AC 800M 的 MSTR 或 PlantPAx 网关里重写，工作量按“天”算。
- （RS-485 版）→ 带 Profibus 子板版： 硬件外形一致，但 GSD 文件与总线地址表不同，换前必须在 800xA 工程里重装对应 GSD 并分配 DP 地址。
硬件不兼容
- → PM864/PM865（AC 800M CPU）： 角色不同，PFSK 是连接模块不是 CPU，背板总线（HI-Bus/S100 混用）与供电不互插。
- → S800 AI810：虽同属 ABB 但 AI810 是纯模拟输入卡，无 DI/DO/通信栈，强插不进 Advant OCS 老机笼定位销。
