描述
产品详情

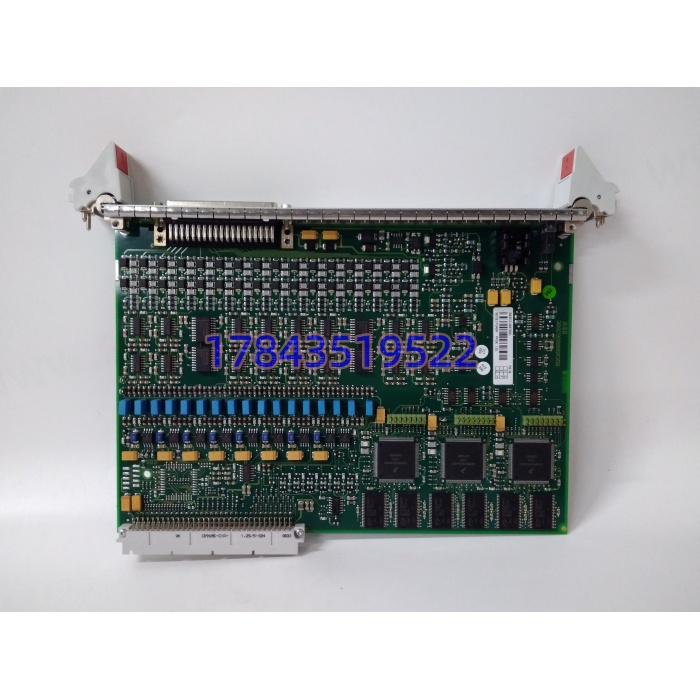

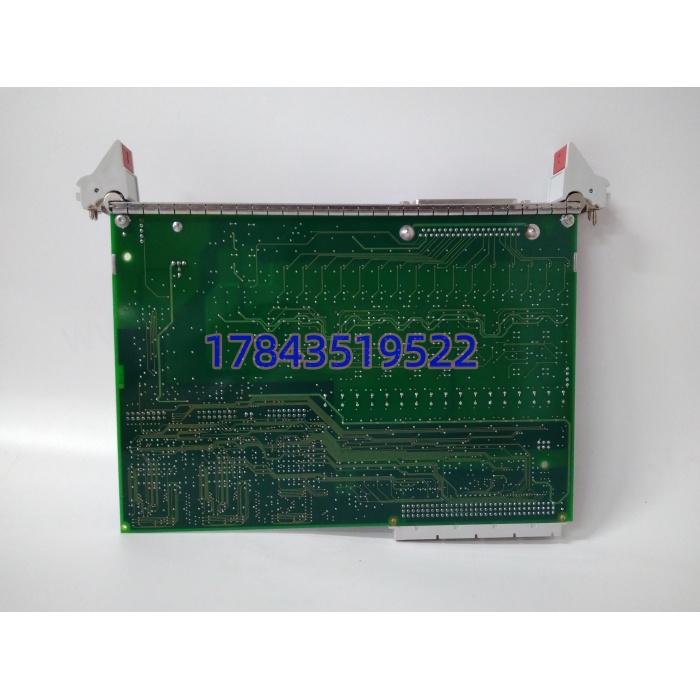

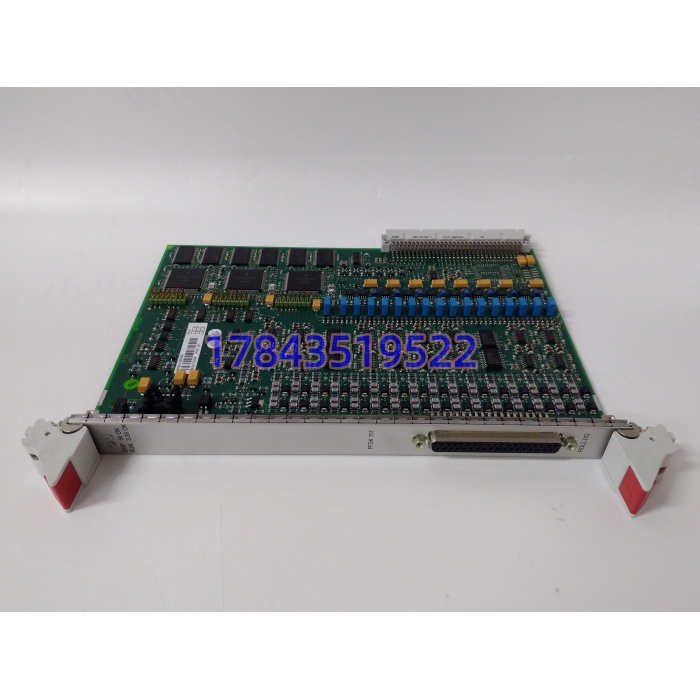

· 型号：PFSK151（3BSE018876R1 / 板面并行标 3BSC980006R358）
· 品牌：ABB
· 系列：PFSK系列，AC 800M / Advant OCS / 800xA 通信连接类
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 制造商 | ABB Process Automation（原厂EOL，流通以库存/拆机为主） |
| 订货号 | 3BSE018876R1（主物料）；3BSC980006R358（板载副标/PCB追溯号，非独立型号） |
| 适用系统 | AC 800M、Advant OCS、System 800xA；装S100 I/O机架或专用底板 |
| 模块定位 | Profibus DP通信处理器 / 控制连接模块（Control Connection），非PM8x5 CPU、非DI810/AI810类S800 I/O |
| 总线协议 | Profibus DP/DP-V1（EN 50170），部分批次兼RS-485 Modbus RTU，以板丝印和GSD为准 |
| 物理接口 | 1× DB9 RS-485（Profibus）；部分版本带RJ45或端子式RS-485 |
| 速率 | 9.6 kbps ~ 12 Mbps，自动/手动拨码 |
| 站容量 | DP主站模式最多126从站（单电气段受电缆与中继限制） |
| 本机I/O（部分版本） | 8× DI 24VDC（光隔）+ 6× DO 继电器 250VAC/30VDC 0.5A级（非全系标配，采购需核对后缀） |
| 处理器/存储 | 板载通信协处理器；8K步EPROM + 8K字RAM（早期版），不存用户控制程序 |
| 供电 | 背板18~32VDC（典型24VDC），无外供端子，功耗约1.6W |
| 隔离 | 总线侧—背板侧光耦隔离（典型≥500VAC，以手册为准） |
| 机械 | S100机架插卡式，约30×120×115mm，0.2~0.4kg |
| 温区 | 0~+60℃（商业控柜级，非-40宽温） |
| 诊断 | 面板PWR/COM/ERR LED；CBM/Control Builder M可读DP诊断 |
| 认证 | CE，Profibus DP UA认证，IEC 61000-6-2/4 |
产品介绍
PFSK151 3BSE018876R1是ABB在AC800M/Advant OCS时代给“老DP网段”留的一块桥板——插S100机架，背板吃24V，前面DB9出Profibus DP，把ACS变频器、ET200远程站、智能阀门定位器这些第三方设备拉进800xA工程里。板载协处理器跑DP栈，不占PM8x5扫描周期。市面上把它叫“DSP信号处理板”“8入6出I/O”“高速计数卡”的都有，那是供应商蹭词；真货在ABB体系里的正经身份是控制连接/通信接口模块，部分批次叠了8DI+6DO继电器做就地硬接线旁路，但核心卖点永远是DP主站桥。
坦白讲，这板的麻烦点在双编号：3BSE018876R1是ABB订货号，3BSC980006R358是板面或PCB上的副标（富士通/代工追溯用），采购单写哪个都能搜到同一块板，但别把358当成独立新型号去比对固件。还有一点，PFSK151和PFSK152是兄弟，152 I/O多点；和CI854A（Profibus通信卡）定位重叠但机架不通用——S100插PFSK151，S800插CI854A，别拿错。
应用场景与行业案例
我在现场遇到过最误事的，是改造项目BOM写“PFSK151通信模块”，供应商发来一块带8DI+6DO继电器的控制连接版，结果原屏里那块是纯DP主站无本地I/O的，CBM里硬件树认到了但I/O映射区多出来一段，老工程师以为是GSD冲突，折腾半宿。
典型场景：
- 火电厂辅控：AC800M底板上PFSK151带输灰系统ACS550变频器群，DP 1.5Mbps，省掉每台变频器配通信网关。
- 水处理老线：Advant OCS退役前过渡，用把现场Modbus仪表经RS-485收进来转DP上送800xA，不动上位机。
- 水泥磨机传动：单DP网段挂ET200S远程I/O+ABB DCS800传动，做主站，终端电阻两端ON中间OFF。
- 化工批次装置：第三方质量流量计走DP-V1非循环读诊断，原栈比第三方网关稳。
- MRO冷备：老线十年不动组态，库存锁同订货号同副标板，防DP主控芯片老化起不来。
真实案例：某污水处理厂提标改造，夜班DP网段掉17个从站，ERR常红COM不闪。原屏 3BSE018876R1面板灯全灭一半，背板24V实测19.8V（正常），拔板闻到有轻微焦味，DB9隔离侧对背板绝缘只有30kΩ（正常应>100MΩ）。库存调一块同号拆机件，副标3BSC980006R358一致，插上CBM重扫GSD，网段恢复。拆旧板发现RS-485收发器炸裂——前端DP电缆遭雷击感应，隔离没扛住。工程师原话：“这板子隔离标500V，现场浪涌一来还是看命，雷区项目前端必须加DP防雷中继。”从此该厂规程加一条：前端DP电缆进柜必串浪涌保护器。
