描述
产品详情

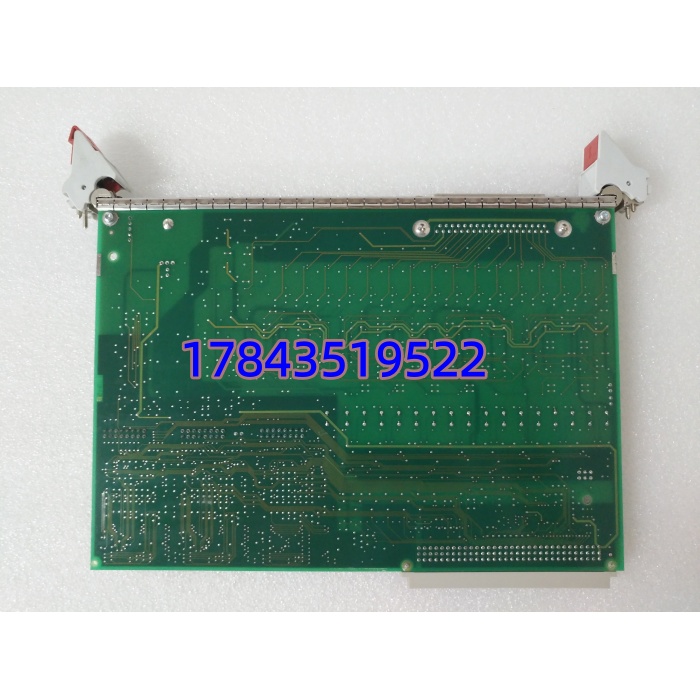

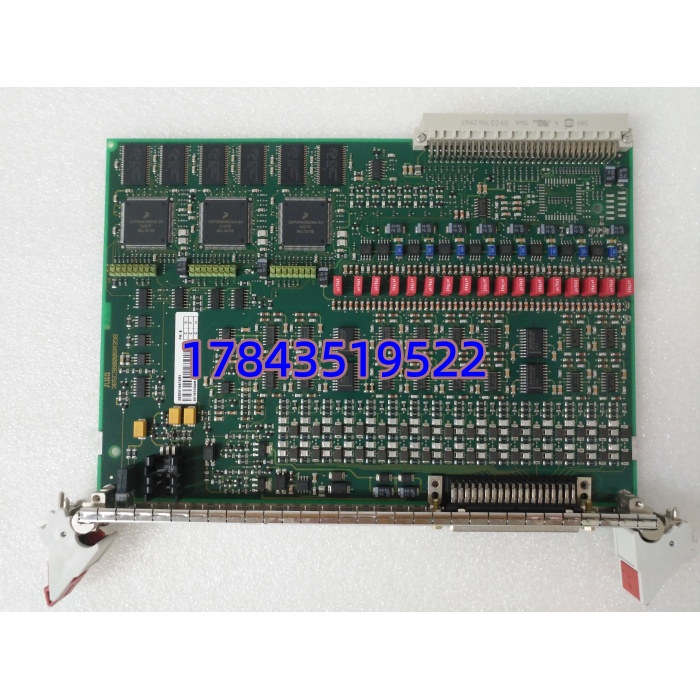

· 型号：PFSK151（3BSE018876R1）
· 品牌：ABB
· 系列：S800 I/O — FieldBus Coupler for Profibus DP / Advant FieldBus
规格参数
- 模块类型：S800 I/O FieldBus Coupler（Profibus DP Slave 接口模块）
- 适用系统：ABB S800 I/O 簇（S800F / 老款 Advant FieldBus S800），接 AC800M(CI854)、AC800PEC 或第三方 Profibus Master
- 现场总线协议：Profibus DP-V0/V1（EN 50170），Class 1/2 Master 兼容
- 波特率：自动检测 9.6 kbps ～ 12 Mbps
- 站点地址：0～126，通过正面旋转编码开关设定（或软件写存）
- 接口：1× DB9 Female（RS-485 Profibus 标准）、1× 端子排（A/B/+/- 螺丝端子，并接 DB9）
- 隔离：总线侧—内部 500 V DC 信号隔离
- 最大 S800 I/O 模块/簇：典型 12 块（含耦合器本身占 Slot1 → 实际 11 块 I/O，依 FW 和总数据量）
- 过程数据区：输入/输出各最大 244 Byte（依 DP-V1 规范及主站能力）
- 诊断功能：模块状态 LED（PWR、RUN/BS、ERR、BUSY）、总线诊断上报主站
- 指示灯：PWR（绿—24V 供电）、RUN/BS（绿—与主站通讯中/亮黄为配置待同步）、ERR（红—故障）、COM（绿—总线活动）
- 供电：由 S800 簇末端电源模块（如 SA801F / SD822 等）经背板提供 24V DC
- 背板电流消耗：约 100–150 mA @ 24V DC（典型）
- 热插拔：支持—— 簇断电更换最安全，部分 FW 允许在线换但建议择窗口
- 组态文件：ABB 提供 GSD 文件（abb_pfs*.gsd）用于 Step7 / Control Builder M / 第三方主站组态
- 工作环境：0 ～ +60℃（部分宽温 -25～+70℃ 依版本），5–95% RH 非凝露
- 存储温度：-40 ～ +85℃
- 安装： I/O 机架最左侧（Slot 1），与 SA/SD 电源模块、 DI/DO/AI/AO 模块组成簇
- 尺寸（模块本体）：约 102×58×45 mm（H×W×D），重 ≈0.2 kg
- 认证：CE、UL、cUL、DNV（部分版本）、FM（需核对）
- 注意：PFSK151 ≠ PFSK101（Advant FieldBus 专用，非 Profibus）——两者机械兼容但固件/接口不同，不可混用
产品介绍
PFSK151 是 ABB 分布式 I/O 的”大脑接口”——它插在 机架最左 Slot 1，把后面挂的 DI/DO/AI/AO 模块数据打包成 Profibus DP-V1 报文，跟 AC800M（配 CI854 Profibus 主站模块）或西门子 S7-400/1500 做主从通讯。跟 PFSK101（Advant FieldBus AFB 协议）外观一样但固件不同，混插主站认不到。
坦白讲这东西现场很少坏，出问题多是地址开关设错（和 GSD 里 Station Address 不一致→BS 灯黄闪）、Profibus 终端电阻忘加、或背板电源模块欠压导致 PWR 不亮。原厂随 部分型号 EOL，市面基本是 NOS/拆机测试件。换件前拍照记录原地址拨码位置，新件地址必须一致，GSD 文件版本尽量匹配原工程。
应用场景与行业案例
我在造纸厂遇过： 簇整排 I/O 变灰，AC800M 报”Profibus Slave PFSK151 Not Accessible”，量柜内 24V 供电正常，PWR 灯灭——拆下量背板供电到耦合器引脚正常，判定内部 DC/DC 失效。换件后 BS 黄闪→核对地址开关与 GSD 不一致（原设 15 新件出厂 1），重拨后 RUN 绿常亮，I/O 全扫回。
典型场景：
- 炼化/化工 — 远程 I/O 小屋挂 PFSK151，经 Profibus DP 回 AC800M 主控 CPU。
- 水处理/泵站 — 分散式 簇用 PFSK151 接西门子 S7-300/400 主站做辅网。
- 造纸/浆厂 — 老 Advant 系统 I/O 经 逐步并入 800xA（兼容模式）。
- 食品/制药 — 就地 I/O 柜 + ，省 Etnernet 交换机成本（短距 DP 够用）。
真实案例：
某化工厂 MCC 室 远程 I/O 簇（3 组 ，各带 ）早班报”Slave #2 Comm Loss”。到现场看簇 #2 的 PWR 绿但 RUN/BS 黄闪恒定，DB9 口 Profibus 电缆 T 型头紧固——用 Step7 在线看 Slave Diagnostic：”Parameterization Error / Station Address Mismatch”。原来前一晚夜班换件后新人按默认地址 1 装回，原工程 GSD 设 Addr=17。断电→拨码盘拨至 17→上电→RUN 绿常亮→I/O 恢复。老师傅补了一句”以后换耦合器，先拍拨码码照再拆”。这教训在现场太典型了。
