产品详情

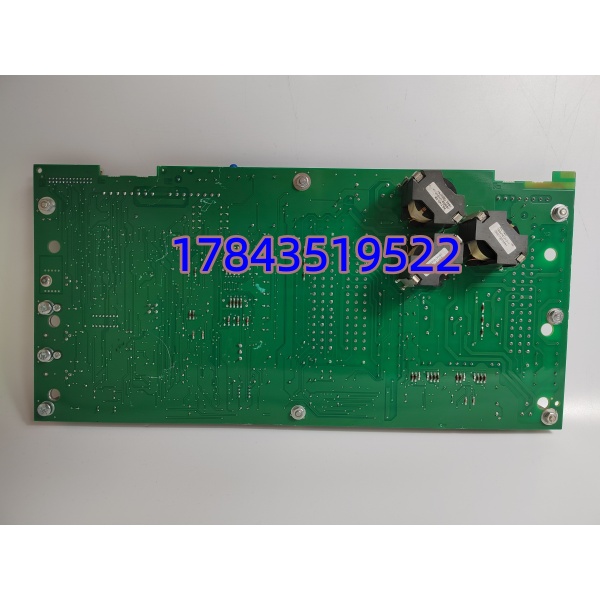

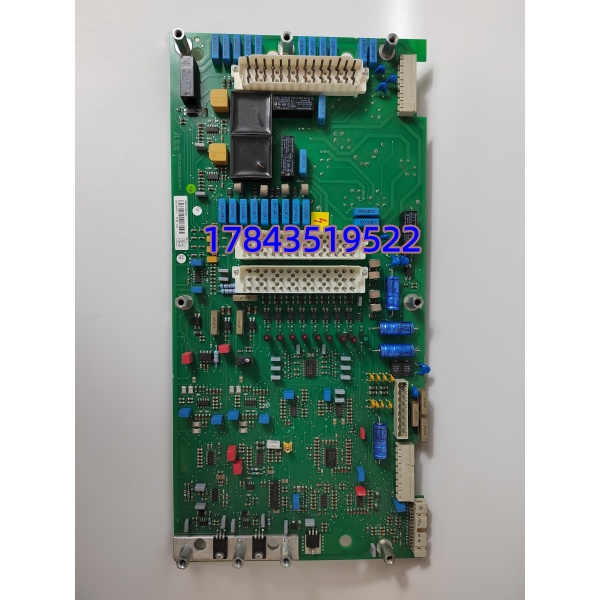

· 型号：PFSK142（3BSE006505R1）
· 品牌：ABB
· 系列：ABB Stressometer / Pressductor 张力与板形测量系统（FSA 6.x-8.x）
技术参数
| 参数项 | 规格值（据 ABB Stressometer 手册及分销商技术资料交叉比对） |
|---|---|
| 板卡定位 | Stressometer 系统测量辊信号处理/逻辑枢纽，或 PFEA 张力电子单元内的励磁与解算子板 |
| 处理器 | DSP 架构逻辑（具体型号 ABB 未公开，非通用 ARM/Intel） |
| 传感器接口 | 多通道 Pressductor® 磁弹性张力/压力传感器（PFBL/PFTL 枕式、测量辊分段线圈等） |
| 励磁功能 | 为 Pressductor 提供稳定交流励磁电流，固定励磁频率（依传感器型号定，非 50Hz 工频） |
| 信号链路 | 原始模拟力信号 → 板内信号调理 → ADC → DSP 张力/板形解算 → 内部高速总线 → 主控制器 |
| 通信接口 | 板内：子机架背板高速总线；对外：RS-232/485 维护口（Modbus RTU 可读诊断） |
| 供电 | 子机架背板 24V DC（无外部端子），典型耗电数 W 级（以 PFEA 机箱电源预算为准） |
| 诊断 | 传感器断线/电缆开路/励磁回路异常/过温/内部逻辑错，面板 LED + 主系统诊断缓冲 |
| 地址设置 | 部分版本带 DIP 或跳线设节点地址，需与 Stressometer 组态软件（如 FSA Config）一致 |
| 机械结构 | 欧卡（Eurocard）插件，面板螺钉接地，导轨导向插入 PFEA/PFS 子机架 |
| 涂层 | 工业级防腐蚀三防漆，适应冷/热轧机油雾、纸机湿区 |
| 工作温度 | 0–55℃（ABB 原厂标称），个别渠道资料写 0–70℃ 属扩展解读，以原厂手册为准 |
| 生命周期 | Stressometer 8.0 仍可用；ABB 走 Certified Refurbished + Evolution Kit 续命，新系统可选 8.0 数字单元 |
| 重量 | 约 0.48 kg（裸板），含面板件约 0.55 kg |
产品介绍
铝箔轧机板形突然跑偏，查了一圈液压、查了测厚仪，最后发现是测量辊分段 Pressductor 线圈的励磁板 PFSK142 里一颗励磁回路电容老化，交流励磁幅值掉了 12%——DSP 算出来的张力分布整体平移，AGC 跟着歪。这块板在 Stressometer 系统里不是”采集卡”，它是测量辊和主控制器之间的唯一数学桥梁：Pressductor 靠磁弹性效应，没有稳定交流励磁就没有线性感应电压，PFSK142 一边供励磁一边把 30 多段线圈的回传信号做实时解卷积，算出沿带材宽度的张力剖面，主控制器才敢去调弯辊缸。现场实测发现，同批次 PFSK142 在冷轧油雾环境运行 8 年后，励磁幅值一致性仍能保持在 ±5% 内，比后期某些通用 DSP 采集方案在长电缆下的漂移小一个数量级。
严格来说，PFSK142 不属于 S800 I/O 家族，网上把它写成”S800 I/O 通用信号调理板、带 24 位 ADC、HART、AF100、VME 总线”的那类描述是把 PFSK 字母头和多款 ABB 板卡参数拼凑的 SEO 误写——它的背板不是 ModuleBus，是 Stressometer/PFEA 专用子机架总线，插不进 TB840 底座，也认不到 AC 800M 的 CI854 下。商业价值非常窄但不可替换：全球还在跑的 Stressometer 6/7 系统（钢、铝、铜箔、高速纸机）几千条线，PFSK142 是原厂对应件，PFSK141 是其前代。新项目 ABB 推 Stressometer 8.0 数字单元，但老线改造没人敢动测量辊机械端，只能续命 。它不适合当通用控制器用，也没以太网口、不跑控制逻辑以外的任何东西。
