产品详情
· 型号：PFEA113（子型 -20 = 24VDC/IP20，-65 = 100-240VAC/IP65 密封壳）
· 品牌：ABB
· 系列：PFEA11x Web Tension Electronics — Pressductor 卷材张力控制系统
规格参数
- 产品类型：数字式卷材张力测量与控制电子单元（Tension Electronics）
- 适配传感器：ABB Pressductor PFCL/PFTL/PFRL 系列张力辊、测力压头（Load Cell / PillowBlock）
- 传感器输入：最多 4 路桥路输入，激励电流 0.5 Arms @ 330 Hz
- 最大传感器电缆阻抗：4 个传感器合计 ≤10 Ω（PFEA113），2 个 ≤5 Ω（PFEA111/112）
- 电源输入：PFEA113-20 为 24 VDC（18–36 VDC），功耗 ≈12 W；PFEA113-65 为 100–240 VAC（45–65 Hz）或 24 VDC 宽压版，依具体订单
- 模拟量输入：2 路（±10V 或 4–20mA，用于级联/远程设定或增益调度）
- 数字量输入：1 路（远程置零 Zero / 增益切换）
- 模拟量输出：6 路可独立配置，0–10V / ±10V / 0–20mA / 4–20mA，负载 ≤550Ω（电流）或 ≤5mA（电压）
- 数字量输出：4 路继电器（状态 OK、高/低限位报警、故障），典型 250VAC/30VDC 1A
- 测量精度：±0.1% FS（满量程），温漂需核对手册
- 响应时间：可设数字滤波阶跃响应 5 / 15 / 30 / 75 / 250 / 750 / 1500 ms
- 通信接口：标配 Profibus-DP（12Mbps，GSD 文件 ABB_0717.GSD），部分版本可选 RS485 Modbus RTU

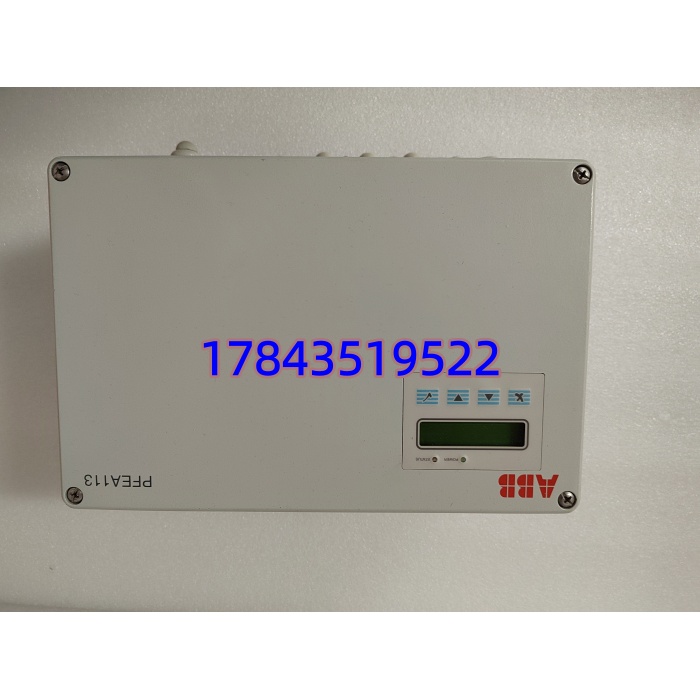

- 前面板：2×16 字符多语言 LCD + 按键，可显示总张力/差值/各传感器值，单位 N/kN/kg/lbs 及线张力单位
- 自诊断：上电自检、传感器断路/短路报警、Status OK LED（绿/红）、过载记忆
- 工作温度：+5 ～ +55 ℃
- 存储温度：−25 ～ +70 ℃

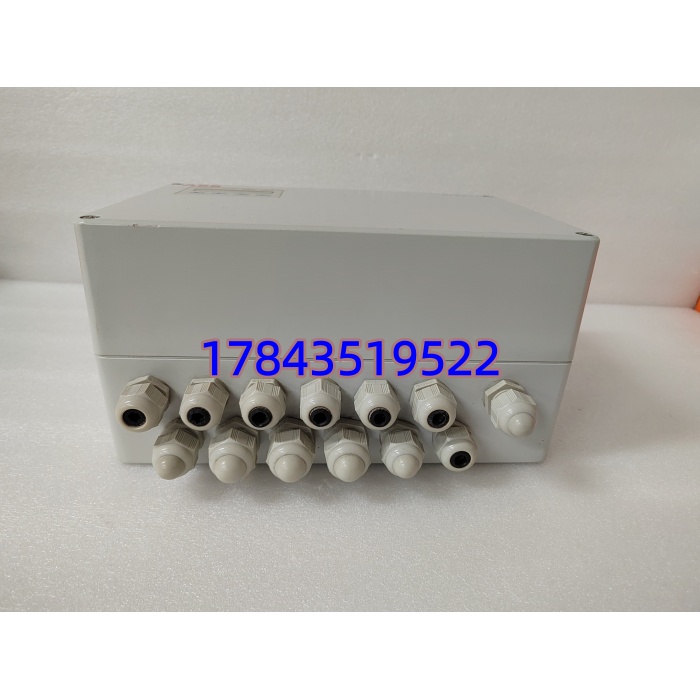

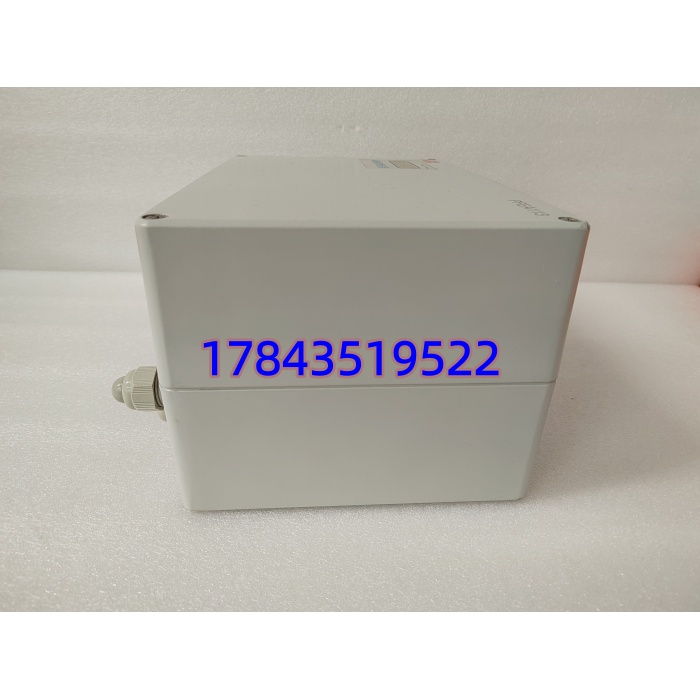

- 防护等级：IP20（DIN 导轨安装）/ IP65（铸铝密封壳体，现场安装）
- 安装方式：35mm DIN 导轨（IP20版）或壁装螺丝（IP65版）
- 需核对/以原厂手册为准：-20/-65 后缀具体供电、是否含 Profinet/EtherNetIP（PFEA122 才有）、传感器额定载荷范围
产品介绍
PFEA113 是 ABB 卷材张力控制系统里的”大脑”电子单元，一头接 Pressductor 压磁张力辊（最多4只），另一头给 PLC/DCS 送标准化 4–20mA 张力信号或通过 Profibus-DP 直接读数值。它不光放大桥路信号——内部做零点跟踪、温度补偿、数字滤波和过载记忆，比拿普通 AI 卡直接采 Load Cell 准得多，特别在轧机、涂布机那种强电磁干扰环境。
坦白讲，这东西和西门子/横河张力卡不是一回事，不能互换。PFEA113 是 PFEA11x 家族顶配——PFEA111 只接2路传感器且无 Profibus，PFEA112 有 PB 但 I/O 少，113 才给足 4 路传感器+6AO+4DO。现场最常见子型：-20（柜内 DIN 轨 24VDC）和 -65（现场 IP65 密封壳 100-240VAC）。有一点要注意：换件必须核对后缀——供电方式和防护等级不同，混用装不进或供不上电。目前部分老批次 EOL 但新批次仍可订，二手市场也有 NOS。
应用场景与行业案例
痛点切入
我在现场遇过冷轧窄带钢连退线张力突然飘——操作屏张力值跳变 ±15%，查是 -20 内部 A/D 基准老化导致满度漂移。那条线 DCS 靠 4–20mA 做闭环张力控制，飘了直接断带。原型号换上，从前面板或软件把原标定参数（Zero、Span、传感器额定载荷、滤波时间）一字不差录回去，十分钟张力稳。改别的牌子意味着重新做传感器标定和 DCS 点表，产线停不起。
典型场景
- 冶金——冷轧/精轧/平整机张力辊测量，Pressductor 压磁头抗干扰强， 做信号调理上 Profibus 给西门子 S7-400
- 锂电/涂布——极片涂布机放卷/收卷恒张力控制，±0.1%FS 精度保证涂布均匀性
- 造纸/印刷——高速凹版印刷机、分切机张力闭环，6 路 AO 分别送总张力+左右差给驱动和 DCS
- 薄膜/包装——双向拉伸薄膜(BOPP)BOPP线展平辊张力监测，IP65 版直接挂现场张力辊旁
真实案例
华东某锂电涂布车间，夜班涂布头张力值突然归零报警——查 -20（柜内 DIN 轨版）PWR LED 亮但 AO 输出 0mA，面板显示”Sensor Open”反复消不掉（实际传感器 OK），断电重启暂恢复但两小时后复现，确认内部传感器激励回路老化。库房有测试好同后缀 -20，断电拆旧（先拍照片记录 Zero / Span / Load Cell 额定值及滤波设 75ms）→装新→逐参数录入→做 Sensor Check 确认四路桥压正常→运行。全程未停涂布头，只短时屏蔽张力闭环切手动。老师傅说：这电子单元二十年不坏，一坏就是慢慢漂移，每年校准一次值。
