描述
产品详情

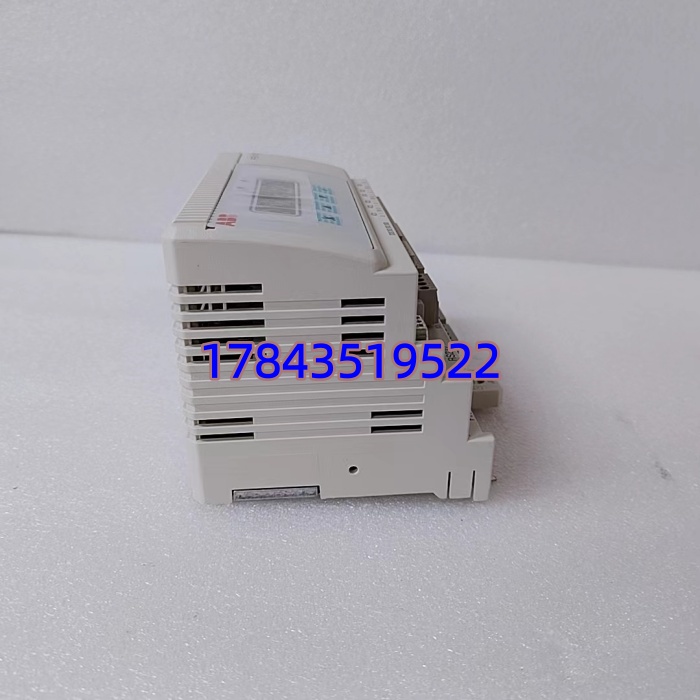

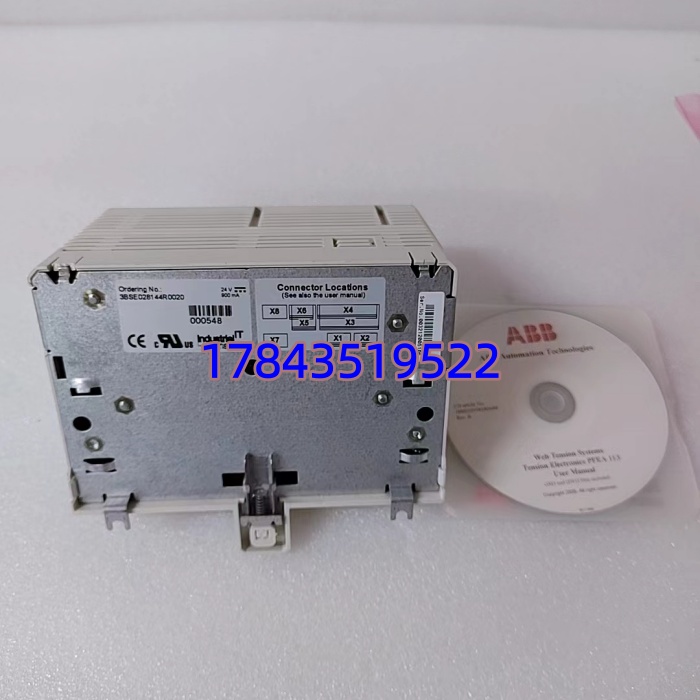

· 型号：PFEA113-20（物料号 3BSE028144R0020）
· 品牌：ABB（Pressductor / Force Measurement Division）
· 系列：PFEA113 — 张力/力测量放大器模块
规格参数
- 完整型号：PFEA113-20，ABB 物料号 3BSE028144R0020
- 产品类型：Pressductor 张力/称重信号放大器与接口模块
- 适用传感器：ABB Pressductor 磁弹性力传感器、电阻应变片称重/张力传感器（桥式 350 Ω 典型）
- 传感器激励：+10 VDC ±0.1%（典型），最大负载电流依版本（可带 4×350 Ω 桥）
- 输入信号范围：0.05 mV/V ～ 5 mV/V（对应满量程传感器输出）
- 测量通道：通常单通道（PFEA113 为单路），内置零点/满度数字校准
- 模拟输出：可组态 ±10 V、0–10 V、0/4–20 mA（隔离输出）
- 数字接口：RS-232（前面板 DB-9 或后部端子）用于 PC 组态软件（ABB Pressductor Setup Tool）；部分版本支持 RS-485
- 线性度：< ±0.05 % FS（满量程）
- 温度系数：< ±0.005 % FS / ℃（典型）
- 更新时间：典型 1～10 ms（依滤波深度设定）

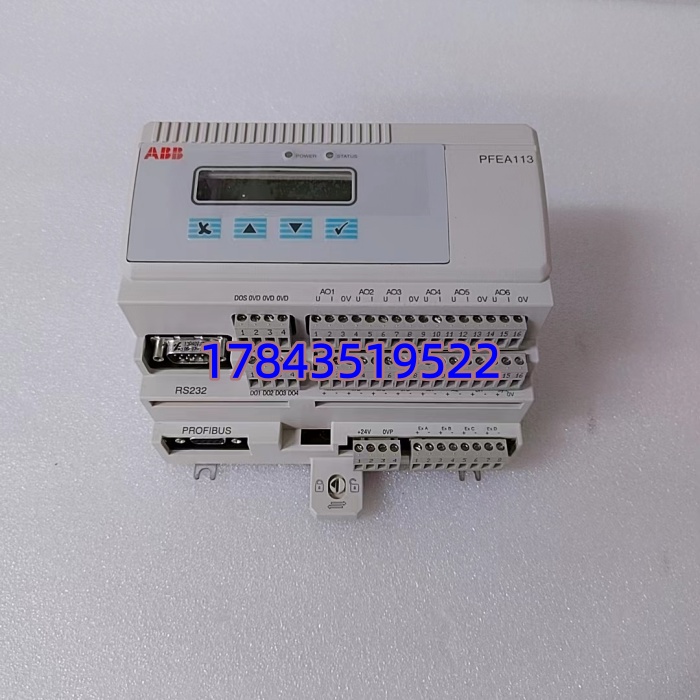

- 状态指示：前面板 LED 显示 POWER / CAL / ERROR / MEASURE
- 供电电压：85–264 VAC 或 20–30 VDC（依具体版本，常见 24 VDC 工业型）
- 安装方式：DIN 导轨（35 mm）或螺钉固定于控制柜内
- 工作环境：0℃ ～ +50℃（运行），-20℃ ～ +70℃（存储），5–90% RH 非凝露
- 认证：CE、cULus、EN 45501（计量类，依版本）
- 状态：PFEA113 系列部分版本已转入限产/替代为 PFEA114 或 PFTL 新系列，市场流通以全新尾货或拆机测试件为主
产品介绍
PFEA113-20 是 ABB Pressductor 张力测量系统的信号调理核心——轧机、涂布机、复卷机上的 Pressductor 辊或压头输出只是微伏级 mV/V 差分信号，直接进 DCS 没戏，必须经过它放大、调零、分段线性化再送出标准模拟量或数字通讯给 Advant OCS / Freelance PLC。模块内置传感器供电和温度补偿算法，面板能通过按键做就地清零/标定，也能接 PC 跑 ABB 组态软件设滤波时间常数、死区、极性。
和通用变送器比， 的优势是与 ABB Pressductor 传感器匹配做过温漂跟踪，且支持在线自诊断（传感器断路/短路/过载检测）。有一点要注意：它的模拟输出极性（张力拉/压方向）和零点偏移要靠前面板菜单或 PC 软件设——换件后若直接拷参数备份最好，没备份就得重新标定，现场辊子带负载时做这事儿挺费劲。
应用场景与行业案例
痛点切入（工程师视角）：
我在造纸厂复卷机碰到过典型故障：张力闭环控制突然震荡，操作员说”张力表乱跳”。查 模块 ERROR LED 闪——传感器激励线接触不良导致桥压跌落，模块检测到后切 ERROR 状态并冻结输出。另一个更隐蔽的是模块滤波时间设太短（1 ms），高速卷取时辊面偏心引发高频分量未被滤掉，张力显示抖动导致闭环振荡，改 20 ms 低通滤波后平稳。换模块前先确认旧件参数（尤其零点偏移和满度系数）是否已存档。
典型场景：
- 冶金冷轧/铝箔轧机 — 前后张力测量（S 辊 Pressductor 传感器 + ），直接参与 AGC/张力闭环，非它不可因 Pressductor 传感器需专用激励与匹配放大
- 造纸/纸板复卷机 — 底辊张力检测放大送 DCS 做恒张力收放卷控制
- 塑料薄膜拉伸线 — 纵向/横向张力监测，过张力报警及断膜保护
- 线缆/纺织卷绕设备 — 精密恒张力控制， 提供 0.05% FS 级线性度保证收卷质量
真实案例：
华东某铝箔轧机大修后张力显示偏大约 8%，操作侧以为是新辊未清零。我连 PC 读 -20 参数发现满度系数被人误改（上次标定时输错数值），零点倒是对的。重新接标准砝码做两点标定（零点 + 满量程对应已知力值），将正确的 mV/V→kg 换算系数写回 EEPROM，张力示值回归正常，AGC 投入后厚差达标。顺便把参数导出存服务器——这习惯救过不少急：后来同产线另一台 雷击损坏，新模块直接导入 .cfg 文件，上电运行不用再爬辊架标定。说实话，这种测量模块的参数备份比备件本身还重要。
