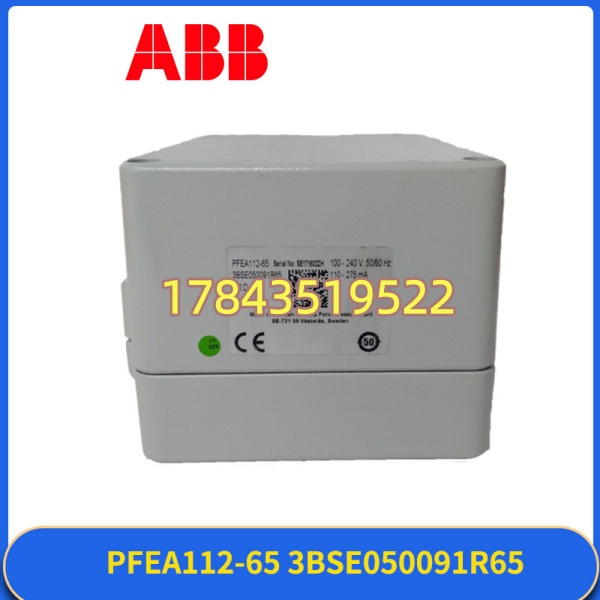

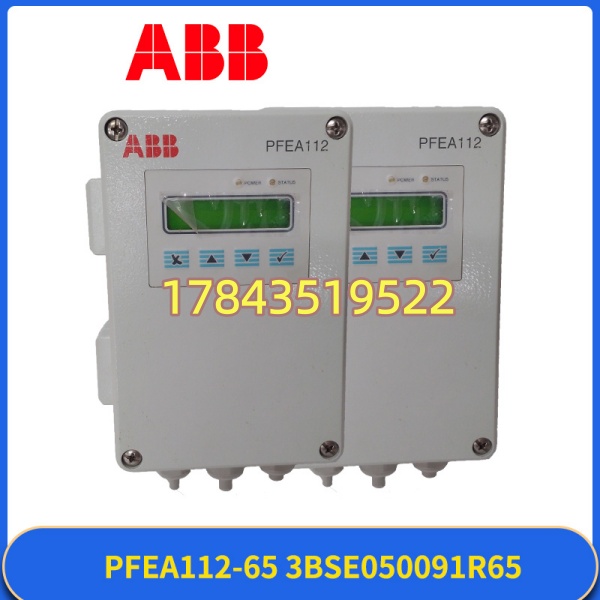

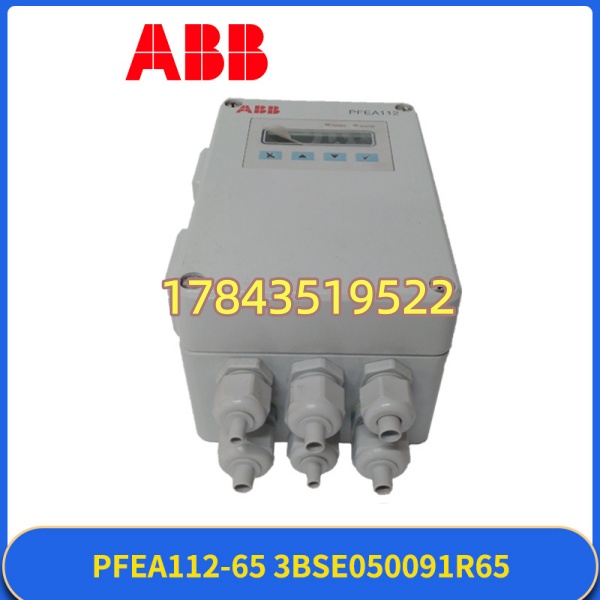

· 型号：PFEA112-65（3BSE050091R65）
· 品牌：ABB
· 系列：Pressductor / Millmate 系列 — PFEA112 Force & Tension Amplifier (Version 65)
规格参数
- 目录号：PFEA112-65，ABB 物料 3BSE050091R65（PFEA112 基础型，-65 为固件/硬件配置后缀，购买时需核对后缀与现装一致）
- 适用传感器：ABB Pressductor 磁弹性力传感器——轧制力压头(Rolling Mill Load Cell)、张力测量辊(Tensiometer Roll)、卷取/开卷张力压头等
- 通道数：通常 1～4 路力信号（依具体 PFEA112 配置为双通道或四通道版本，现场最常见双通道用于张力辊左右侧求和）
- 传感器励磁：内置高频交流励磁源驱动 Pressductor 线圈（典型数 kHz），自动补偿温度及电缆电容
- 模拟输出：可组态 4–20 mA（有源，需外部回路供电或自带供电隔离）、0–10 V DC、±10 V DC，典型负载能力 ≤ 500 Ω（电流）/ ≥ 2 kΩ（电压）
- 数字通讯（选项）：部分 PFEA112 版本带 Profibus DP / DeviceNet / Modbus RTU，-65 后缀决定有无及协议类型——换板前必须核对现系统组态所用总线类型
- 标定功能：零点(Zero)、满度(Span) 面板按键或软件标定，支持 tare / peak hold / break detection（断带检测）
- 指示：前面板 LCD/LED 显示测量值、状态、故障代码（Err xx）
- 电源：24 V DC（18–30 V DC 范围），典型功耗 5–8 W
- 安装：DIN 35 mm 导轨安装，前连接器螺钉端子
- 工作温度：0 ～ +50°C（典型控制柜），存储 -20 ～ +70°C，湿度 5–95% RH 无凝露
- 防护/认证：前面板 IP20（柜内），CE、cULus、RoHS（后期批次）
- 关键注意： 不同后缀(-60/-65/-70 等)固件功能/总线选项不同，不可随意混用，换件须同后缀或经 ABB 确认向上兼容
产品介绍
-65 是 ABB Pressductor 轧机测量系统的核心信号调理放大器。Pressductor 磁弹性传感器本身输出是高频调制的微小感应电压，这模块负责给它励磁、放大、去温漂、线性化，然后给出干净的标准模拟量或数字量给轧机 AGC 系统（如 ABB Millennium / 500 系列或第三方 PLC）。简单说：没有它，轧制力/张力信号就是噪声。
我在现场遇过连轧机张力波动大查半天，最后是 内基准电压漂移——零点慢慢偏，AGC 跟着抖。这东西本身稳定度不错，但超过 10～12 年电解电容老化会引入慢漂。新机现在推 PFEA113 系列，老线大量还在用 ，坏了基本靠备件替换。有一点要注意：后缀 -65 与 -60/-70 不一定互换，涉及通讯口定义和标定菜单，买前一定核对旧板标签完整型号。
应用场景与行业案例
处理过冷连轧酸洗线张力辊，操作屏显示张力值在稳态时有 ±3% 低频摆动，工艺说”还能用”。某天换完压头电缆后直接满量程乱跳——查是 -65 内 excitation 频率与原传感器不匹配（上一版旧板被误换成不兼容后缀），重换回正确 -65 后缀板并重标定归零，OK。
典型场景：
- 钢铁/有色热连轧 & 冷连轧机—— 接 Pressductor 轧制力压头做 AGC 闭环，停机=全线停
- 铝箔/铜带精轧张力控制——双张力辊左右侧分别进 双通道→求和→送张力闭环，断带检测靠此模块
- 镀锡/退火线张力测量段——连续带材张力监测，4–20 mA 进 DCS 做限张保护
- 老线 Millmate 200 配套改造维持——保留 Pressductor 压头只换放大器，比整套换传感器划算
真实案例：华北某 1450 冷连轧，5 机架后张力测量用 ABB Pressductor 张力辊 + -65（3BSE050091R65）。大修后试车张力示值卡死最大值 20 kN（满量程），实际无带钢。电气工段先怀疑传感器电缆——量 Pressductor 四线阻值正常；短接 输入看示值回零→说明放大器坏（输入级运放饱和）拆机 （同后缀，测试 OK），断电拆旧→比对端子标号（Excitation / Signal / Shield 不可接反！）→装新→上 24V→面板显示 0.00 kN→做 Zero / Span 标定（用已知砝码或借无带时 Tare）→恢复张力闭环。十五分钟搞定。老师傅感慨原厂早不推 了，”这板以后按 A 类备件留两只，别等跳车满世界问”。
常见问题解答 (FAQ)
不建议。虽 24V DC 侧有过载保护，但拔掉瞬间张力/轧制力信号丢失可能触发 AGC 或断带保护跳车。正确做法：确认该信号在 AGC 中已置 Safe Value 或先切 Manual→断电→拆旧→装新（注意 Excitation、Signal、Shield 端子不可接反！Pressductor 是专属四线）→上电→做 Zero 标定→确认示值合理→投自动。换完务必重新标定，不可以直接沿用旧零点。
通常不推荐混后缀。 后缀区分：固件版本、总线选项(Profibus/Modbus/None)、标定功能菜单。-65 若与现系统原配 -65 一致可替；-60/-70 可能菜单项不同或总线协议不匹配导致通讯失败/参数无法读取。若必须替需确认 ABB PCDC 兼容性且重新下载参数（EEPROM 不通用），首次投运前桌面核对菜单。
Q3：示值漂移/零点慢变先查什么？
①确认 Pressductor 传感器电缆屏蔽单端接地良好（典型柜内 24V 侧一点接地），双绞 pair 无破损；②检查 环境温度——柜顶风扇堵转升温会致板内温漂加大；③做 Tare（无负载时 Zero 标定）看能否拉回，若短期复现漂移→考虑板内基准/电容老化建议更换；④排除外界变频干扰耦合进信号线（信号线独立走屏蔽管，远离动力缆）。
①外观无烧痕、端子无电弧痕；②上电面板显示正常（无 Err 闪烁），接模拟信号源或 Loop Simulator 看示值线性；③要求卖家做零点+满度模拟标定演示（或提供测试截图）；④核对标签完整型号 3BSE050091R65 及后缀 -65，序列号可读；⑤问清是否含原参数 EEPROM（如有价值可导出备份但通常换新需现场重标定）。
Q5：Pressductor 传感器四线怎么接？Excitation 反接有影响吗？
端子通常标记 Exc+、Exc- / Sig+、Sig-（或 Sensor A B C D 依手册）。Excitation 反接一般不会烧但信号相位反致示值为负——如出现负值且无负载说明 Exc 极性反，调换 Exc 两线即可。Signal 线必须用双绞屏蔽，屏蔽层只接 侧 SGND（单点接地），严禁两端接地。
Q6：断带检测(Break Detection)怎么设？
