产品详情
· 型号：PFEA112-65（ABB Part No. 3BSE050091R65）
· 品牌：ABB（Pressductor® — Flat Strip & Foil Tension Measurement）
· 系列：PFEA110 MkII Series Tension Electronics（Digital Load Cell / Pressductor Amplifier）
规格参数
- 产品型号：ABB PFEA112-65，Ordering Code 3BSE050091R65（65=Profibus DP Interface + 标准 analog outputs）
- 适配传感器：ABB Pressductor® PillowBlock（压磁测力辊端块）、Pressductor® Load Cell（压磁环/柱），典型灵敏度 0.5–2 mV/V 范围，需 4-wire 励磁
- 测量通道：单通道（多数 PFEA112 为 1-ch；PFEA111 为双通道求和/差——严格来说112是增强单通道版带高级滤波）
- 激励电压(Excitation)：典型 AC 4–10 V @ 1–5 kHz（压磁传感器专用 AC 励磁，非应变片 DC 桥！），内置自动校准与温度补偿
- 信号输出：
- 模拟量：±10 V DC（双极性张力，拉/压方向），4–20 mA 对应零中心或单向（可组态零点偏移与满度）
- 数字通讯：Profibus DP（-65 Option），GSD 文件随 ABB 光盘或下载；部分变体有 DeviceNet / Modbus (-xx Code 不同)
- 精度 / 线性ity：典型 ≤ ±0.1% FS（包括传感器+放大器链），重复性 ≤ ±0.05% FS

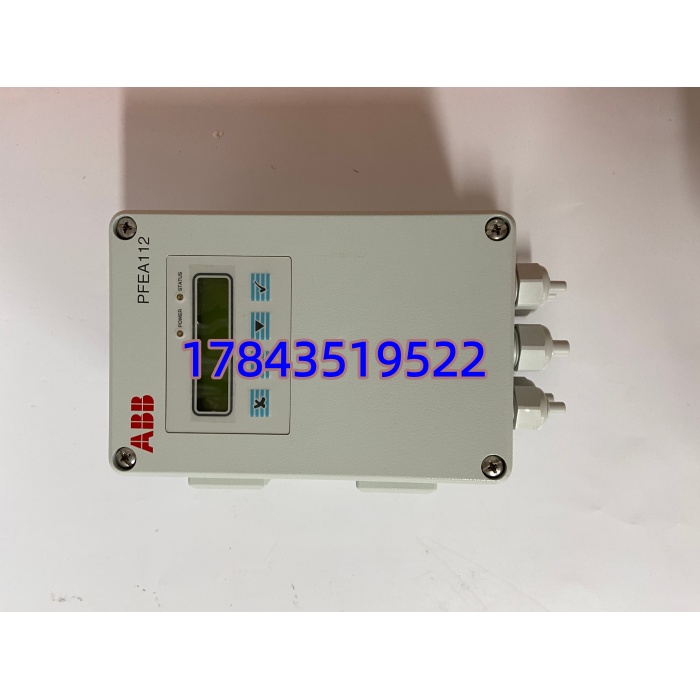

- 零点/满度调节：数字按键 + 菜单（前面板 LCD 2×16 字符）或经由 Profibus 参数下装；支持 Tare / Auto Zero / Peak Hold
- 滤波：可编程低通数字滤波（典型 1–50 Hz 或 1–100 Hz 依固件），抗轧机振动干扰
- 报警功能：传感器断线/短路、超量程、励磁异常、通讯故障继电器输出（NO/NC 可设）
- 供电：100–240 V AC 50/60 Hz（典型）或 24 V DC（依 Option，-24 后缀），功耗 ≤ 15 VA
- 安装形式：DIN 导轨安装（EN 50022）或柜门/面板螺钉固定（配前面板保护盖），尺寸约 144(W)×72(H)×115(D) mm（近似）
- 工作环境：0℃～+50℃（操作），-20℃～+70℃（存储），5%–95% RH 无凝露；PFEA112 非防腐型（Pressductor 部分 Heavy Duty 版 IP65 前盖）
- 认证：CE、UL、cUL、DNV（依批次），RoHS
- 配套文档：原厂标定证书（Calibration Certificate，含零点/满度修正系数——至关重要！）、GSD 文件、User Manual
产品介绍
在几条冷轧和连续退火线碰过——Pressductor 测力辊配 -65 做张力闭环，模拟 ±10V 进西门子 S7-400 PCS7 A/D，Profibus DP 同步传诊断字。某个大修换放大板后张力示值偏 18%，查下来是忘了输原厂标定 K-factor（旧板 NVRAM 读不出）。它本质上就是 ABB 为压磁传感器做的带 DSP 的数字变送器：AC 励磁驱 Pressductor 线圈→感应信号同步解调→温度/非线性校正→输出标准化模拟量+总线诊断字，比老式 PFEA100 模拟板抗干扰强太多（轧机主传动变频器谐波环境极恶劣）。
从库存经理视角， 系列随 Pressductor MkII 产品生命周期末端已 EOL（ABB 推荐替代 PFEA113 系列，管脚/尺寸近似但固件菜单微调），原厂新单关。它的 TCO 痛点在”标定数据遗失”——板本身几百欧，但张力值不准致 AGC 震荡带废钢损失可达六位数。备件策略：Last-time-buy 1 件同 Option(-65) 冷备 + 将原 Cal Cert 复印件塑封贴备件袋 + 旧板 NVRAM 参数拍照/打印存档。新线改造建议评估 PFEA113（确认 PLC GSD 兼容）同步退出 EOL 件。
应用场景与库存策略
张力放大器最吓人的不是坏（板较皮实），而是换板后未输标定系数致张力示值飘移或比例错，维护先怀疑传感器或辊面污染，绕半小时才想到查菜单 “K-Factor / Zero / Full Scale”。若整板挂（励磁输出短路或电源入雷击），张力闭环开环可能致带材跑偏断带或收卷塌卷——尤其连轧机末架张力突然掉会触发 E-Stop。
- 冷/热连轧、平整、连续退火/镀锌线 Pressductor 测力辊张力闭环（AGC参与，断带/跑偏关联联锁）→ 单点故障致张力失控跳车或废钢→建议按 A 类关键备件，备 1 件冷备（PFEA112-65 同 Option + Cal Cert 复印件 + 旧板参数快照），防潮柜保存，每 3 年通电自检看零点漂移。
- 分切/复卷机 收放卷张力仅监视用（不参闭环）→ 断信号可暂手动恒转矩运行→
- 新项目/产线改造→
- 沿海高湿腐蚀区→注意端子排腐蚀，建议大修周期测零点漂移及做 Tare 校验；腐蚀性极强区选 IP65 前盖 Heavy Duty 版（若原装即为标准版不推荐随意升盖物理干涉）。
南方某冷轧厂 1450 连轧机#5架 Pressductor 测力辊 -65 遭柜顶照明漏电感应致励磁输出异常报 Sensor Fault，维护换板（库房冷备）但忘输原厂 K-factor（旧板 NVRAM 损坏读不出），开机张力示值仅实际 62%，AGC 小幅震荡未立跳但留疤料——停线半小时追查方发现后把” 备件封袋贴：Cal Cert 复印 + 旧板菜单截图(Zero Offset / K-Factor / Full Scale kN) + 备注’换板必须先输 K-factor'” 。教训就一句：Pressductor 放大器备件 ≠ 裸板，标定数据是灵魂，没输系数 = 废板。
