描述
产品详情

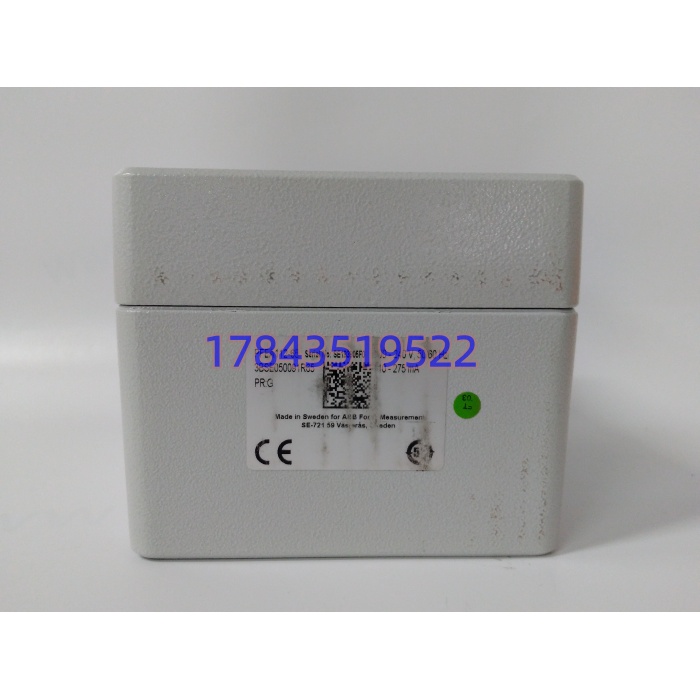

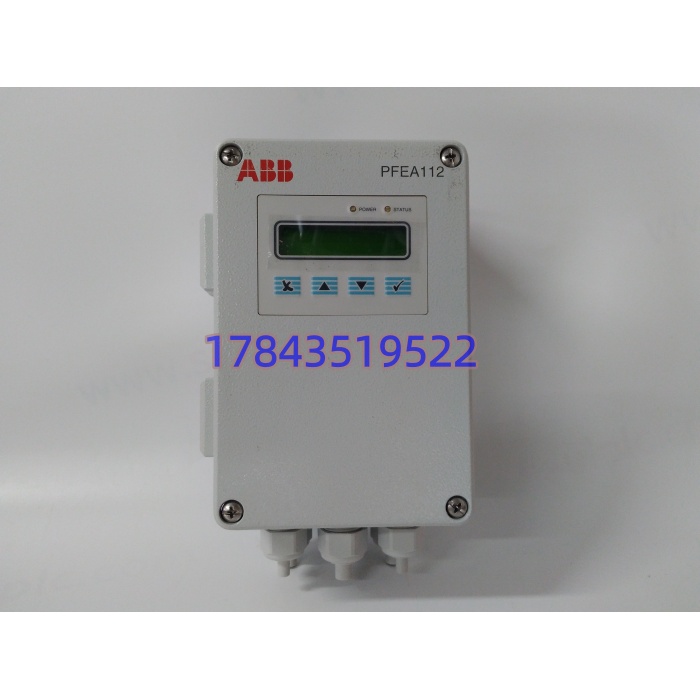

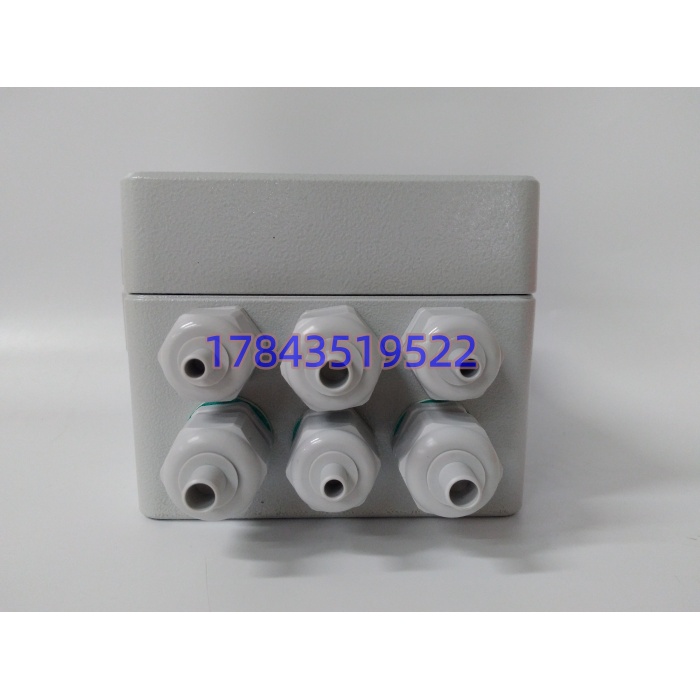

· 型号：PFEA112-65 3BSE050091R65
· 品牌：ABB（原 Force Measurement，现归入 Process Automation）
· 系列：PFEA112 系列张力控制器/放大器
规格参数
| 参数项 | 规格值（以原厂手册为准） |
|---|---|
| 产品定位 | 压磁式张力传感器专用放大/控制器，卷材线核心测量单元 |
| 输入通道 | 2 路独立，压磁传感器（Load Cell / Pressductor®） |
| 传感器激励 | 内置恒流源，匹配 ABB 标准压磁传感器（典型 2–4 mA） |
| 测量范围 | 0–200 kN（依传感器额定，满量程可调） |
| 精度 | ±0.5 % F.S.（典型，含线性度+迟滞+重复性） |
| 采样/响应 | 阶跃响应 ≤15 ms（PID 回路） |
| 控制输出 | 2× ±10 V / 4–20 mA（模拟量，隔离） |
| 通信接口 | PROFIBUS-DP 从站，≤12 Mbps，GSD 文件支持 |
| 本地显示 | 2×16 字符 LCD，实时显示张力值、报警、状态 |
| 报警功能 | 断线检测、过载、零点漂移、通信故障 |
| 供电 | 24 V DC（18–36 V DC 宽压，典型 6 W） |
| 安装方式 | 面板/柜门安装，IP65 前面板（背面 IP20） |
| 工作温度 | 0 – 60 °C |
| 存储温度 | -40 – 85 °C |
| 防护等级 | 前面板 IP65，后部连接 IP20 |
| 认证 | CE / UL / cUL / CSA（依批次核对） |
| 配套软件 | ABB DriveWindow / 第三方 PROFIBUS 组态工具 |
产品介绍
PFEA112-65 是 ABB 卷材处理产线里的”眼睛”，专门伺候压磁式张力传感器（Pressductor）那种 mV 级微弱信号。它的活儿就是把传感器输出的毫伏信号放大、滤波、线性化，算出实际张力值，一边走 ±10 V 或 4–20 mA 给传动装置做闭环，一边通过 PROFIBUS-DP 把数据塞进 DCS 或 ABB 800xA。它不是普通 AI 模块——普通 AI 接不了压磁传感器那种低电平、高共模的信号，强上就是漂。
跟通用应变仪比，PFEA112 的优势在于 ABB 自家传感器+放大器的整套标定出厂就锁好了，现场不用反复调零点和满度；跟西门力的 SIWAREX 比，它专攻卷材高速线（纸机、金属箔轧机），响应快到 15 ms 以内，断纸断带的毫秒级保护靠的就是这个。短板也直说：离开 ABB 压磁传感器生态，它的价值大打折扣，接普通应变片式 Load Cell 反而麻烦。
应用场景与行业案例
我凌晨三点被叫去纸厂，十有八九是 PFEA112 飘了——LCD 上张力值忽大忽小，传动还在拼命纠，结果纸幅一会儿紧绷一会儿松垮，最后断纸。这种故障最坑的地方是：模拟量输出还在范围内，DCS 以为一切正常，直到断纸报警炸屏。
- 造纸机湿部/干部张力控制：多段牵引辊之间维持恒定张力防止褶皱断纸，非它不可是因为纸机车速 1800 m/min 时，普通张力模块 50 ms 响应跟不上，PFEA112 的 15 ms 闭环能稳住。
- 金属箔轧机（铝箔/铜箔）：轧制力 50–150 kN 范围，压磁传感器耐高温油污， 的 IP65 前面板扛得住冷却液飞溅，PROFIBUS 进 ABB ACS880 传动直接闭环。
- 薄膜拉伸生产线：双向拉伸 PET/BOPP，张力波动超过 ±2% 就出次品， 的 ±0.5% 精度配合高速 PID 能把废品率压下来。
- 线缆挤出生产线：多层护套共挤时各层张力匹配， 双通道同时监控芯线和护套，防止偏心。
- 印刷机套准控制：凹印/柔印机组间张力不稳直接导致套色偏差， 的 LCD 现场就能看各段张力趋势，调参数不用连笔记本。
真实案例：前年华东某铝箔厂，深夜 1 点轧机断带，废了 800 kg 坯料。维护工查了一圈传动、液压都没问题，最后发现 -65 的 LCD 上 CH1 张力值偶尔跳到 0 又回来。拆下来看背面端子排，PROFIBUS 接头外壳裂了，屏蔽层接地虚接，车间变频器干扰窜进来把 ADC 采样抖偏了。库房翻出一块 3BSE050091R65 备件，断电换卡，PROFIBUS 接头换成金属外壳带屏蔽夹的那种，GSD 文件原工程里就有，下装后张力曲线立刻平稳。值班长说：”这卡不坏则已，坏了就是废一吨料的钱。”
