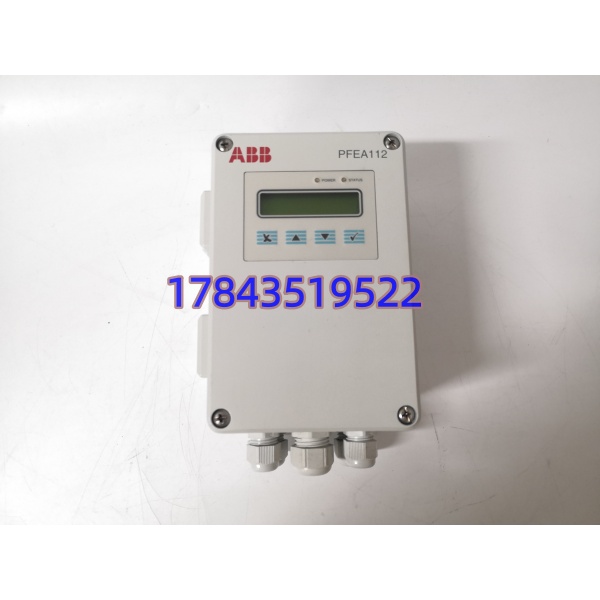

ABB PFEA112-65 3BSE050091R65 | 张力电子装置

描述

产品详情

· 型号：PFEA112-65（订货号3BSE050091R65，PFEA112是柜内DIN导轨IP20版，加-65=IP65现场密封壳+65 kN或65 Ω桥匹配，需核对原厂手册）

· 品牌：ABB，Process Automation（原Stressometer/Millmate张力产品线，现属Ability工业测量）

· 系列：PFEA112张力电子装置（Tension Electronics），不是AC800M/S800 I/O模块，是独立张力前端

规格参数

• 产品全称：PFEA112-65 — Tension Electronics, field-mounted unit with IP65 housing
• 订货号：3BSE050091R65（基型PFEA112柜内IP20是3BSE050091R1之类，后缀-65=现场IP65+量程/桥阻标识）
• 适用传感器：ABB Pressductor压磁Load Cell（PFCL/PFTL系列），或惠斯通电桥应变片张力传感器（mV/V，典型1.5–3 mV/V）
• 传感器输入：2路差分输入（A/B通道，可读A、B、A+B求和、A−B差，用于双传感器辊张力抵消偏载）
• 传感器励磁：内置稳定参考源，典型10 V DC或330 Hz方波0.5 A rms（压磁用330 Hz，应变用DC桥激，依传感器类型跳线/DIP）
• 输入范围：mV级差分±2 mV至±10 mV满量程，适配桥阻65 Ω（-65专属匹配，有的资料写65 kN满量程传感器，需核对手册）
• 模拟输出：可切换或同时输出±10 V DC和0/4–20 mA隔离（双向张力：拉为正/压，松为反向，转单极性4–20 mA）
• 精度/线性：典型≤0.05–0.1% FS满量程，非线性<0.02% FS，温漂<50 ppm/°C（零点及增益），需核对原厂datasheet
• 响应时间：1–10 ms可调（依二阶低通滤波DIP/数字设置），部分资料写<15 ms阶跃，高速版可达500 μs需核对固件
• 通信接口：Profibus-DP（现场总线丢给ACS800/AC800M/DCS），前面板2×16字符LCD+按键做本地标定（无屏版只有LED+电位器）
• 供电：24 V DC（18–36 VDC宽压），典型功耗5–7.5 W，由M12接头或端子进，内部隔离2500 VAC输入↔输出

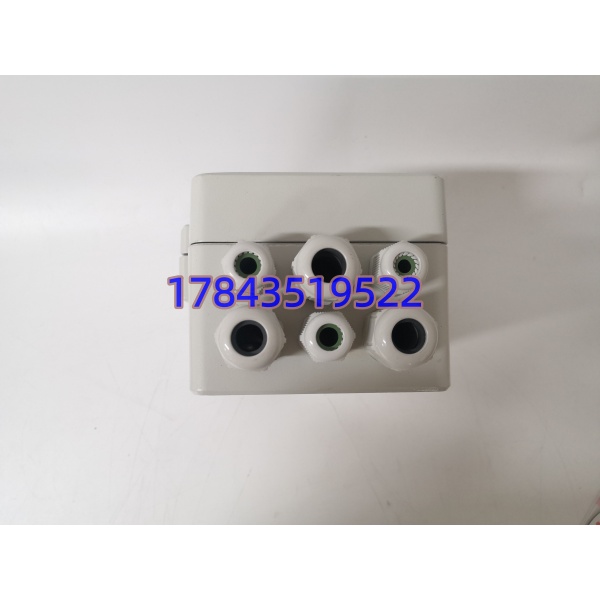

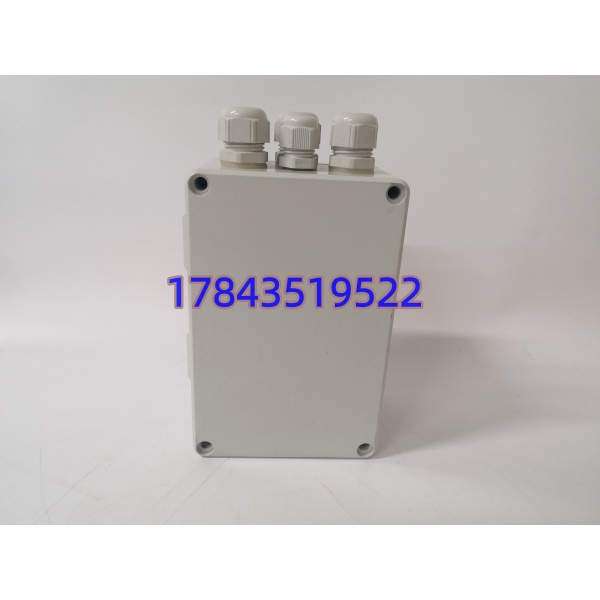

• 安装形态：IP65铝合金密封壳，现场装导辊旁墙支架或DIN轨在柜内，-65版带M12连接器扛冷却水/氧化粉尘
• 工作条件：操作温度0~+50℃柜内版，-20~+70℃现场IP65版，5–95% RH非冷凝，EMC符合EN61000-6-2/4
• 前面板功能：零点/满度电位器或数字按键标定，电源LED、信号饱和/过载LED、Run/Err，AR复位键有的版有

产品介绍

这是ABB张力测量线的现场电子装置，不是DCS CPU也不是S800 AO模块——网上信息杂得很。PFEA112-65是IP65密封壳，直接拧在冷轧机/涂布机导辊旁边，接Pressductor压磁Load Cell或应变片，把毫伏级桥路信号放大成±10 V或4–20 mA给ACS800传动做张力闭环，同时通过Profibus-DP上报AC800M或DeltaV。柜内版是IP20 DIN导轨装控制柜，这个-65带金属壳和M12头，扛冷却水喷溅和轧机电磁噪声。

和通用信号调理器比，原生吃ABB压磁传感器330 Hz励磁，内置数字滤波抗轧机整流柜谐波，双通道A−B自动消偏载（单边穿带时算真实总张力）。竞品是Siemens Siwarex WL230或HBM放大器，但ABB这套胜在Pressductor不怕过载冲撞，冶金现场压磁Load Cell用了二十年都不断，是保张力闭环不飘的核心。坦白讲，ABB还在产但交期长，老连退线/造纸机全靠库存/翻新件顶，新站才原厂订。

应用场景与行业案例

痛点切入：我在现场遇到过冷连轧5机架张力闭环飘，凌晨2点-65装在入口导辊侧，冷却水渗M12接头氧化，A通道饱和报过载，张力反馈抖到±15%，传动切开环带材断一次废三卷料。最怕换件时拿柜内IP20版硬装现场，一周后冷却水进壳烧励磁电路，全辊Load Cell要重新标定，停机大半天。

典型场景：

• 冷轧/连退线：入口/出口张力辊装-65接双Pressductor Load Cell，330 Hz励磁扛整流柜谐波，Profibus-DP给ACS800做张力闭环，壳挨导辊被冷却水喷，非它不可因压磁传感器原生配套。
• 造纸施胶/涂布：干燥部导辊旁装版，应变片测纸幅张力，±10 V给ABB 800xA做横向定量闭环，柜内IP20版受不了湿部水汽。
• 锂电隔膜拉伸：MDO纵向拉伸区-65以500 μs周期控精密张力，24位ADC分辨0.01 N微变，涂层厚度公差锁±0.3 μm，通用放大器响应不够快。
• 线缆/薄膜分切：收放卷双传感器A−B消偏载，现场M12接头抗拉伸机变频器干扰，换普通应变放大器要外挂隔离栅，SIL认证链断掉。

真实案例：北方某不锈钢冷轧厂，2025年冬检，#3连子装置 Err灯常亮，A通道饱和，张力反馈坏质量，传动切开环后带材跑偏断带两次废卷。值班工想拿柜内 IP20临时顶，被我拦住——现场壳有M12进水痕迹，氧化针导致励磁短路。的二手 3BSE050091R65，先断24 V（Profibus带电拔可能锁节点，我习惯全停），拆旧件清M12座绿锈，装新件对Pressductor Load Cell做零点+满度标定（用已知砝码或空载清零+满量程输入），上电Run，A/B读数吻合，Profibus DP节点地址自动从DPU下装（或DIP设与原同）。全程停线53分钟，要是等新ABB交期18周，冬季高产季带材断带三次产线主任扛不住。事后跟仪控说：张力电子是保质量不是保停机，版别省二手测试件的钱，到货先bench接Load Cell模拟盒做标定再上线。
