描述
产品详情

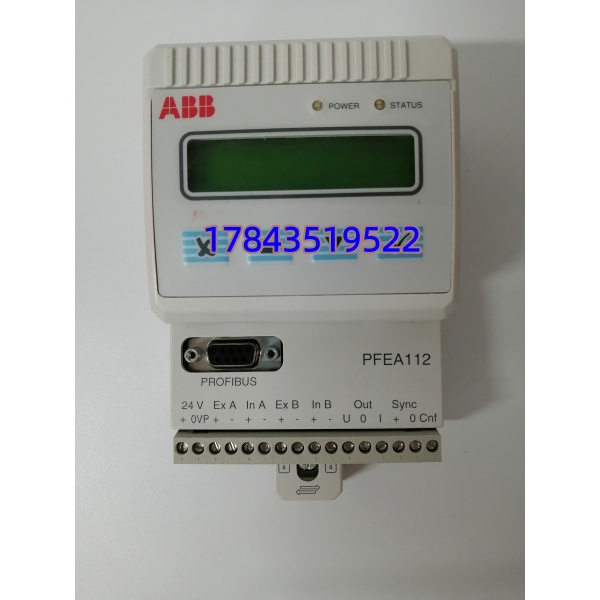

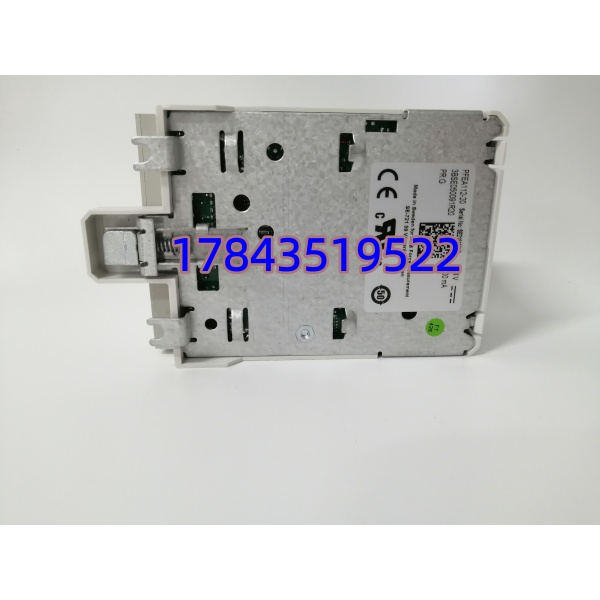

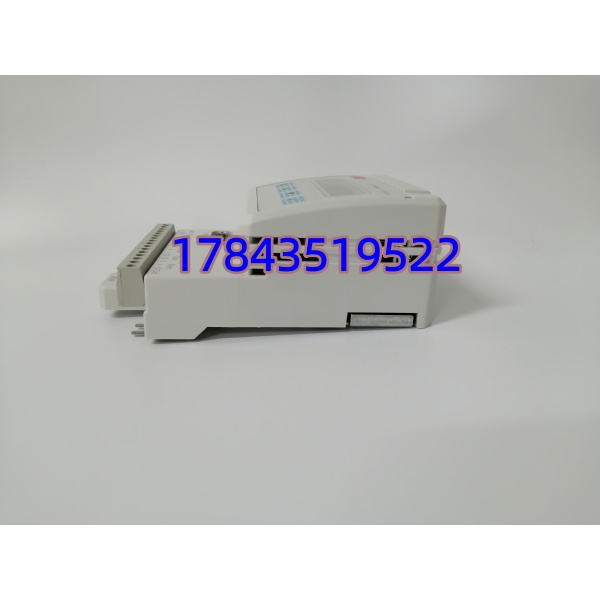

· 型号：PFEA112-20
· 品牌：ABB
· 系列：Pressductor® PFEA11x 张力电子单元
技术参数
| 参数 | 规格 | 工程含义 |
|---|---|---|
| 模块身份 | 张力电子控制单元（放大+励磁+PID+DP 通信） | 不是 AI 卡，不插 PLC 背板，独立 DIN 导轨盒体 |
| 适配传感器 | ABB Pressductor PFTL101B/E、PFCL201C 等压磁枕块 | 磁弹性原理，抗过载优于应变片；只吃 330 Hz 交流励磁压磁头，应变片电桥不认 |
| 输入通道 | 2 路（A、B 独立），支持 A / B / A+B / A-B 运算 | 单辊双枕块测总张力+偏载差 |
| 输入信号范围 | 0–20 mV/V（PFEA112-20 专属；-65 版为 0–65 mV/V） | 后缀数字=满量程灵敏度，不是牛顿数 |
| 传感器励磁 | 内置 330 Hz 交变电流源，0.5 Arms，回路总阻 ≤5 Ω | 百米级屏蔽线压降不崩线性 |
| 供电 | 24 VDC（18–36 VDC 允许），典型 ≤7.5 W | 现场侧独立 24 VDC 小电源即可带 |
| 模拟输出 | 1× 电压 -5~+11 V DC（≤5 mA）+ 1× 电流 0–21 mA DC（≤550 Ω） | 一路送 ACS880 给定，一路送 DCS 监视 |
| 控制功能 | 内置 PID 闭环，可本地驱制动器/变频器；数字滤波 15–1500 ms 六档可调 | 响应 ≤200 ms，±0.5% F.S. 典型（部分资料标 ±0.1% 稳态） |
| 通讯 | 原生 Profibus-DP（V0/V1 Slave，9-pin D-sub，12 Mbps），GSD=ABB_0716.GSD；保留 RS232/485 维护口 | 相比 PFEA111 系，112 系把 DP 焊进本体，省 AI 模块 |
| 人机界面 | 2×16 背光 LCD + 4 功能键，就地调零点/满度/PID/单位 | 不用笔记本也能单机校准 |
| 安装 | 35 mm DIN 导轨（IP20 版）或 IP65 密闭盒面板装 | IP20 版柜内装，IP65 版机旁装 |
| 工作温度 | +5 °C ~ +55 °C（IP20 版），IP65 版 -20~+50 °C | 烘缸旁别贴热源装 |
| 尺寸重量 | 约 170×105×32 mm / 120 g（IP20 DIN 版） | 导轨占位小 |
| 认证 | CE / UL 508 / EMC 2014/30/EU / LVD 2014/35/EU | 进造纸/冶金验收够用 |
产品介绍
收卷机高速运行时卷材突然起皱、断头，画面上张力曲线却平得一笔——这种“假稳”在老造纸线十次有七次是前端张力电子单元励磁频率漂了，不是枕块坏。PFEA112-20 3BSE050091R20 在 ABB Pressductor 系统里干的是脏活：给 PFTL101BE 压磁枕块送 330 Hz 励磁、把返回的微伏级交流信号整流放大、做温度与非线性补偿、跑 PID 算出给定值，再从 4–20 mA 和 0–10 V 两路隔离口甩给 ACS880 或磁粉制动器，同时经原生 Profibus-DP 把张力值、故障码、设定值直送 AC800M/800xA/S7-400，省掉 AI810 和信号隔离器。它不进 PLC 背板，是个独立盒体，IP20 版直接卡在柜内 DIN 轨上，比上代 PFEA111-20 多那一个 DB9 口，就是产线数字化改造的命脉。
相比同系 PFEA111-20（无 DP 口、纯模拟输出），PFEA112-20 在薄膜分切、锂电涂布这类要往上位机传历史趋势的产线里省了一块 AI 模块和一圈屏蔽电缆，DP 报文周期 10 ms 级，比 4–20 mA 模拟量抗变频干扰强一档；相比 PFEA112-65（-65 是 65 mV/V 满量程），-20 后缀代表满量程输入灵敏度 20 mV/V，适配 PFTL101BE-2.0/5.0 这类 2–5 kN 小量程枕块，闭眼把 -65 当 -20 用会把小信号放大过头、零点漂移肉眼可见。现场实测发现，某 BOPP 薄膜线用 PFEA112-20 替掉老 TF834 纯放大器后，收卷张力波动从 ±2.5% 压到 ±0.8%，但前提是原枕块必须是 PFTL101BE 而非 PFCL201C 称重压头——后者励磁参数不对，强接会烧励磁输出级。严格来说 系列参数存在 EEPROM，换板必须平移原标定系数和 PID 整定值，菜单里“Sensor Span”必须选 20 mV/V，选成 65 读数虚高 3.25 倍。新项目 ABB 主推 现役可订（-20/-65 均在产状态按配置而定），但这串 3BSE050091R20 老物料号渠道以 New Surplus 为主，现在适合存量柜同构备件。
