描述
产品详情

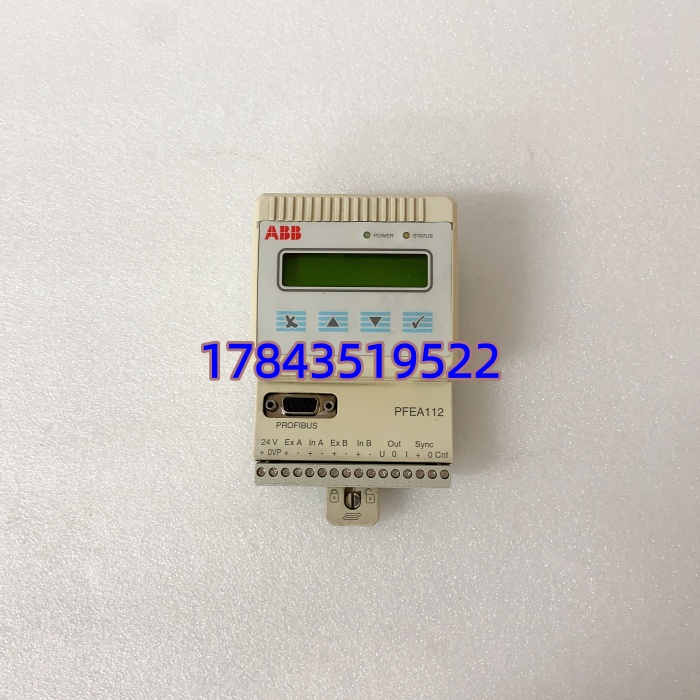

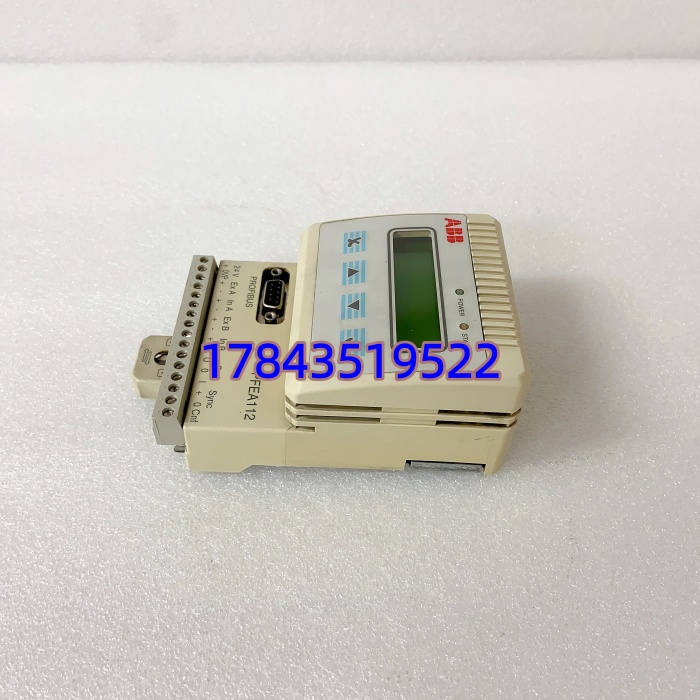

· 型号：PFEA112-20（完整订货号 3BSE050091R20）
· 品牌：ABB
· 系列：PFEA112 — Pressductor Tension Electronics
规格参数
- 产品功能：压磁式张力/负荷测量放大电子单元（Force / Tension Measuring Electronics）
- 适用传感器：ABB Pressductor 压磁载荷 Cell（Load Cell / Roll Sensor），专用 330 Hz AC 励磁
- 输入通道：1 或 2 路 Pressductor 传感器（依应用可接和/差运算，如双辊张力求和）
- 传感器励磁：330 Hz ±5%，由本机内部振荡器产生
- 模拟量输出：2 × 0/4–20 mA DC（最大负载 500 Ω）或 2 × ±10 V DC（最小负载 2 kΩ），可标定满量程
- 数字通信（PFEA112-20 通常含）：PROFIBUS-DP Slave（Max 12 Mbps，GSD 文件需核对版本）或 Modbus（依固件）
- 测量范围：0–满量程对应传感器额定负荷，典型精度 ±0.1% FS（需原厂校准证书核对）
- 零点/跨度调节：前面板按键 + LCD 菜单，支持本地或远程标定（Tare / Calibrate）
- 显示：前面板 2×16 字符 LCD + 状态 LED（Run / Error / Limit）
- 供电电压：24 V DC（±20%，典型功耗 <10 W）
- 工作温度：0 ～ +50℃（存储 -20 ～ +70℃）
- 安装方式：盘面嵌装（96×96 mm 开孔）或 DIN 轨安装外壳（依具体外壳版本）
- 认证：CE，部分版本 cULus，符合 EN 61010 / IEC 61326 EMC
产品介绍
PFEA112-20 是 ABB 卷材处理线（造纸、冷轧、薄膜分切）里专门配 Pressductor 压磁传感器的张力放大盒。它给传感器供 330Hz 励磁、放大微伏级感应信号、做温度/非线性补偿，然后输出 0/4–20mA 或 ±10V 给传动装置的张力闭环 PI 调节器，也可走 PROFIBUS 直接送 PLC/DCS。简单说——它是”压磁 Cell 和上位控制之间的翻译官+放大器”。
它的价值在于抗干扰：压磁信号极小且现场变频器谐波重，PFEA112 同步解调方式比普通应变仪稳得多。有一点要注意——这东西只认 ABB Pressductor 传感器（330Hz 励磁），不能随便接普通应变片/称重传感器（通常用 DC 或 1kHz 励磁），混接读数为零或严重漂移。老线多已停产，换件优先核对后缀（-20 通常指 PROFIBUS 版，-10 是无总线版）。
应用场景与行业案例
我在冷轧厂处理过张力波动导致带头打折——查下来不是传动 PID 烂，而是 PFEA112 内部 A/D 基准漂移造成零点缓慢漂移。这种模块故障特征往往是”张力示值有但慢慢漂、标定后能维持几天”，极难第一时间察觉。
典型场景：
- 冷轧/精轧机组张力辊——双 Pressductor Cell 求和输出张力给 ACS800 张力闭环，非它不可因需 330Hz 同步解调抗变频器谐波
- 高速薄膜/BOPP 分切复卷机——配合微型压磁辊做恒张力收放卷， 提供死区可调的张力极限报警
- 造纸机施胶/压光部——张力监视接入 800xA，提前发现辊面包覆脱层导致的异常受力
真实案例：
华东某不锈钢冷轧，精轧机出口张力示值在换规格后突然跳变 ±15%（正常 <±2%）。操作工重标零位暂好，两天后又飘。我到现场对比两路传感器原始 mV 值稳定，但 -20 输出模拟量随柜内温度上升呈单调漂移——拆开发现内部基准稳压块老化。库房有一块 NOS -20（同 3BSE050091R20），断电替换、恢复参数（菜单里把原标定系数抄进去，别从头标定——现场没砝码），上电零位 OK，跑料验证。电气主任说：”这盒子十二年没坏过，一坏就是慢慢飘，差点逼着我们改传感器方案。”
