产品详情
· 型号：PFEA112-20
· 品牌：ABB
· 系列：ABB Pressductor Web Tension System（PFEA112 子系列，带 DP 总线版）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|

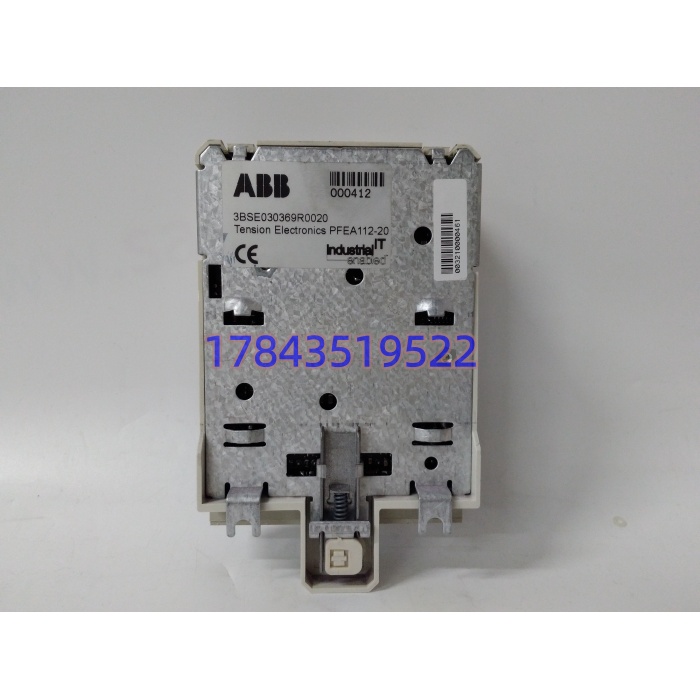

| 物料号 | 3BSE030369R0020 | 市面另有 3BSE050091R20，固件/标签不同，订货核对 |
| 产品定位 | 张力电子装置（Tension Electronics） | 非 AC800M 模拟量输出卡 |
| 传感器输入 | 2 路独立 Pressductor 压磁压头 | 需 ABB 原厂压磁式（PFTL/PFCL 等） |
| 励磁输出 | 330 Hz AC，0.5 A rms | 第三方应变片吃不消，别乱接 |
| 模拟输出 | 1×电压 -5~+11V（≤5mA）；1×电流 0-21mA（≤550Ω） | 可标定向缩放 |
| 通信 | Profibus-DP Slave（V0/V1），GSD：ABB_0716.GSD | 无 Modbus 原生素，需网关转 |
| 数字滤波 | 阶跃响应 15/30/75/250/750/1500 ms 可选 | 对付辊系振动 |

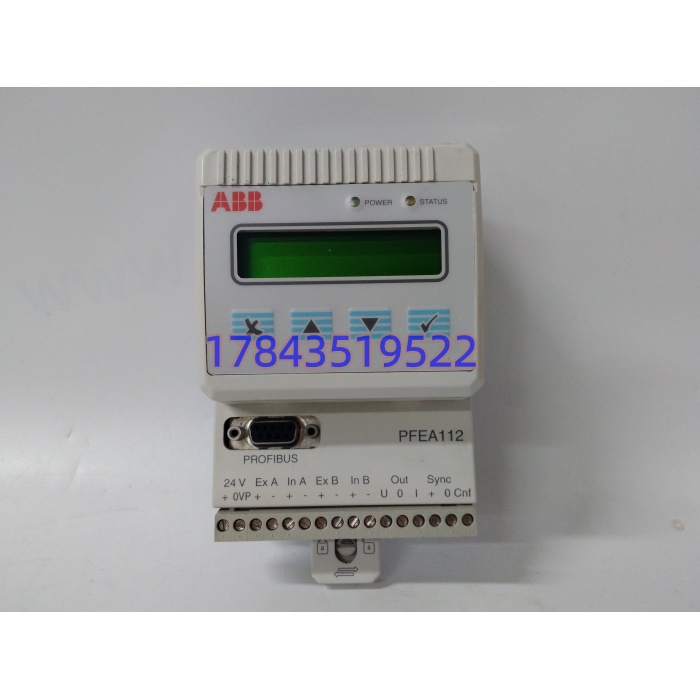

| 显示 | 前面板 2×16 LCD，本地键显 A/B/A+B/A-B | 多语言含中文 |
| 供电 | 24 VDC（18-36 VDC），≤7.5 W | 建议工业开关电源留余量 |
| 安装 | 35mm DIN 导轨（IP20 柜内版） | 另有 IP65 面板密闭变体 |
| 工作温度 | +5℃ ~ +55℃ | 存储 -40~+70℃ |
| 湿度 | 5%-95% 非冷凝 | — |
| 诊断 | 绿/红 LED；DP 报警字；传感器断线检测 | — |
| 认证 | CE / UL508 / EMC 2014/30/EU / LVD 2014/35/EU | 船用需另核 |
| 尺寸重量 | 约 110×75×120 mm（H×W×D），0.45-0.55 kg | 以实物铭牌为准 |
产品介绍

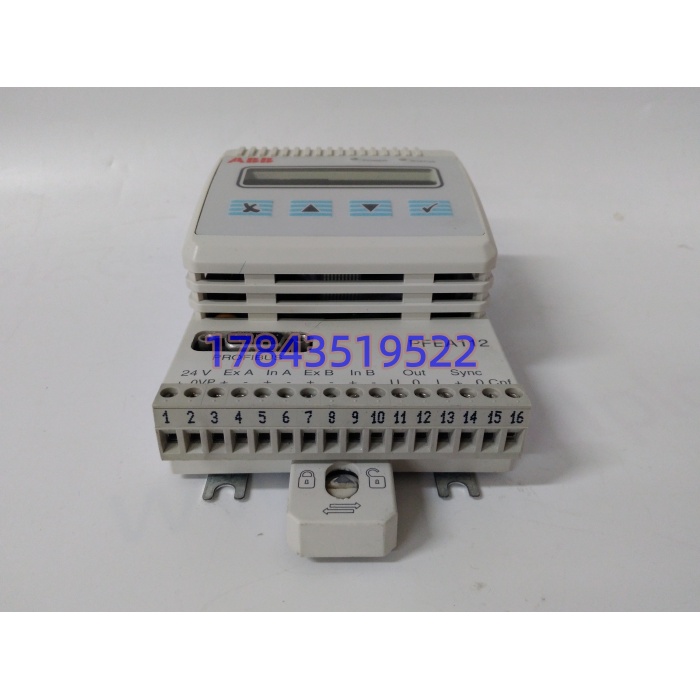

PFEA112-20 是 ABB Pressductor 张力系统里那个独立小盒子，不是插在 AC800M 机架里的 I/O 卡（网上把它写成”8通道AO模块”的文案是错的，那是另一码事）。它干的事很专：左边接两个压磁张力压头，自己出 330Hz 励磁，把 mV 级压磁信号放大解算成张力值，前面板能看 A/B 单路或和差，后边一边给传动（ACS800/DCS800）模拟量，一边走 Profibus-DP 把张力值送 800xA 或 PLC，省掉中间隔离器。
和 PFEA111-20 比，112 多了 DP 总线；和 PFEA113 比，112 是标准 DIN 轨 IP20 版，113 偏防护增强。核心差异在”励磁+解算+总线”三件合一——老系统用通用应变仪加变送器也能凑，但压磁传感器非线性补偿和 330Hz 励磁稳定性做不过原厂固件，低速复卷时零点漂移能差出半个百分点。有一点要注意：它只认 ABB Pressductor 压磁头，接普通应变片称重模块会烧励磁口。
应用场景与行业案例
我在某造纸厂复卷机蹲过一夜：操作工说”张力曲线像心电图”，断纸三次。查下来是上家改造用了通用变送器代 PFEA112-20，压磁头励磁频率不对，低速时信号信噪比崩了。换回 PFEA112-20 挂原 DP 地址，滤波设 250ms，曲线立马平了。
典型场景：
- 造纸复卷/施胶机：Pressductor 辊内置压头，PFEA112-20 出 DP 进 800xA，断纸率直接往下掉。
- 锂电极片涂布机：恒张力防极片拉伸，0-21mA 给伺服卷径补偿，330Hz 励磁抗涂布辊高频振动。
- 塑料薄膜吹膜收卷：双压头 A/B 差力算偏心，前面板本地看差力不用开笔记本。
- 印刷机放卷：PFEA112-20 带 DP 比 111 省一个模拟量输入卡，ACS880 直接读 GSD 节点。
- 老厂无 DP 的：把 112 的模拟输出接原有 4-20mA 输入，DP 口空着也能跑，后期再上总线。
真实案例：2023年华东某薄膜厂，夜班 B 线张力偶发满量程跳变。到现场拆 看红 LED 常亮，DP 诊断报”Load cell A 开路”。顺线查到压头电缆被托辊磨破屏蔽层，励磁回路阻抗飘到 8Ω（上限 5Ω）。临时换一块备件 先把线断开单接 A 路维持生产，第二天换电缆恢复双路。电气班长说：”这模块好处是故障字直接上讲台，不用拿万用表捅传感器。”
