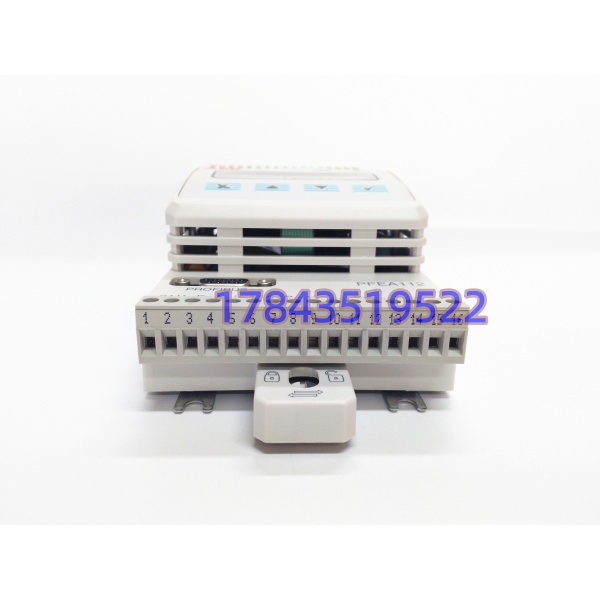

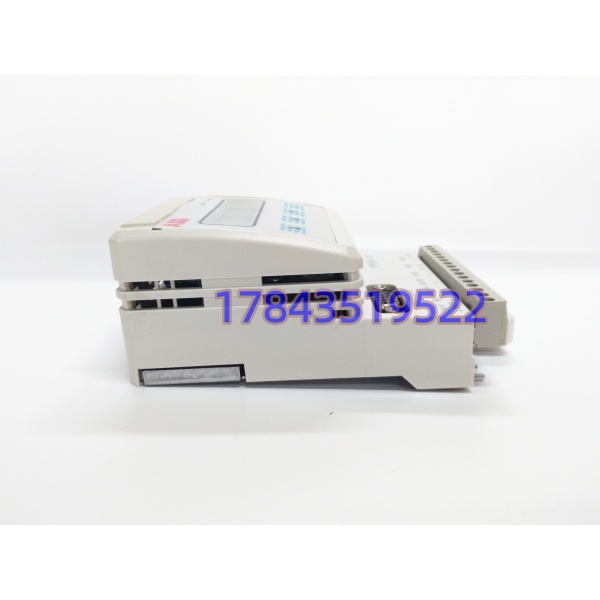

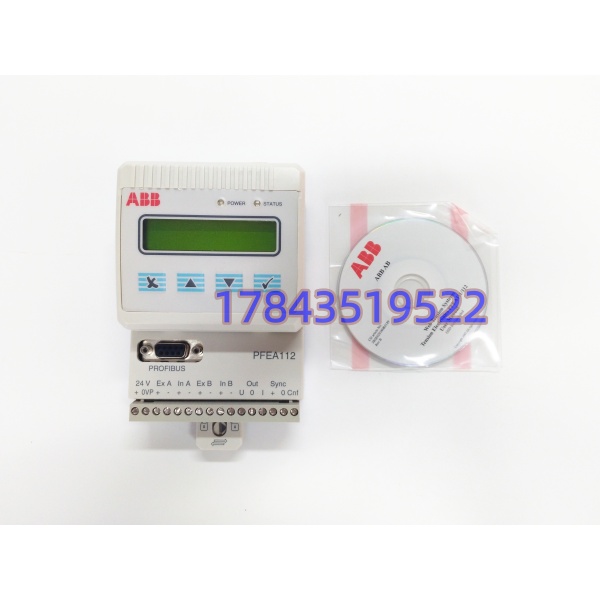

· 型号：PFEA112-20
· 品牌：ABB
· 系列：PFEA112（Pressductor Web Tension System）
技术参数
- 订货号：3BSE050091R20（同系还有3BSE030369R20等打印批次变体，以原厂手册为准）
- 产品定位：张力电子装置（Tension Electronics），处理Pressductor压磁传感器信号
- 负载单元输入：2路独立，兼容PFCL/PFTL/PFRL系列压磁压头
- 传感器激磁：0.5 A rms @ 330 Hz 交流激励（压磁效应专用，非DC桥压）
- 最大允许电缆电阻：5 Ω / 每路（超阻会拉低激磁幅度导致读数偏低）
- 模拟输出：1× 电压 -5 ~ +11 V DC（≤5 mA）；1× 电流 0 ~ 21 mA DC（≤550 Ω）
- 数字通信：PROFIBUS-DP Slave（DP-V0/V1），GSD文件 ABB_0716.GSD
- 前面板：2×16字符LCD（中/英/德等），4功能键本地调零/标定/看A、B、A+B、A-B
- 数字滤波：阶跃响应0-90%可选 15 / 30 / 75 / 250 / 750 / 1500 ms
- 自诊断：OK双色LED、断线检测、DP报警字上报
- 供电：24 V DC（18~36 V DC允许），功耗≤7.5 W
- 安装：35 mm DIN导轨（IP20）或面板密闭盒（IP65，依变体）
- 工作温度：+5 ~ +55 °C（存储 -40 ~ +70 °C）
- 精度参考：典型±0.1% FS（最终精度绑定压头量程与现场标定，非单卡固有）
- 合规：CE、UL 508、EMC 2014/30/EU、LVD 2014/35/EU
产品介绍
从高速涂布机断纸废卷的痛点看，老线用PFEA111走模拟量给DCS，变频车间里4-20mA经常被共模噪搞得张力曲线像心电图。PFEA112-20就是ABB在111基础上焊上PROFIBUS-DP口的版本——硬件通道数仍是2路压磁输入，但张力值直接以10ms级周期进DP网络，PLC侧不用再占AI模块和信号隔离器。严格来说，它只认ABB Pressductor压磁压头（PFCL201/PFTL101B之类），喂330Hz/0.5A rms激磁；如果你现场是应变片式称重传感器（DC桥压型），这块板完全不兼容，硬接上去激磁频率不对，读数全是鬼。在某个北方造纸厂复卷机改造里碰到过，换上PFEA112-20后把屏蔽层改单端接地、DP终端电阻补齐，断纸率掉了两成多，但第一次标定必须照原厂手册走零点和满度，EEPROM里存的系数不能直接抄旧111的。
这块装置的商业逻辑是“遗产张力系统数字化续命”：PFEA111没总线，想并入西门子S7或AC800M网络要么加隔离器要么换112。必须泼冷水——它自身不带PID输出驱动变频器，只是把张力值给上位机或经模拟口给磁粉制动器，别把它当闭环控制器用；且DP从站地址靠前面板菜单或GSD下载设，地址冲突会让整个DP段掉线。交期上ABB该系列处成熟生命周期，原厂渠道参考数周，国内库存件多为New Surplus或拆机，建议要求提供GSD测试连通截图与12个月质保（翻新件常缩到3~6个月），不确定压头型号时先拍现场传感器铭牌问技术支持。
替换与升级建议
✅ 直接替换
- PFEA112-20 3BSE050091R20（同订货号/同Rev）：引脚、DP地址菜单、EEPROM结构一致，停机拆装10分钟，参数可从旧板抄或菜单重调。成本=单件价。
- PFEA112-65（IP65封闭版，3BSE050091R65）：内部电路同112-20，仅外壳防护与供电端子排不同，若柜外近水区安装可直接替，需改安装开孔与AC/DC电源接线。
⚠️ 软件兼容（需改通讯组态）
- PFEA111-20（无DP版）：模拟量部分引脚一致，但111没有PROFIBUS接口，替换112进DP网络时需在PLC侧删掉DP从站、改回AI模块采模拟口，且失去总线自诊断。工作量=PLC硬件组态改2小时+接线改模拟屏蔽。
- PFEA113-20（4通道DP版）：固件菜单近似，但输入变4路、EEPROM映射翻倍，直接替2路系统会报多余通道未标定。若现场以后要扩到4压头可换，但需重下GSD参数和通道缩放，工作量中等。
❌ 硬件不兼容
- S800 I/O 模拟量模块（如AI810/AO810）或 AC800M 底座模块：物理底座（TU8xx）、背板总线、供电完全不是一回事，是独立导轨小盒走外部端子，不能插进AC800M机架。Pressductor双通道DP场景只能锁PFEA112-20，无跨架构软替代；若系统整体迁800xA/S800则重新评估PFEA122（Profinet/ETH/IP版）。
