产品详情

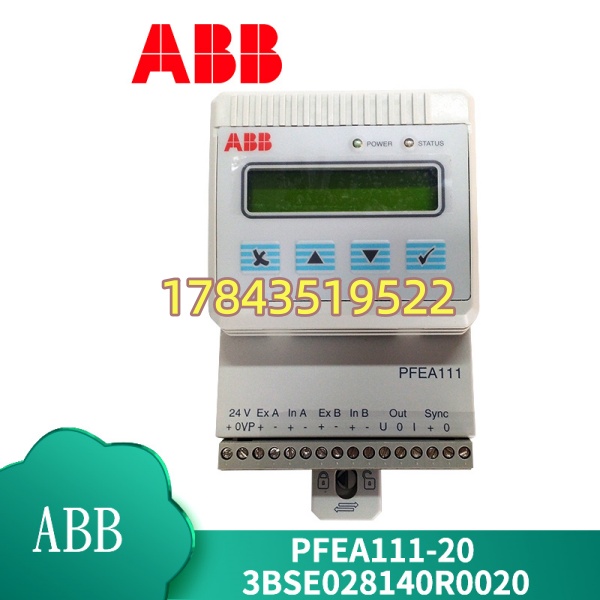

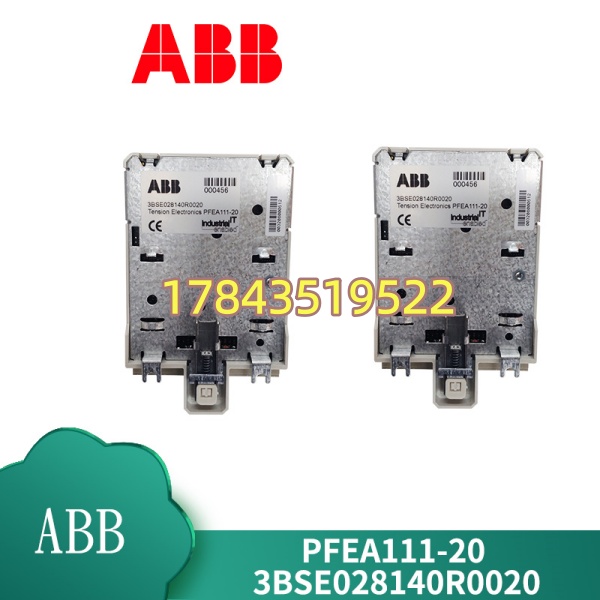

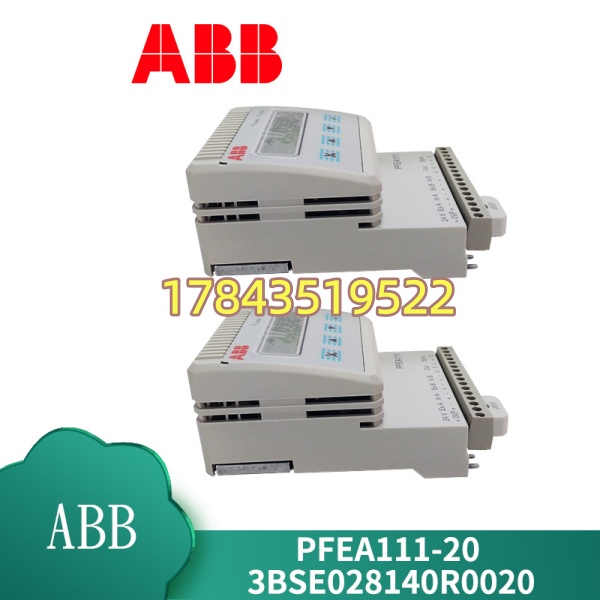

· 型号：PFEA111-20（3BSE050090R20）
· 品牌：ABB
· 系列：Pressductor® Tension / Force Measurement Electronics — S400 兼容
规格参数
- 产品目录号：PFEA111-20，完整订单号 3BSE050090R20
- 通道数：2 通道独立张力/力测量（可分别接两只 Pressductor 压磁头）
- 传感器类型：ABB Pressductor 磁弹性 Load Cell（典型初级线圈激磁、次级感应 mV 差）
- 激励频率：内部振荡器定频激磁（依传感器型号匹配，通常 ~1–5 kHz 范围可组态）
- 模拟量输出：每通道 0/4–20 mA DC 和/或 ±10 V DC，软件组态选择
- 数字接口：S400 背板总线接口（配合 S400 机架接入 AC 800M / Advant），或独立参数设定用本地按键+LCD
- 精度：典型 ≤±0.1% FS（需核对传感器匹配及校准证书）
- 响应时间：可调，典型 <10 ms（高速版适合轧机闭环张力控制）
- 供电：24 V DC（±20%），功耗约 8–12 W
- 电气隔离：传感器侧 ↔ 输出侧 ↔ 总线侧 光电隔离（≥1500 V AC，1 min）
- 状态指示：PWR、RUN、FAULT、CAL、每通道 Alarm LED
- 安装：S400 机架插槽 或 DIN 导轨独立安装（带外壳版本），依具体 Kit
- 工作温度：0～+60℃（柜内），存储 -40～+85℃，湿度 5～95% 无冷凝
- 认证：CE，部分版本 ATEX/IECEx 隔爆/本安选项（需核对后缀）
产品介绍
PFEA111-20 是 ABB Pressductor 轧机/卷取张力测量系统的核心放大器。它不只是一块信号调理卡——内部做压磁传感器激磁、正交干扰抑制（抵消电机磁场耦合）、非线性校正和温度补偿，最终给出现场标准模拟量或经 S400 背板直接送 AC 800M 做闭环张力控制。相比老 PFEA110，111 系列固件更灵活、零点/满度校准更方便（带本地 LCD+按键或通过 S400 参数块），精度也略优。
坦白讲这卡专用于 ABB Pressductor 压磁测力辊/压头，不能当普通应变片放大器用（应变片惠斯通电桥需配 PBA 或第三方）。老连轧线、冷轧二十辊、镀锡线张力闭环基本都是它在跑。有一点要注意：PFEA111-20 必须和所用 Pressductor 传感器型号做”Sensor Type”匹配组态，激磁频率和传感器标称须一致，乱设会测值漂移甚至无信号。
应用场景与行业案例
痛点：冷连轧机张力闭环突然波动±15%，趋势看 PFEA111 通道值跳但现场辊受力实际平稳——查下来是放大器内部激磁回路老化或校准 EEPROM 参数丢失（罕见但发生过，尤其中老版本电容干涸）。换模块后需重新做 Zero/Low/Full 三点标定，不然张力给定会偏。
典型场景：
- 冷热连轧精轧机 — 工作辊/张力辊配 Pressductor 压磁头，PFEA111-20 做实时张力反馈送 AC 800M AFC 闭环
- 镀锡/镀锌线 — 入口/出口张力测量， 背板读值参与恒张力卷取控制
- 铝箔/铜带精轧 — 双压磁头求合力， 两通道独立处理再求和
- 独立监测场合 — DIN 轨安装版直出 4–20mA 送记录仪或第三方 PLC（不装 机架）
- 老系统 MRO — PFEA110 故障无货，-20 原位替换（需重新组态 Sensor Type 并标定）
真实案例：华东某 1450 冷连轧五机力辊 某天通道 1 示值卡死零，Zero 键无反应。开柜看 FAULT 灯慢闪——拆下闻有轻微焦味，内部电源区段电容击穿。库房有台同型号 NOS，断电拔旧卡插新卡、 机架不断电（ 模块支持热插拔但张力短暂丢失——已提前切手动），上电做 Zero + Span 标定（用液压千斤顶压已知力值），8 分钟恢复 AUTO 闭环。事后把其余五台 PFEA 列入年度打开盖板查电解电容计划。
常见问题解答 (FAQ)
装于 机架时 总线支持模块在线插拔，但张力测量会短暂中断——闭环控制建议先将该张力回路切 Open Loop / Manual 或确认系统有 Fail-Safe 预设值。独立 DIN 轨版无热插拔概念，断 24V 再换。换完必须重新做 Zero 标定（Span 可选），勿直接沿用旧偏移。
硬件引脚和 背板兼容，可直接原位替换。Control Builder M / Advant 组态中将 PFEA110 类型改为 ，重新下载 硬件配置。传感器类型(Sensor Select)、激磁频率、标定系数需按原传感器铭牌重新录入并做现场三点标定——不要指望旧 EEPROM 参数 100% 自动迁移，尤其跨代。
Q3：标定时有哪些坑？
① 必须先松辊（无负载）做 Zero；② Span 用已知标准力（液压千斤或砝码），不可用猜测值；③ 双向张力系统注意正负极性组态；④ 做完存 EEPROM（按 Store 键或 写参数指令），断电不保存等于白标。现场我习惯标完打印/截屏参数留存。
Q4：测值不稳、有工频干扰怎么查？
Pressductor 是交流激磁原理，先确认 激磁频率与传感器铭牌一致（常见 2kHz/5kHz），频率错会有 50Hz 工频叠加。再查传感器四芯屏蔽缆接地——屏蔽层单端接地（通常放大器端），双端接地引入地环流。最后看 内部数字滤波时间常数是否过小（高速版可适度加宽滤波）。
Q5：二手/翻新件怎么验？
① 外观无烧痕、电解无鼓包；② 上电 PWR/RUN 亮无 FAULT；③ 接模拟负载或短接输入做”内部仿真/校准模式”读值（ 有自测功能菜单）；④ 有条件接原 Pressductor 传感器做 Zero→加已知力看 Span 线性；⑤ 背板能识别、参数读写正常。
Q6：停产和替代情况？
系列目前 ABB 仍在生命周期活跃（截至最近核对），新件可订。个别老后缀(E/X，用 新 Rev 替代， 固件满足最低要求即可。真正长远若 Pressductor 传感器一并换代会推新一代 Millmate 系列放大器。
