描述
产品详情

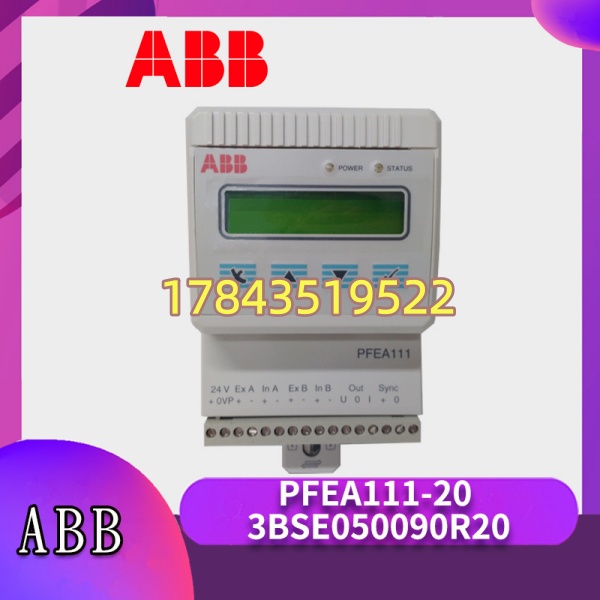

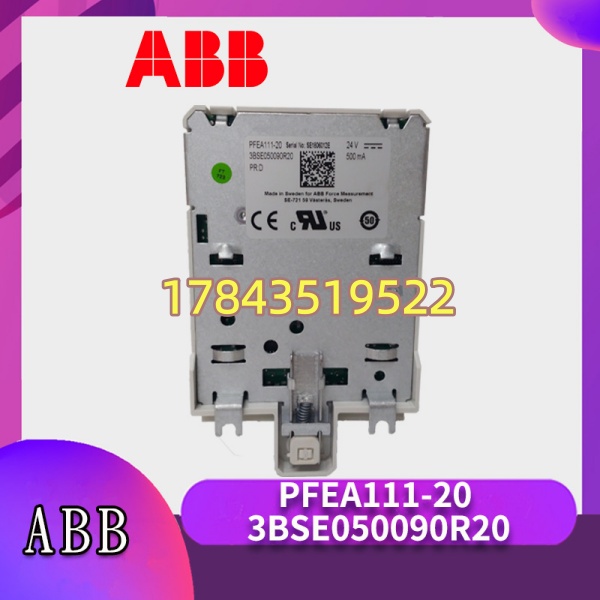

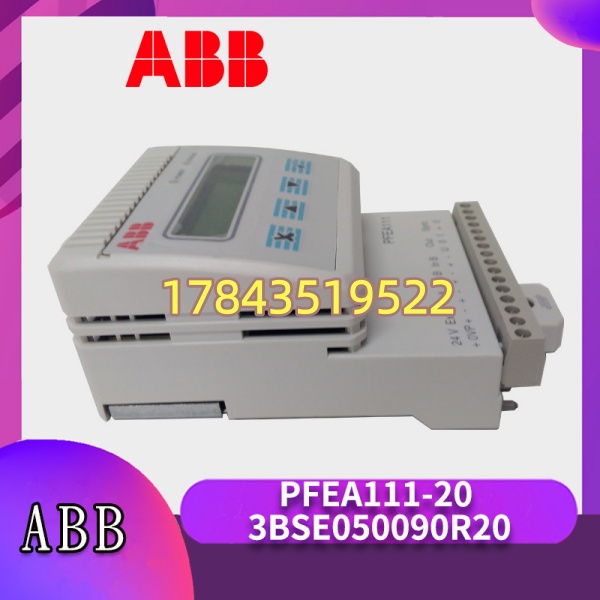

· 型号：PFEA111-20（3BSE050090R20）
· 品牌：ABB
· 系列：ABB PFEA111 系列 — 张力电子放大器/测量模块
规格参数
- 目录号：PFEA111-20，订货号 3BSE050090R20（早期版 3BSE028140R20 功能等效，需核对面板按键布局）
- 模块类型：张力电子放大器 / 测量单元，配合 ABB Pressductor® PFCL/PFTL 系列张力传感器使用
- 传感器输入：2 路负载传感器输入（桥式 mV 信号），支持 A、B 单显及 A+B（合力）/ A-B（差值）运算
- 传感器激励：≈0.5 A rms @ 330 Hz 交流激励（自动匹配 ABB 压磁/应变式传感器）
- 模拟输出 1：电压输出 −5 V 至 +11 V DC（最大负载 5 mA），常用于张力极性指示或驱动模拟量输入卡
- 模拟输出 2：电流输出 0–21 mA DC（最大负载 550 Ω / 24 V 回路供电），标准 4–20 mA 张力信号送 PLC
- 可选数字滤波：15 / 30 / 75 / 250 / 750 / 1500 ms（0–90% 阶跃响应），抑制机械振动干扰
- 前面板显示：2×16 字符多语言 LCD，可显示张力值(N/kN/kg/lbs)、A/B 单值、A+B/A-B、单位可设
- 操作按键：前面板 4 键用于零点校准(Auto Zero)、满量程标定、参数浏览
- 供电电压：24 V DC（允许 18–36 V DC），功耗典型 ≤7.5 W
- 通讯接口：无现场总线（PFEA112 带 Profibus DP，PFEA122 带 Profinet；本型号纯模拟）
- 安装方式：35 mm DIN 导轨（IP20 版）或独立密封外壳壁装（IP65 版，需核对订货选项）
- 工作环境：+5~+55℃、5–95% RH 无凝露；存储 −40~+85℃
- 认证：CE、UL 508、符合 EMC 2014/30/EU及 LVD 2014/35/EU
- 尺寸/重量：DIN 版约 105×75×115 mm（H×W×D），重 ≈0.18 kg
产品介绍
PFEA111-20 是 ABB 张力测量系统里独立安装的放大器盒子，不是插 DCS 或 PLC 机架的卡件。它一端接两只张力辊传感器（PFCL 系列压磁或 PFTL 应变片），另一端出 4–20mA 和 ±10V 模拟信号送进 AC 800M / S7-300 / CompactLogix 的 AI 卡，或者直驱变频器张力给定端。内置 PID 可做简单的张力限幅和报警，但真正的闭环通常由 PLC 或传动装置完成。
有一点要注意：PFEA111-20 没有 Profibus/Profinet，如果你们系统要求数字通讯得选 PFEA112（DP）或 PFEA122（PN），引脚和菜单不一样不能简单升级固件替代。换件时记下旧件的标定系数或拍照菜单参数——虽可自动存储到 EEPROM，但传感器类型（压磁 vs 应变片）设错会导致读数反向或满偏。
应用场景与行业案例
我在薄膜分切线遇过收卷张力忽大忽小，查半天是 PFEA111 里滤波被误设为 1500ms（原装 75ms），高速时根本跟不上。还有造纸复卷机张力传感器断线，这卡前面板 Err LED 亮能快速定位，比从 PLC AI 飘值反查快得多。
- 造纸复卷机/施胶机：PFCL 压磁传感器 + -20 测纸幅张力，4–20mA 送 QCS 或传动做闭环，比普通变送器耐纸粉干扰。
- BOPP/BOPET 双向拉伸薄膜收放卷：高速（>400m/min）下需 75ms 低通滤波抑制舞动， 可调滤波档位适配。
- 铜/铝箔精轧恒张力控制：压磁传感器测轧制力方向分量换算张力， 出模拟量给液压 AGC 或传动。
- 线缆绞合/纺织卷绕：小量程 PFTL 传感器配 ，做断线检测和张力上限报警。
真实案例：
华东某烟包印刷厂六色凹印机，收放卷用 ABB PFCL201 张力辊 + -20。白班换卷后张力表乱跳，PLC AI 读值 ±30%，怀疑传感器坏。到现场看 前面板显示张力值本身抖动但数量级对——按 Menu 进 Filter 发现被人误改成 1500ms（原 75ms），改回后波形平滑，再查是学徒清菜单时乱按。五分钟搞定，省了等传感器备件和一上午停机。老师傅后来把所有 参数拍照存档贴柜门内侧。
常见问题解答 (FAQ)
不能插任何 PLC 机架。它是独立 DIN 导轨安装的张力放大器盒子，输入接张力传感器桥路，输出接 PLC 模拟量输入卡或变频器 AI。只要传感器是 mV 桥路且激磁匹配（330Hz AC），理论上可配非 ABB 传感器但精度难保证，建议用原配 PFCL/PFTL 系列。
= 纯模拟输出，无总线；PFEA112 = 加 Profibus DP-V1；PFEA122 = 加 Profinet。三者硬件和菜单不同，不能直接互换——换型号需改柜内接线（去掉 AI 卡改 DP 网线）并在工程中加 GSD/GSDML 重新组态。
Q3：更换需要重新标定吗？参数会丢吗？
标定数据和传感器类型存于模块 EEPROM，换新板若不拷参数需重新做零点（Auto Zero）和满量程标定（挂砝码或已知负载）。建议旧板完好时进菜单记下 Sensor Type、Range、Filter、Zero Offset 数值，新板按相同值录入。
Q4：传感器断线或接反有什么表现？
前面板 Err LED 红灯亮，显示 “Sensor Open” 或值跳零/满偏。A-B 差值模式若两传感器极性接反会读数为零或减半——菜单里可设 Polarity 反转。
Q5：停产吗？二手件注意什么？
年 仍属在产/成熟供应（部分地区转 -65 新后缀，功能兼容需核对面板），非 EOL。若买拆机件重点看：端子螺丝无滑丝、LCD 无缺段、传感器插座簧片无氧化（氧化导致接触电阻大、读数漂移），要求通电显示自检正常。
