描述
产品详情

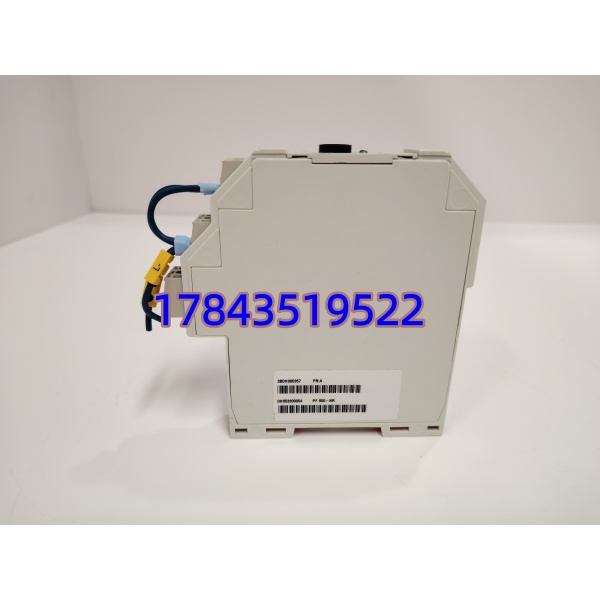

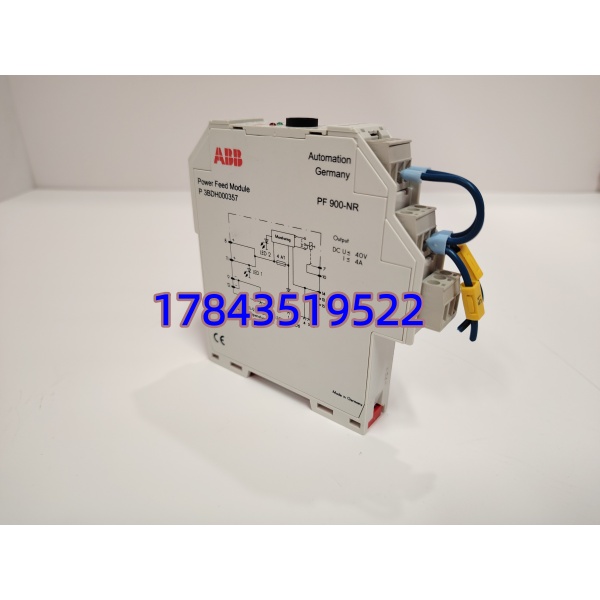

· 型号：PF900-NR（3BDH000357 / 3BDH000357R0001）
· 品牌：ABB（FieldIT 系列，Automation Products — Germany）
· 系列：PF 900 Power Feed Module for Power Rail PR 900-N（S800 I/O / Freelance Rack）
规格参数
- 产品型号：PF900-NR，部件号 3BDH000357（完整 ABB Order Code 常写作 3BDH000357R0001）
- 模块类型：Power Feed Module — 向 ABB PR 900-N Power Rail 注入稳压 24 V DC，为 S800 I/O 模块、通信模块、Link 模块等供电
- 适用系统：ABB S800 I/O mounted on Power Rail PR 900-N；Freelance 800F Rack I/O；AC 800xA 扩展本地 I/O（部分老架构）；FieldBus Foundation FieldIT 节点 — 具体依机柜 BOM 确认
- 输入电源：额定 24 V DC，允许范围 20 … 30 V DC（由外部开关电源或 UPS 直流母线供给，端子 11+/12- 或 8+/9- 双路设计可环路至 max 10 A）
- 输出至 Rail：≤ 4 A @ 标称 24 V DC（经反向二极管隔离输出至 Power Rail 总线），短时耐受依背板
- 功耗/发热：自身功耗约 2.4 W（典型带载条件）
- 故障检测：集成短路检测及 Power Rail 集总故障评估；故障时前端红色 LED 亮，故障继电器触点（端子 7–10，NO 常开）闭合可送 DCS/PLC 报警
- 故障继电器规格：NO（Normally Open），触点负载 24 V AC 1 A / 24 V DC 1 A，吸合/释放延时约 20 ms
- 总线/诊断端子：端子 13/15 为 PR 900-N 总线连接（仅用于与 Rail 通信），端子 14 为集总故障测试测量点（仅供调试，一般不接入系统）
- 冗余能力：同一 Power Rail 可并装两块 PF900-NR 通过内部反向二极管做 1+1 冗余供电，任一块故障另一块维持运行
- 跳ers / 配置：板上插装式跳线（Jumper）可设故障继电器工作模式（Latch / Auto Reset 等），拆盖可见
- 状态指示：绿色 PWR（电源正常）、红色 FAULT LED（Rail 短路/欠压/模块内部故障）

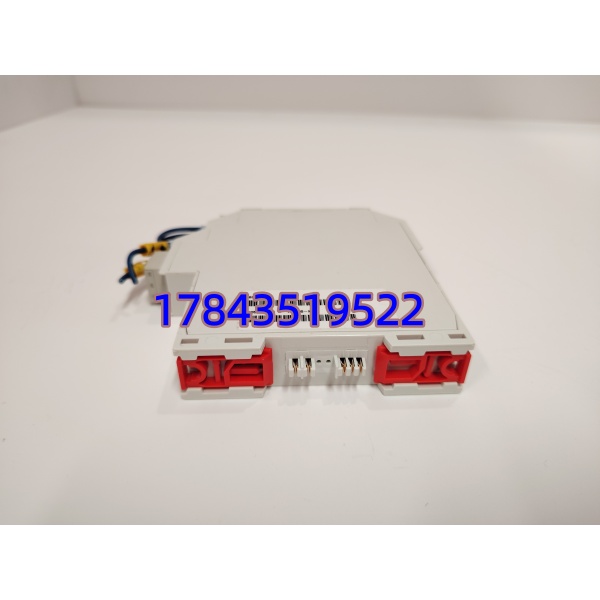

- 安装方式：35 mm DIN 导轨（EN 50022），卡入 PR 900-N Power Rail 左/右侧专用槽位或相邻 DIN 位，螺钉端子接线，可插拔端子块
- 接线能力：螺钉端子最大导线 2.5 mm²（AWG 14），剥线长度约 7 mm
- 机械尺寸：20 mm（宽）× 118 mm（高）× 115 mm（深），约 100 g
- 环境要求：运行 -25 … +50℃（248…323 K），存储 -40 … +85℃，RH <95% 无凝露，污染等级 2（IEC 60664），IP20
- EMC 合规：EN 61000-6-2 / -6-4，NAMUR NE 21 工业环境等级
- 生命周期备注：FieldIT PF 900 系列已入 Classic/Limited 期，部分地区受元器件影响交期长或建议 LTB——严格来说只接受 PF900-NR（3BDH000357）替换，新型 S800 电源单元（如 SA801F/SD821 等）不 Pin-to-Pin 兼容 PR 900-N 老 Rail
产品介绍
在老线 S800 I/O 机架（PR 900-N Power Rail）上换过几块 PF900-NR——它不像开关电源那么容易坏，但现场实测发现最典型失效模式是外部 24V 直流母线引入感应尖峰打坏输入级整流桥，或端子螺丝松动致 Rail 供电跌落引发整架 I/O 闪断（S800 模块报”Supply Voltage Low”）。它是 Power Rail 的能量入口，模块挂掉整排 DI/DO/AI 全掉电，Freelance 上位直接刷一排”I/O Station Communication Lost”。某个化水改造碰过因只装单块 PF900-NR 且无故障继电器接入报警，模块输入熔丝悄无声息烧断后两小时才发现现场阀位全无反馈——教训：冗余配两块或至少把故障继电器接进 DI 做首告。
按 ABC 分类属 A~B 类（视装置规模——单 Power Rail 供几十点关键 DI/ESD 信号则 A 类）。建议按每面 I/O 柜 N+1 备一块冷备件（若已配双 冗余可 Pool Stock 覆盖同型柜），新项目建议迁移至现行 供电架构（SA801F + SD822 等）不再沿用 。严格来说它只适配 PR 900-N 老式 Power Rail，插不到新 机架专用电源槽，买错不兼容。
应用场景与库存策略
故障 = 对应 PR 900-N Power Rail 失电 → 挂载其上的全部 I/O 模块离线 → 若接 ESD 旁路阀或关键跳闸信号可能触发 MFT/联锁旁路报警。而 FieldIT PF 900 系列 EOL 后全新件偶有 12~24 周交期或告知需 LTB。
- ——整架 DI/DO/AI 由 馈电 → 非它不可因 PR 900-N 专有安装槽位与电气定义 → 建议单 Rail 配置按 N+1 备 1 块冷备件（封存贴原柜号标签），并把故障继电器输出接入系统做首告报警；双模块冗余配置可全厂同型柜 Pool Stock 每 4~6 在线块备 1 块。
- 老 AC 800xA 扩展本地 I/O（FieldIT 架构）——同理适用 → 若整厂仍大量 PR 900-N 架构建议战略囤货（按在线块数每 8~10 块囤 1~2 块），注意区分 （24V 输入）与老 PF900（88–264V AC 输入版）不可混用。
- EOL/LTB 应对——若 ABB 发 Last-Time-Buy 通知按剩余运行年限（通常再算 5~10 年）× 预期故障率一次性囤；同步评估 I/O 机架迁移至现行 供电方案（新 Rail + SA801F/SD82x）做汰换规划。
- 维护建议：每次 PM 复检 输入/输出端子扭矩（典型 0.5~0.6 N·m）、目测 LED 自检正常、核对故障继电器接线未松脱；外供 24V DC 建议加过压浪涌抑制器防感应打坏。
真实案例：北方某 300MW 自备电厂化水 PLC 柜（Freelance 800F + I/O on PR 900-N）2018 年秋检后发现 #3 I/O 架全部 DI 点归零——拆盖 绿色 PWR 灯灭但输入 24V 正常，测输入熔丝开路（追溯为柜顶照明回路接地故障引入共模过压）。库房无备件，原厂答复 FieldIT PF 900 部分区域交期 18 周。最终从已停用老输煤柜拆板顶替恢复（先测输入/输出通路 OK），事后该厂把所有 Freelance Rack I/O 柜的 按 N+1 建立冷备并把故障继电器接入 DCS 首告，同时在 24V DC 进线端加装 24V 浪涌保护器。教训直白：Power Rail 电源模块是 I/O 机柜的单点，老 FieldIT 产品 EOL 前向渠道扫货+把它的故障触点真正接入报警系统别让它哑巴坏。
