描述
产品详情

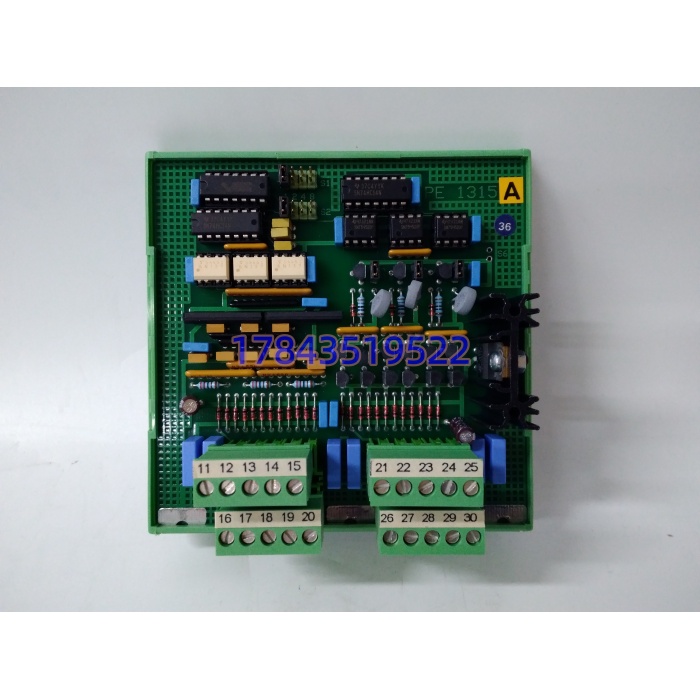

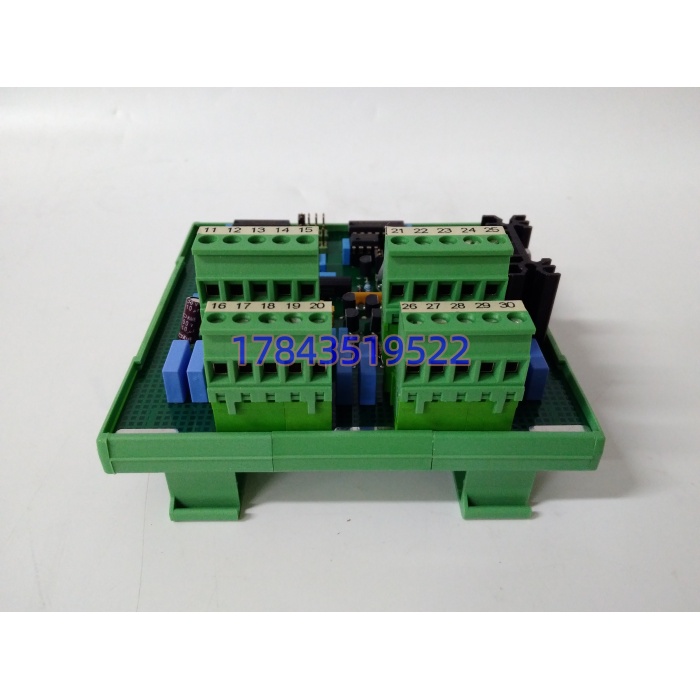

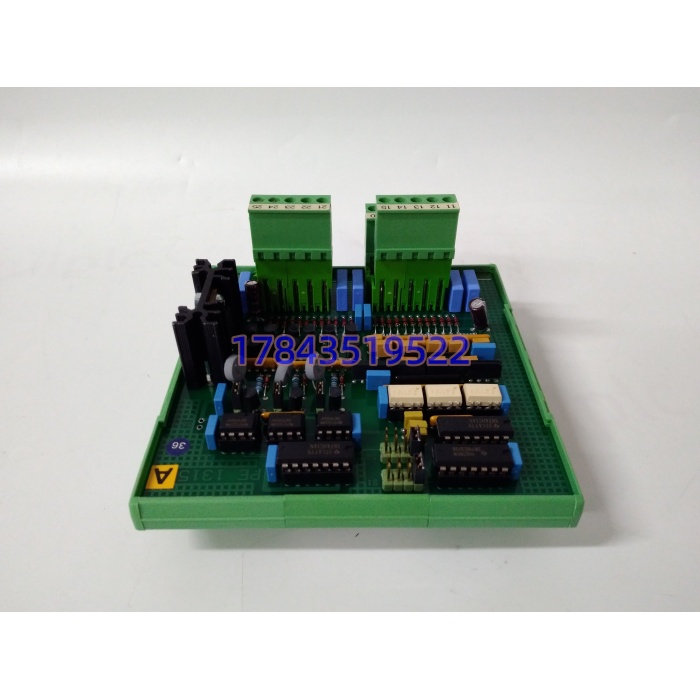

· 型号：PE1315A（5FSE707630-7）
· 品牌：ABB
· 系列：PE 系列光隔离脉冲放大器 / Advant MP200 信号调理附件
规格参数
| 参数项 | 典型值（PE1315A，据 ABB 原厂技术摘抄及转售页交叉） |
|---|---|
| 产品定位 | 光隔离脉冲放大器（Opto-isolated pulse amplifier） |
| 通道数 | 3 路独立：A、B、Strobe（Z 相/频闪） |
| 输入信号 | 5–24 V DC 脉冲串，兼容互补/非互补、差分/单端、TTL 电平 |
| 输出信号 | 5–24 V DC 跟随输入组态，3 路同构输出（1 进可分多路出） |
| 输出限流 | 13 mA 可选（拨码或硬件跳线设定） |
| 隔离电压 | 输入—输出间 2500 V AC（1 min，光耦隔离），转售页有标 4 kV 的以原厂为准 |
| 响应时间 | 上升/下降 <1 μs（部分资料 <10 μs），支持 0.5 μs–10 ms 脉宽 |
| 最高频率 | 据响应时间推算百 kHz 级，严格来说以原厂手册标定为准（转售页勿全信） |
| 供电 | 无需独立外电源，由输入侧 5–24 V 取电或端子辅助 24 V，典型功耗 <2.5 W |
| 指示 LED | PWR / IN / OUT（依版本） |
| 安装形式 | 35 mm DIN 导轨（IP20 壳体），螺丝端子接线 |
| 工作温度 | -20…+70 ℃（转售页有标 -20…+60 ℃，以铭牌为准） |
| 尺寸/重量 | 约 110×112×65 mm / 0.24 kg（原厂包装尺寸）；裸模块有 100×45×22 mm 说法，属不同外壳批 |
| 生命周期 | ABB 原厂口径：Obsolete（已停产），市面 NOS/拆机/翻新流通，归 Advant 遗留附件 |
产品介绍
从维护者视角切：脉冲隔离放大器最不被采购待见，因为它“不是卡、不占槽、才几千块”，但某个钢厂飞剪定位项目里碰过——编码器离柜 60 米，A 相信号在地电位浮动下畸变成双脉冲，AC450 高速计数模块把 1000 p/r 读成 1400，剪切长度天天 累积误差一上午废了 300 米带钢。查了一圈以为是编码器坏，最后在柜内发现 PE1315A 输入侧 COM 端螺丝松半圈，隔离没完全建立，共模直接灌进计数器。换模块 5 分钟，但废钢损失按万算。这块小铁盒的价值不在放大倍数，在“把现场脏脉冲和控制器计数通道中间砍一刀电气隔离”，地环流、变频 变频器耦合噪声全挡在门外。
严格来说，它只在 ABB Advant/MP200 系里被原厂手册点名，但本质是通用信号调理件，挂非 ABB 的 PLC 高速计数也行（只要 5–24 V 电平对得上）。ABB 将 PE1315A 归 Obsolete 后新件不排产，国内现货 NOS 价 2500–4500 元，拆机 1500–2500 元。TCO 层面归 B 类偏 A 类边缘：单件不贵，但飞剪、轧辊、燃机转速这些“靠脉冲吃饭”的工位，它失效=计量失真=废料或保护误动。备件策略上，每台用脉冲计数的机柜按“N+1”备——在役点位≥8 路的，厂库封 2 件 NOS 冷备，别等 A/B 相读数飘了再找。
应用场景与库存策略
脉冲隔离件最阴的故障不是断信号，是“双计数”——光耦老化后输入沿抖动，每沿变两沿，控制器高速计数默默翻倍，工艺员还以为设备提速了。
- 钢厂飞剪/分条机（编码器 A/B 相 60 米长线进 AC450 高速计数）：非它不可（长线共模必须斩断）→ 建议每传动柜 1 件热替换 + 厂库 1 件 NOS 冷备。
- 燃机/水轮机转速（脉冲探头方波经 PE1315A 隔离后送 Mark VIe 或 AC450 测速）：替代需重做电平匹配 → 建议 LTB 按 10 年残寿囤 2 件，同物料号 5FSE707630-7。
- 造纸机辊径计算（多编码器 A/B/Z 汇到张力控制站）：允许单通道备用 → 备 1 件拆机翻新进 B 类缓冲层即可。
- 老 MP200 改 800xA 过渡期（保留现场编码器接线不变）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
真实案例：华南某连退线，飞剪长度设定 1200 mm 实际切出 1185–1215 mm 随机跳。电气班换编码器、查屏蔽接地、重做终端电阻，两天没结果。最后把柜门打开量 输入 COM 对地电压——正常应 <1 V，实测 7.3 V 且随行车启停摆动，光耦输入侧共模溢出导致沿抖动。库房有件 2018 年 LTB 囤的 NOS ，换上重新拧紧 COM 端，切长回归 ±0.5 mm。事后该厂把 从“随坏随买”改成“每条脉冲计数链 1 热替换 + 厂库 2 NOS”，并把所有 的输入 COM 对地电压列入季度点检。反思很直白：脉冲链上最便宜那块隔离器，往往是最先叛变的环节。
