描述
产品详情

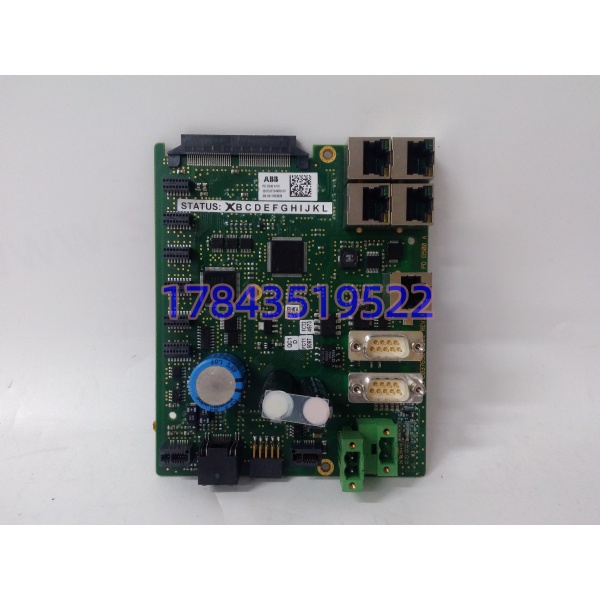

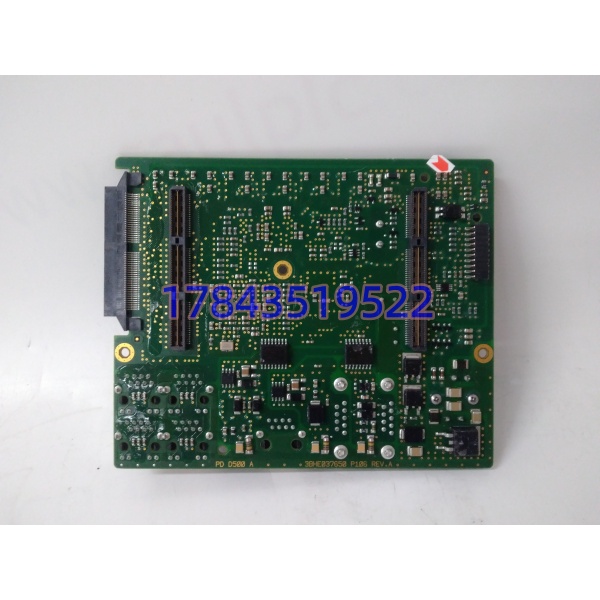

· 型号：PDD500A101（3BHE037649R0101）
· 品牌：ABB
· 系列：Digitric 500 / UNITROL 6000
规格参数
| 参数项 | 规格值 |
|---|---|
| 件号归属 | ABB 3BHE 传动/励磁备件树（PDD500 系） |
| 插槽形态 | CompactPCI 控制槽，面板螺钉固定，非 DIN 导轨 |
| 处理器 | 工业级 32-bit MCU / 部分文献标 ARM Cortex-A8 600MHz（以实物 Rev 为准） |
| 内存 | 512MB RAM + 512MB Flash（文献值，以 BOM 为准） |
| 背板供电 | 24V DC ±10%，典型 ≤15W |
| 模拟输入 | 多路差分，12bit，0-10V/4-20mA（PT/CT 经隔离送入），±0.5%FS |
| 模拟输出 | 2-4 路 0-10V/4-20mA（设定值监视/反馈） |
| 数字 I/O | 光耦隔离 DI（就绪/连锁）+ DO（报警/脉冲使能） |
| 通信 | 背板并行总线至 COB/主控；外置 RS485（Modbus RTU 调试）；部分版本带以太网 |
| 控制任务 | AVR 电压环+PSS+过励反时限+V/Hz+低励圆+触发角解算 |
| 下行接口 | 光纤 PowerLink / 高速脉冲串行 至 GVC736CE101 级门极驱动 |
| 指示 | RUN / ERR / COM / Fault LED |
| 隔离 | 控制侧-功率侧经光纤/光耦，AI 通道组间隔离 |
| 涂层 | Conformal Coating G3（抗盐雾凝露） |
| 尺寸重量 | 约 145×86×34mm / 0.24kg（文献值，以实物为准） |
| 工作温度 | -20~+60℃ |
| 认证 | CE / UL / IEC 61131-2（以本体标签为准） |
| 状态 | UNITROL 6000 归 Legacy 维护档，新货极少 |
产品介绍
PDD500A101 在 UNITROL 6000 柜里的位置是“励磁调节的大脑”：机端 PT/CT 信号经 UF D128 光隔进它，板载跑电压 PID+PSS，算完三相 SCR 触发角，经光纤送脉冲放大板去门极；同时把过励反时限、V/Hz、低励限制这些“把机组锁在安全区”的活全干了。它不承受转子电流（那是可控硅桥和灭磁开关的活），不供 24V 给别的卡（它自己从背板吃 24V），坏了对运行人员表现是“励磁屏报 CONTROL BOARD FAULT / AVR 切 Manual / 建压超调 8% 压不下来”。
A101 这个尾号要钉死：PDD500A101 是 A101 硬件步进，同系还有早期 A001/A051 等，固件绑定 Digitric 500 某工程版本，跨尾号换要在 Toolbox/Unitrol 软件里核工程最低支持硬件版本。和 PPC907BE（3BHE024577R0101）比：PPC907BE 是励磁主控 CPU 跑整机 AVR 应用，PDD500A101 在同系架构里常作为控制处理/接口级（不同柜型分工有重叠，但件号不互替）；和 GVC736CE101 比：GVC 是它下挂的脉冲执行端，PDD 是发指令的；商家页写“PDD500A101 500A IGBT 驱动桥”是把 PDD 前缀和功率件参数硬凑，本体是 CompactPCI 控制卡不是 500A 功率模块。
应用场景与行业案例
我处理过最典型的一次：水电厂 UNITROL 6000 开机建压，起励超调 8% 且 AVR 切 Manual 不回 Auto。查 PDD500A101 的 ERR 灯闪，Toolbox 读内部日志“AI Ch3 offset drift >5%”，机端电压采样偏低导致 PID 算错触发角。
- 水电励磁：UNITROL 6000 调节柜主处理，双 配置（主+热备），非它不可，因为 Digitric 500 工程 BOM 锁死这块板，换 AC800M 的 PM 卡不认 UF D128 光隔输入。
- 火电励磁：同型柜在汽机发电机励磁，凝露环境靠 G3 涂层扛住，老版无涂层板三年就 AI 基准漂。
- 冶金传动：ACS6000 中压变频控制机架里 做功率柜触发协调，和 PPC907BE 配合。
- 矿山磨机：AC800PEC 整流柜， 跑整流桥触发角，停机检修时拔板清灰必断 24V 背板电。
前年西南某梯级水电站，年度大修后首次建压，AVR 在 80% 额定晃荡不上去。背景是这块 是 2009 年装机，板载 24V 进线背针氧化，实际取到 22.3V 临界，MCU 基准源温漂放大，触发角计算偏差 1.5°。危机是汛期并网窗口。后来从同流域备件库借一块同订货号 3BHE037649R0101 A101 库存件，Toolbox 备份原板 Flash 配置（IP/节点/AVR 整定）→停电拔旧插新→下装配置→建压一次到额定超调 2.5%。说实话 故障前兆是“AVR 偶切 Manual”“起励超调变大”“ERR 灯偶闪”，巡检进 Unitrol 诊断页看 AI 通道 offset 比等报 CONTROL BOARD FAULT 快十倍。
