描述
产品详情

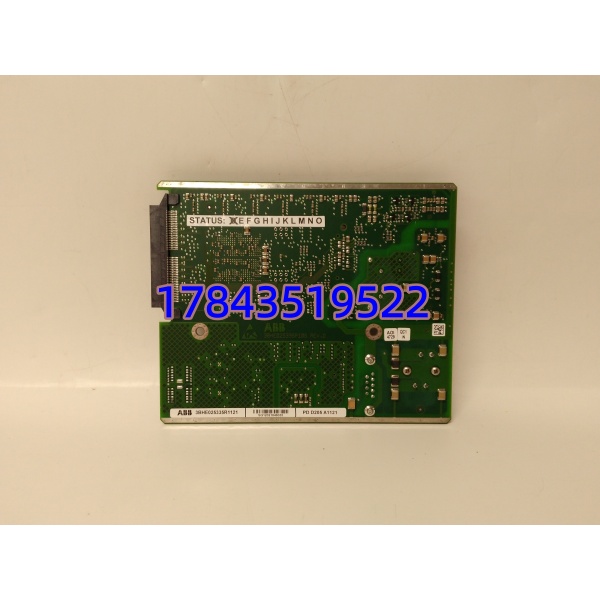

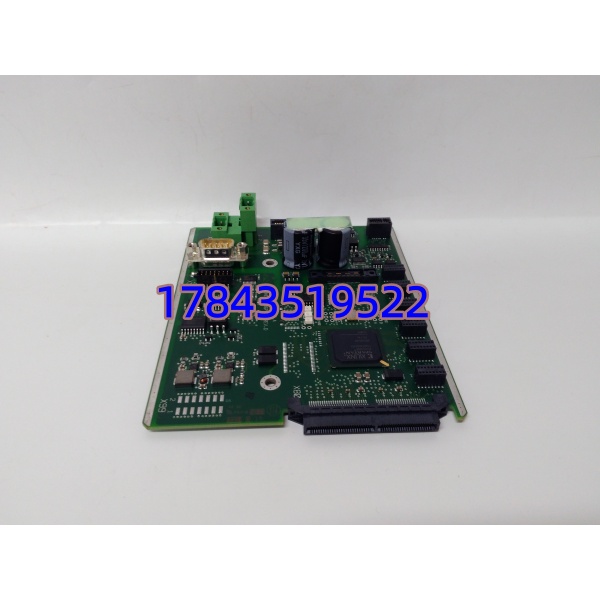

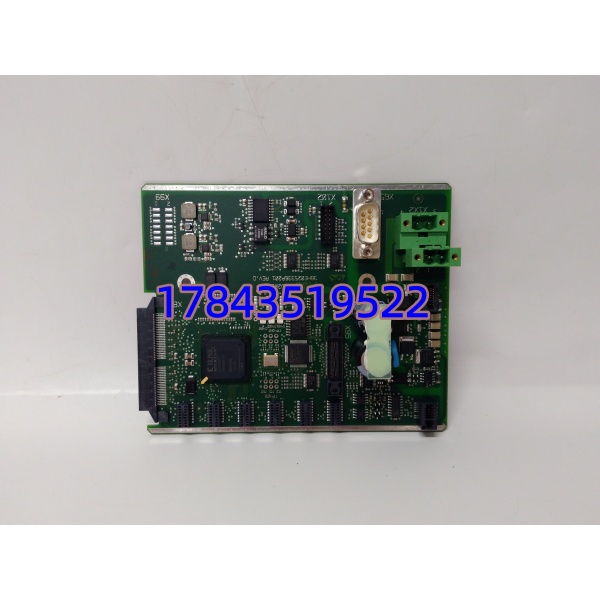

· 型号：PDD205A1121（3BHE025335R1121，同系 3BHE025336P201）
· 品牌：ABB
· 系列：AC 800PEC / PEC800 高速动态控制平台（非 AC800M S800 常规 I/O 卡）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 适配机架 | AC 800PEC 专用 I/O 槽 / PEC800 驱动柜 | 不对 AC800M S800 底板直插 |
| 主控对接 | PCD237A 励磁主控 / 高速传动功率单元 | 背板交互指令与首出 |
| 供电 | 背板 24VDC，板载防反接+过流+短路熔断 | 控制侧与一次强电 2500VAC 隔离 |
| 数字输入 | 少量干接点 DI（灭磁开关位/风机反馈/功率单元故障） | 24VDC 侧，光电隔离 |
| 数字输出 | 多路无源继电器 DO，单触点 AC250V/10A 级 | 直驱灭磁接触器、励磁跳闸、功率柜分合 |
| 总线接口 | 后侧欧式连接器对接 AC800PEC 高速控制总线 | 非 Profibus 接头 |
| 状态指示 | RUN / FAULT / 分路继电器告警 LED | 单路跳闸独立提示 |
| 程序组态 | Control Builder M（PEC 侧） | 通道动作逻辑在 PCD237 应用层定义 |
| 工作温度 | 0–60℃（部分资料 -20–70℃） | 柜内强电磁环境 |
| 安装 | 面板螺钉+背板导向插装 | 非 DIN 单卡自持 |
| 生命周期 | 海外渠道 2025-03 标 EOL Confirmed | 国内靠拆机校验件流转 |
| 关联型号 | PDD205A0121 / PDD200A101 / PDD500A101 | 同系缩略/扩展版 |
产品介绍
（F 历史生命周期验证切入）这块板子在 AC800PEC 励磁柜里属于”平时没人看，跳机全厂找”的典型。ABB 把 PDD205 系列划进 PEC 专用驱动 I/O 后，海外 MRO 渠道在 2025 年 3 月就把 PDD205A1121 正式标成 End of Life Confirmed，原厂新货通道基本关死。 网上一半页面把它写成”32 点 S800 DO 卡”是张冠李戴——S800 的卡插不进 PEC 机架，后端欧式连接器引脚定义也不是一回事，采购单照抄网页参数，到货只能当摆件。
严格来说，它只在配合 PCD237A 且 Control Builder M 里加载了对应 PEC 应用工程时才有意义；单独拿一块裸板插机架，背板会报”未知 I/O 类型”。从 TCO 看，水电厂 AVR 励磁系统里它管的是灭磁开关和励磁跳闸出口，一块板采购价几万，比一次误跳机少发 24 小时电的损失（按 100MW 机组近似七位数）可以忽略不计。所以这类件必须进 A 类冷备，而且备的时候要把”同机组 PCD237A 工程备份+继电器触点容量”一起锁进台账，否则备了板也恢复不了功能。
应用场景与库存策略
励磁 I/O 板失效最阴险：CPU 不报停机，但灭磁开关反馈丢了，ETS 联锁链断一节，等电气事故出来才倒查到是 PDD205 某路继电器粘连。原厂 EOL 后，拆机件继电器触点行程和绝缘电阻是新老混用的最大坑。
- 水/火电机组 Unitrol 励磁柜（PCD237A+PCD235 架构）→ 非它不可（灭磁接触器出口绑死在 PDD205 继电器矩阵，换通用 DO 卡不满足首出响应时间）→ ABC 分 A 类，单机组备 1 件未上电冷备+区域库 1 件周转。
- 冶金轧机 AC800PEC 传动功率柜分合联锁 → 毫秒级 PWM 保护配合 → 建议供应商寄售 1 件，业主不占资金。
- 大功率 SFC 静态变频启动装置 → 驱动晶闸管脉冲许可与故障硬接线 → 备件到货必须做继电器带载通断 500 次老化，别信”灯亮即好”。
- 出口水电 EPC（含 IEC 61508 文档链）→ 必须原厂 COC 与型号追溯 → 拆机件过不了安全评审，LTB 期没赶上的只能走 ABB 返修再认证。
- 同系多机组集团内部 → 3BHE025336P201 与 A1121 可部分互代但 EEPROM 校准数据不同 → 互换前先用 PEC 工程读原板序列映射，禁止盲目热插拔替换。
真实案例：2024 年西南某径流式水电站，3#机励磁柜深夜报”Field Switch Feedback Lost”，PCD237A 首出指向 PDD205A1121 第 4 路 DO 反馈异常。库存系统写”PDD205 备件 1 件”——翻出来是 PDD205A0121（早期 Rev.A，继电器 5A 不是 10A），插上背板识别但灭磁出口测试时触点拉弧。紧急从昆明调一块 A1121 拆机件，报价原厂停产前的 3.8 倍，到货先拆盖测继电器接触电阻 18mΩ（新件应 <5mΩ），换掉两颗 Omron G7J 后才敢并列。反思：冷备件台账写”PDD205″等于没写，必须锁”PDD205A1121 3BHE025335R1121 + 继电器批次 + 已灌同机组 PCD237 映射版本”。
