描述
产品详情

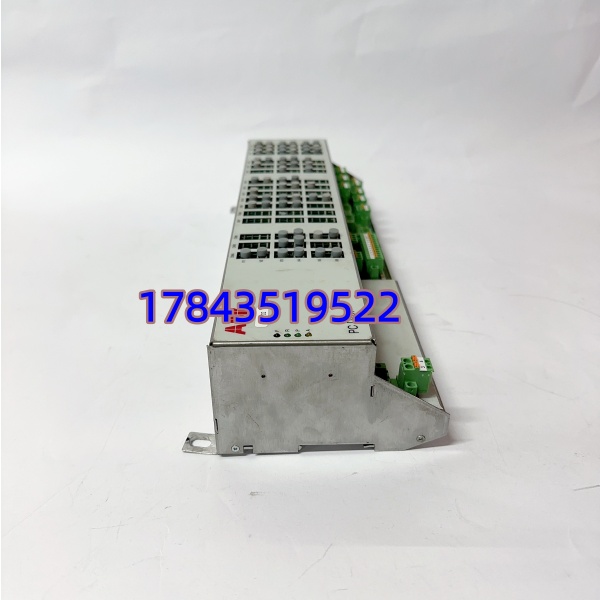

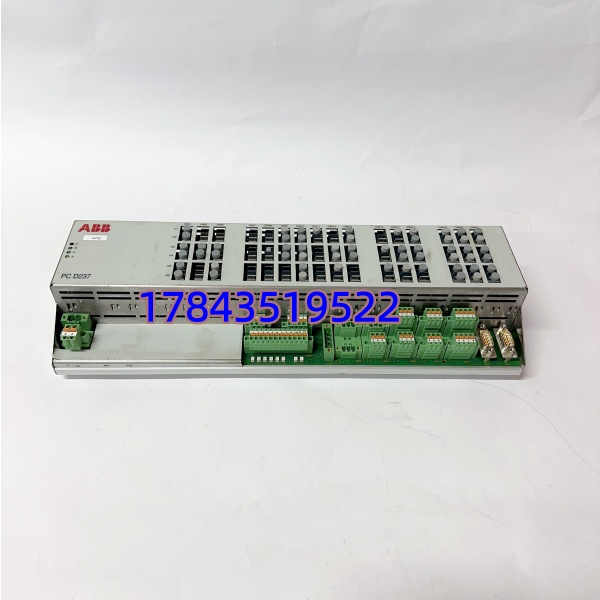

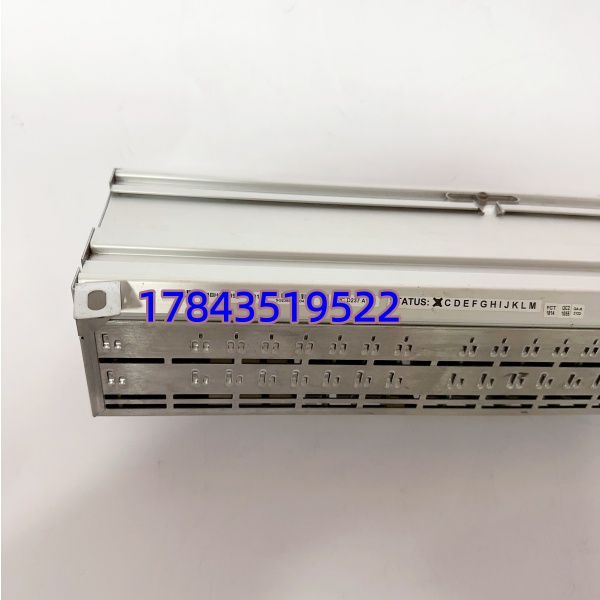

· 型号：PCD237A101（3BHE028915R0101）
· 品牌：ABB
· 系列：Procontrol P / Procontrol 70 — ECPU-1 (Extended) Central Processor Module
规格参数
- 产品类型：Procontrol P 系统 ECPU_1 增强型中央处理单元模块（主 CPU 卡），插中央机架 Slot 1
- 适用系统：ABB Procontrol P（含后期版）、Procontrol 70 分散控制系统；部分可与老 ECPU(N895600512D) 同机架混版本（需核固件兼容）
- CPU：Motorola MC68040 或 ABB 定制 RISC（依版本年代，PCD237A101 多为 68040 或早期 PowerPC 级——以板面主芯片丝印为准），主频 25～33MHz
- 协处理器/FPU：MC68882 或片内 FPU（68040 集成）
- 固件存储器：EPROM/Flash 存 Boot + OS Kernel，典型 2～4MB
- 用户程序存储：板载 NVRAM + 电池备份 SRAM（PCD237 版通常 ≥1MB～2MB，较早期 N8956 版大），存控制逻辑/I/O 映射/符号表
- 电池备份：板上或外挂 NVRAM 模块带 3.6V 锂电池（典型 DS1230Y/DS1643 类），寿命 5～7 年——到期必须带电更换防程序丢失
- 系统总线：Procontrol 专有并行背板总线（P-Bus/C-Bus），与 DI/DO/AI/AO/TCMP I/O 模块及通讯 CP 交互
- 扩展接口：通过子板（类 N895600051C 兼容或 PCD 专属记忆卡）提供串口/扩展内存，具体以实物 BOM 为准
- 状态指示：面板 LED — RUN（运行常亮）、STOP（停）、ERR（故障闪）、BAT（电池低闪）、COM（背板活动）
- 供电：由 Procontrol 中央机架背板供 24V DC（18～30V 允许），典型功耗 10～15W
- 安装：插入 Procontrol 中央机架最左槽（Slot 1），旋紧锁定柄；子板垂直插接或层叠（依物理设计）
- 组态软件：Procontrol Engineering Tool / 早期 ABB PG2 Configurator——程序下装 via RS-232 或专用编程单元
- 冗余支持：部分 Procontrol 架构支持双 CPU 热备（两片 ECPU_1 一主一备），要求同固件版本+电池良好
- 工作温度：0 ～ +60℃（存储 -40 ～ +70℃）
- 湿度：5%～95% RH 非凝露
- 尺寸/重量：标准 Procontrol 模块 ≈190×40×260mm（含子板略厚）/ ≈0.6～0.7kg
- 认证：CE、cULus（以铭牌为准）
产品介绍
PCD237A101 是 Procontrol P/70 系统真正跑控制程序的”大脑”——汽机旁路顺控、燃烧管理、化水顺控全存在这里 NVRAM 里，通过专有背板总线周期性扫描 I/O 模块。它与早版 ECPU(N895600512D) 引脚兼容但固件/内存容量不同（PCD237 通常带扩展用户内存支持更大应用程序），组态软件内需选对应 CPU 类型下装。跟 AC800M 不同，用户程序靠电池备份 NVRAM 保持——电池没电或过期不拔出程序清零，这是现场最致命风险。
坦白讲这板硬件故障率低，我遇过 90%”CPU 不启动”是 NVRAM 电池耗尽（5～7 年寿命）或 24V 背板电源纹波致偶发 Watchdog Reset。真板坏多因老电解电容鼓包。有一点要注意：PCD237A101 与 N895600512D 可共存于同架构但固件需匹配——换件时优先找同型号 PCD237A101 同版本；若替以 N895600512D 需确认应用程序大小不超过旧版内存且工程重编译/确认兼容，不确定时别乱降配替用致程序裁减报错。另外电池到期必须带电更换。
应用场景与行业案例
我在现场遇过电厂化水 Procontrol P 站开机报”Battery Low — NVRAM Data Lost?” 运行已 9 年未换。趁小修窗口带电拔旧 NVRAM 模块（或整电池夹）换新 DS1230Y，上电确认 BAT LED 灭程序完整——躲过一劫。邻厂类似没在意停电再开机全站空程序，花两天重录。
典型场景：
- 火电厂化水/除灰 Procontrol P DCS：PCD237A101 做阴阳床顺控+pH/电导率 PID，非它不可因老线沿用 Procontrol 架构
- 造纸机干部/压光部 Procontrol 70 控制：中央机架 ECPU_1 跑张紧/施胶顺序联锁，保留原程序不动只换老化 CPU 板
- 冶金小型加热炉燃烧管理：Procontrol P 做空燃比控制+安全切断，双 ECPU_1 热备（需同版本）
真实案例：某化水站 Procontrol P 系统大修停电 72h 后上电 PCD237A101 RUN 灯不亮 ERR 闪——串口终端显示 “NVRAM Checksum Invalid — Default Config Loaded”，用户程序空。查 NVRAM 模块（DS1230Y 带电池）生产日期超 11 年电池放完。幸三年前有次维护做过 .pcf 工程备份，重新下装恢复约 3 小时。无备份需按最后一次 I/O 表手敲——老系统文档易丢。此后订规矩：Procontrol 站每年点检电池电压，到期带电更换，机旁备一块测好同版本 CPU 套件（含子板）。
