描述
产品详情

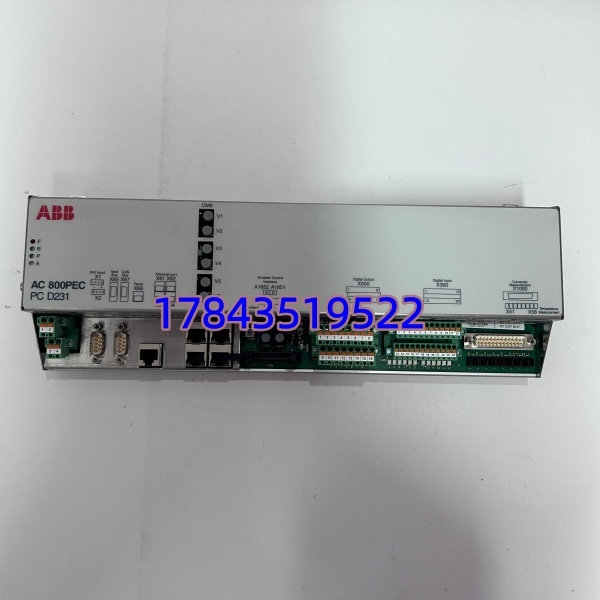

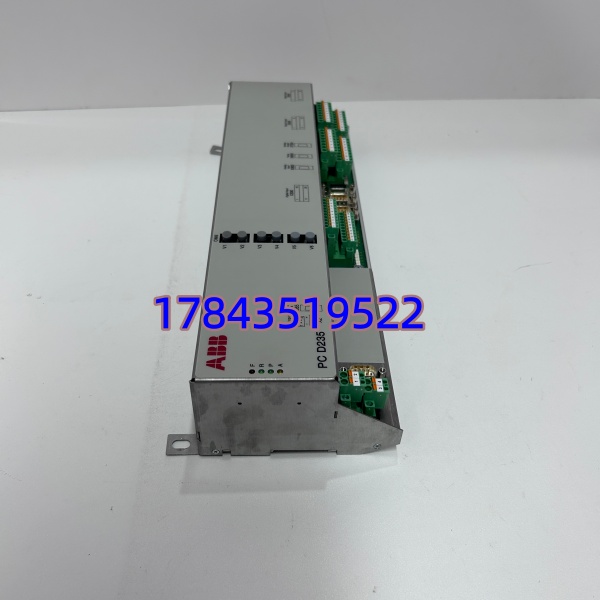

· 型号：PCD235A101
· 品牌：ABB
· 系列：Unitrol® 5000 Excitation System — PCD235A Digital Controller Module，物料号 3BHE032025R0101
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PCD235A101（Unitrol 5000 励磁数字控制器） |
| ABB 物料号（Order No.） | 3BHE032025R0101（采购以此为准，板面 Art No. 印 PCD235A101） |
| 制造商 | ABB Switzerland Ltd. / ABB Power Generation（匈牙利/瑞典产常见） |
| 适用系统 | ABB Unitrol® 5000 静态励磁系统（Static Excitation）、Unitrol® F 自并励/三机励磁改造项目，通常双套(A/B 冗余)配置 |
| 模块类型 | 励磁调节器主 CPU / 数字控制器 — 执行 AVR、FCR、限制器(Limiter)、PSS、起励/灭磁顺序控制 |
| 处理器 | 32-bit RISC 嵌入式 CPU（依 HW Rev 为 Motorola/PowerPC 架构或 ARM-based），带看门狗与硬件时钟 |
| 非易失存储 | Flash EEPROM（固件 + 参数组，通常 2 组可切换参数 Set A/B），备份 SRAM 带超级电容或电池后备（依版本） |
| 模拟量输入(经 I/O 板) | 发电机 PT 电压、定子电流、励磁电流/电压（经 PCD230/231 AI 板调理送 PCD235A101 处理） |
| 数字 I/O(经扩展板) | 起励命令、灭磁联跳、增减磁、通道切换、运行/试验模式等 DI/DO（经 PCD230/231 DO 板） |
| 通信接口 | 1–2× RS-232/485（调试/Modbus RTU）、1–2× 10/100Base-TX Ethernet（Modbus TCP / ABB IONet / CMTool 接入），依 HW Rev |
| 人机接口 | 前面板 LCD + 键盘（依屏柜设计可外接）或经由 CMTool（PC 软件）在线监视/修改参数、录波 |
| LED 指示 | RUN（运行）、ERR/FAULT、COM（通信）、SYNC（双通道同步，冗余配置时）、PWR |
| 配套 I/O 模块 | 通常配 PCD230A/B/C（模拟量 I/O 板）、PCD231（数字 I/O 扩展）、PCD237（脉冲放大/触发接口）——PCD235A101 不直连现场 CT/PT |
| 冗余支持 | 双 PCD235A101（A/B 通道）热备自动切换（跟踪模式），任一套故障自动切另一套无扰动 |
| 供电 | 由 Unitrol 5000 屏内 DC 24V 或 48V 背板供给（典型功耗 8–15 W），反极性/过流保护 |
| 配置软件 | ABB CMTool / Unitrol 5000 Commissioning Tool（参数上/下载、在线示波、故障录波回放） |
| 安装方式 | Unitrol 5000 控制屏专用插槽（导向 rail + 欧式针座），与 I/O 板背板互联，通常竖直插装 |
| 工作环境 | -20℃～+70℃（运行），5%–95% RH 非凝露，IEC 60255-21 振动/冲击 |
| 贮存环境 | -40℃～+85℃ |
| 认证 | CE、cULus、DNV（依批次）、符合 IEC 60255 |
| 物理尺寸 | 约 233×160×30 mm（Eurocard 格式 6U 或定制高度），≈0.4–0.6 kg |
| 生命周期状态 | Unitrol 5000 平台整体 Active Support； 早期 HW Rev 交期 6–20 周波动，个别 NRND，二手测好/NOS 流通 |
产品介绍
在某 330MW 机组碰过——运行中励磁 B 通道 报”Self-Test Fail — RAM Parity Error on Power-Up”，复位后偶尔能起来但 2 小时后复现，判定板上备份 SRAM 或超级电容老化致参数区校验失败。切换 A 通道继续运行（双冗余立功），换 B 板后重灌参数恢复。 就是 Unitrol 5000 励磁调节器的”大脑”：跑 AVR 闭环（机端电压给定↔PT 反馈→PID→触发角→励磁电流）、PSS、过励/欠励限制——它挂了单通道可切另一套，双通道同时故障（或切换失败）发电机可能失磁跳闸。严格来说 3BHE032025R0101 是采购物料号， 是型号铭牌印字，换新时建议同 HW Rev 或大版本向上兼容（通常向下兼容有限，旧参数需经 CMTool 转换），并确认配套 I/O 板（PCD230/231 Rev）握手正常。
从 ABC 法看属顶级 A 类——缺了整台机失磁保护可能动作跳闸，按励磁屏通道数 N+1（通常双通道配 1 块冷备可周转）入库，注意参数备份（Set A/B 两组）是更换前提，只换板不灌参＝白换。
应用场景与库存策略
是 Unitrol 5000 励磁 AVR 核心——单通道故障在双冗余配置下降冗余（仍可运行），双通道同时不可用→发电机失磁或无法建压开机。ABB 仍供但早期 Rev 交期长（8–20 周），二手 NOS 流通但板载备份 SRAM/超级电容老化是隐患，要求卖家换新后备电池/超级电容或提供上电自测通过报告。
- — 唯一运行 AVR 算法单元，非它不可 → 建议按通道配置 N+1 冷备（通常 2 通道配 1 块周转备件），多台机组可共享但须确认 HW Rev 兼容
- 老厂 Unitrol F 改造过渡（早期 PCD235A 初版→A101 升版） — 计划整体升级新 Unitrol 5000 或 Unitrol 6080x → 老装置维持最低库存，新改扩建指定最新 PCD235B/C 或替代平台不增订早期 A101（若已有 A101 维持兼容备件）
- 多台同类机组集中管理 — 统一 HW Rev + CMTool 版本降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（SRAM/超级电容老化率约 10–15%/10 年，湿热环境更高）
- 现场条件恶劣（高温高湿） — 加速电解/电容老化 → A 类 Top 5%，年度点检 CMTool Read → Verify Parameter CRC + 做 Full Project Archive（含 Set A/B）存两地
真实案例：
南方某 600MW 超临界机组，Unitrol 5000 双通道励磁（A/B 各 + PCD230 I/O）。大修后开机建压过程中 B 通道报”Parameter Checksum Error — Reload from Archive”，Reload 后 OK 但 3 次开机均复现——判定板载 EEPROM 某扇区边际坏块致参数 CRC 偶尔失败。切换 A 通道正常建压并网，B 通道离线待更换。库房无备件（只登”励磁备件模块”无具体型号），ABB 代理调新原包 13 个工作日（跨国物流）。期间单机运行（A 通道热备），停机小修时更换 B 板并用 CMTool 重灌参数+校验通过。事后把 3BHE032025R0101 从”B 类电气备件”提入”A 类”，每台机配 1 块冷备并要求继保班每半年度做 Unitrol 屏”Parameter → Save to File → Verify CRC”。教训一句话：励磁 CPU 板不常坏但坏了影响机组能否开机——比备件更值钱的是两套完整参数备份（Set A & Set B）存离线和 CMTool 工程文件，否则新板到手你还得现调 AVR 参数，费时且易引入设定偏差。
