描述
关键技术规格
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | PCD235 A101 / 3BHE032025R0101 | ABB UNITROL 6000 核心控制板 |
| 处理器架构 | 增强型 DSP + FPGA | 实时并行处理励磁算法 |
| 供电方式 | 双冗余 24 V DC（20–28 V DC） | 典型功耗 ≤15 W，支持热插拔更换 |
| 模拟量输入 | 3 路 ±10 V 或 ±20 mA | 16位高分辨率，用于机端电压/电流采样 |
| 模拟量输出 | 3 路 ±10 V | 12位分辨率，输出励磁参考/监视信号 |
| 数字量输入 | 12 路 干接点 | 兼容 24 V / 48 V DC |
| 继电器输出 | 16 路 Form C | 最大 250 V AC / 5 A，用于报警与联锁 |
| 温度测量接口 | 3 路 PT100 / PTC | 监测发电机绕组或轴承温度 |
| 通讯接口 | 3×高速光纤收发口 | 可选配 Modbus RTU / Profibus DP / Ethernet |
| 控制精度与响应 | 精度 ±0.5% F.S.，阶跃响应 <100 ms | PID 扫描周期达微秒级 |
| 物理尺寸与重量 | 约 373 × 73.5 × 142 mm / 0.98 kg | 插入式安装至专用机笼 |
| 工作温度 | -25°C 至 +70°C（无凝露） | 存储温度 -40°C 至 +85°C |
产品深度介绍

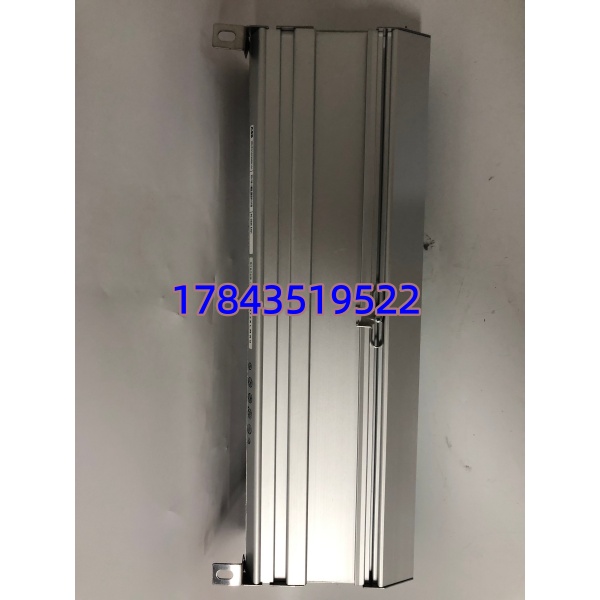

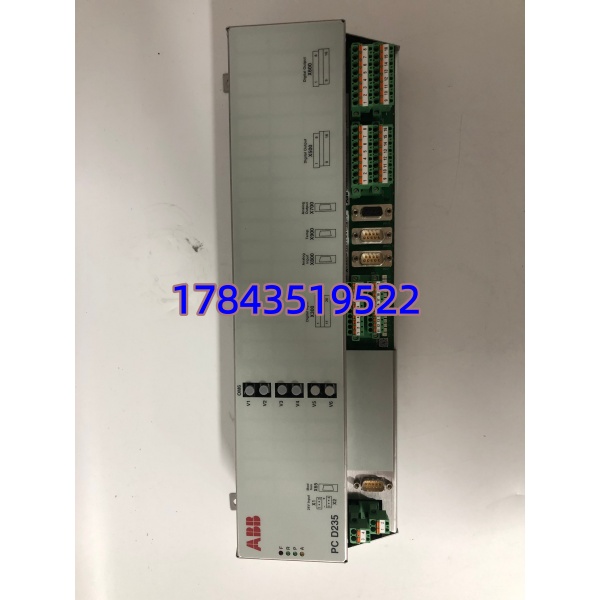

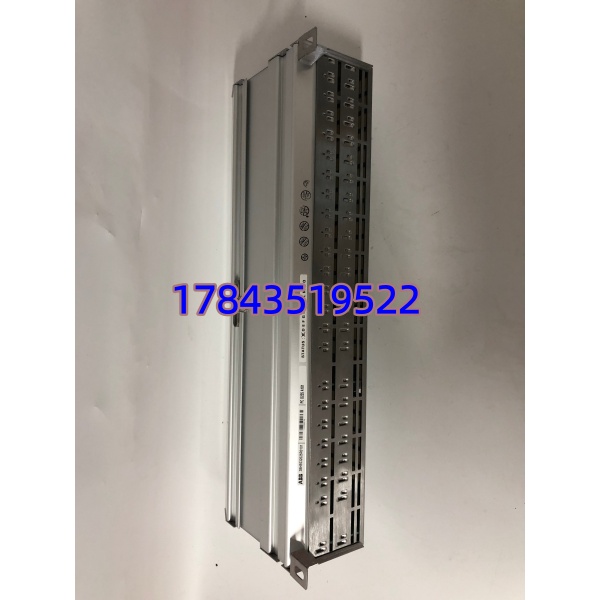

ABB PCD235A101 是 ABB UNITROL 6000 及 1000 系列励磁系统中的核心 CIO 主控板（基于 AC 800PEC 平台）。它集成了数字控制器、微处理器和电源，主要承担发电机的自动电压调节（AVR）、无功控制、PID闭环运算以及励磁限制与保护等核心任务。
相较于前代产品，A101版本升级为FPGA并行处理 + DSP串行算法架构，将PID扫描周期压缩至微秒级，电压调节精度高达±0.5%，阶跃响应小于100毫秒。在发电机发生甩负荷导致端电压飙升至1.3倍额定值的危急时刻，该模块能在百毫秒内迅速压制过电压，保障电网安全。
硬件层面，它采用双24V DC冗余供电设计，允许在系统运行时进行模块的热插拔更换。板载了丰富的I/O接口，包括3路模拟量输入、3路模拟量输出、12路数字量输入和16路继电器输出，并配有3路PT100温度传感器接口，现场应用无需再外挂I/O扩展模块。
应用场景与行业案例
典型应用场景
- 火电厂同步发电机励磁控制：作为核心神经中枢，实时调节励磁电流以维持机端电压稳定，应对负载突变。
- 大型水电站机组控制：利用其高精度与快速响应特性，优化水轮发电机组的并网性能和动态稳定性。
- 工业自备电厂与大型电机拖动：为10MW至1000MW级别的同步电机提供高可靠性的励磁控制与安全联锁保护。
真实案例
在某大型火力发电厂中，一台300MW汽轮发电机组的旧版励磁控制器因元件老化，在一次电网波动时未能及时响应，导致机组解列停机。在后续的技改大修中，该厂将励磁系统整体升级为基于 ABB AC 800PEC 平台的控制系统，核心即采用了 PCD235A101 主控板。
升级后，系统利用其微秒级的PID扫描周期和高速光纤通讯能力，成功应对了多次电网扰动。在随后的一次甩负荷试验中，机端电压瞬间飙升，新系统在极短时间内完成了精确的强励与灭磁控制，将电压迅速拉回正常范围，避免了非计划停机事故，保障了电厂的经济效益。
