描述
产品详情

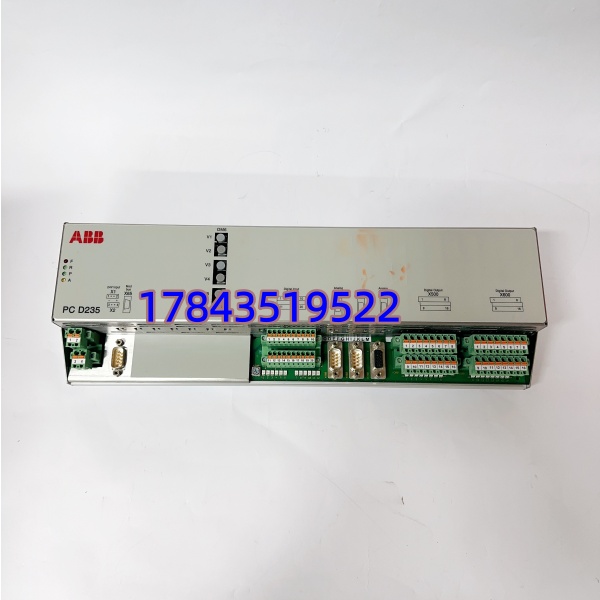

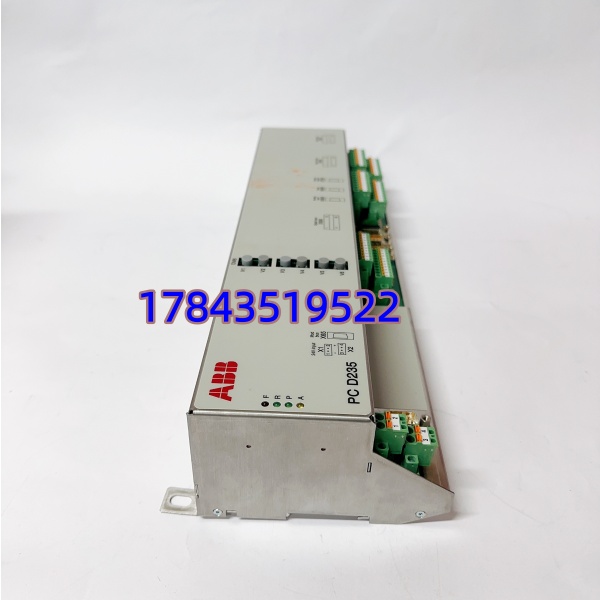

· 型号：PCD235A101
· 品牌：ABB
· 系列：UNITROL 6000 / AC800PEC PCD系列（A版硬件，区别于PCD235B）
规格参数
- 产品型号：PCD235A101
- ABB物料号（Order No.）：3BHE032025R0101
- 产品类别：励磁系统AVR主控调节单元 / 励磁CPU板
- 适用系统：ABB UNITROL 6000（及部分UNITROL 5000升级版）、AC800PEC控制平台
- 核心功能：自动电压调节(AVR)、手动励磁电流调节(FCR)、PSS、过励/欠励/V/Hz限制、强励逻辑
- 供电电压：双路 24V DC（典型范围 18~30V DC，冗余设计）
- 通讯接口：CEX2-BUS（RS-422，连DCS/I/O）、可选Profibus DP、Modbus RTU/TCP（视具体配置版本）
- I/O能力：PT/CT模拟量输入（机端电压/电流/励磁电流采集）、DI/DO用于远方/就地命令及报警、触发脉冲输出至功率柜
- 冗余支持：支持双通道(Channel A/B) 1:1热备，故障切换无扰动（需配套冗余底座及正确组态）

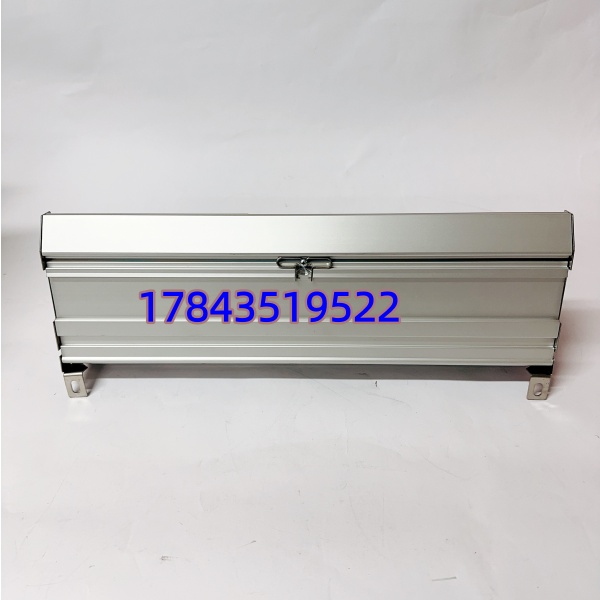

- 物理尺寸：标准3U模块，约 152(宽)×100(高)×380(深)mm，重约 1.3~1.6kg（带散热铝壳）
- 工作环境：温度 -25～+70℃，湿度 5%~95% 非凝露，IP30（机箱内安装）
- 认证标准：CE、UL、IEC 61850、IEEE 421.5（励磁系统标准），部分版本SIL2
- 固件下载工具：PCM600 / UNITROL Engineering Tool（需版本匹配）
产品介绍
PCD235A101是ABB UNITROL 6000励磁装置的”大脑”——发电机机端PT/CT信号进来，这块板跑AVR/PID算法，算出晶闸管触发角送功率柜，维持电压和无功在设定值。它集测量、调节、限制、保护、通讯于一体，上接电站DCS（通过CEX-BUS或现场总线遥调/遥测），下控脉冲放大单元。
跟B版(PCD235B1101)相比，A101是早期硬件版本，FPGA逻辑和固件功能有差异，两者不能直接互换，混用会报类型不匹配或触发异常。坦白讲，A版年代更久远，原厂新件基本绝迹，现在流通的多为库存新件或经老化测试的拆机件，买的时候一定核对后缀——PCD235A101≠PCD235B1101。
应用场景与行业案例
痛点切入
发电机并网运行中AVR板突然死机或EEPROM出错，励磁退出自动模式切手动——此时电压波动大，调度直接盯你。停机换板是最快的救命手段，前提是手头有匹配的PCD235A101备件且固件兼容。
典型场景
- 火电厂/燃机电厂（300MW~1000MW）——UNITROL 6000励磁系统核心AVR，双板热备保证单点故障不停机。
- 水电站/抽水蓄能——频繁起停机及调相工况下快速强励响应，PCD235A101跑PSS抑制系统低频振荡。
- 自备电厂励磁改造——老UNITROL 5000升级保留功率柜，更换控制箱内的PCD系列CPU板获得数字化AVR功能。
真实案例
去年碰到西南某300MW火电机组，大修后开机做AVR阶跃试验，旧报”Watchdog Timeout”反复复位——EEPROM老化导致固件校验失败。翻出库房提前测好的3BHE032025R0101新件，断电拔出旧板（注意先断励磁！），插入新板，用PCM600联机下载参数文件，5分钟回到自动电压调节模式。老师傅感慨一句：”励磁板十年不坏，坏了就是大事，这种卡永远要留一块。”
