描述
模块详情

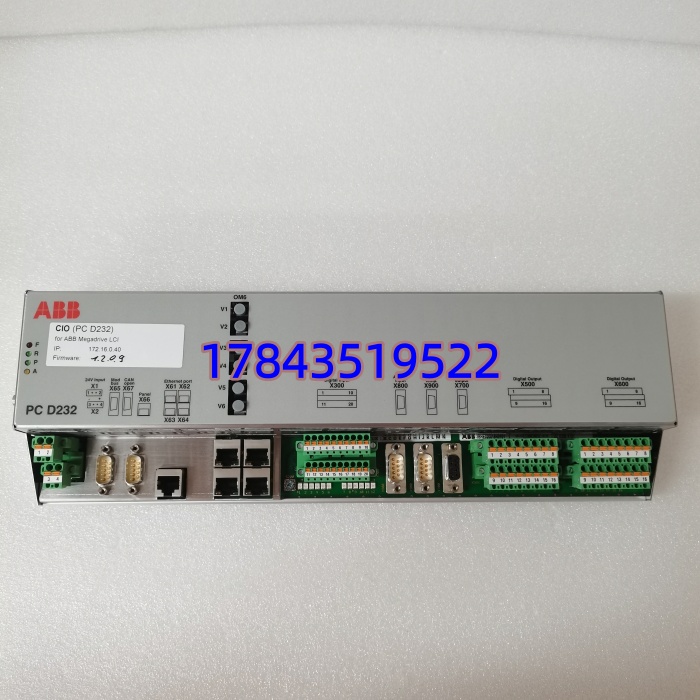

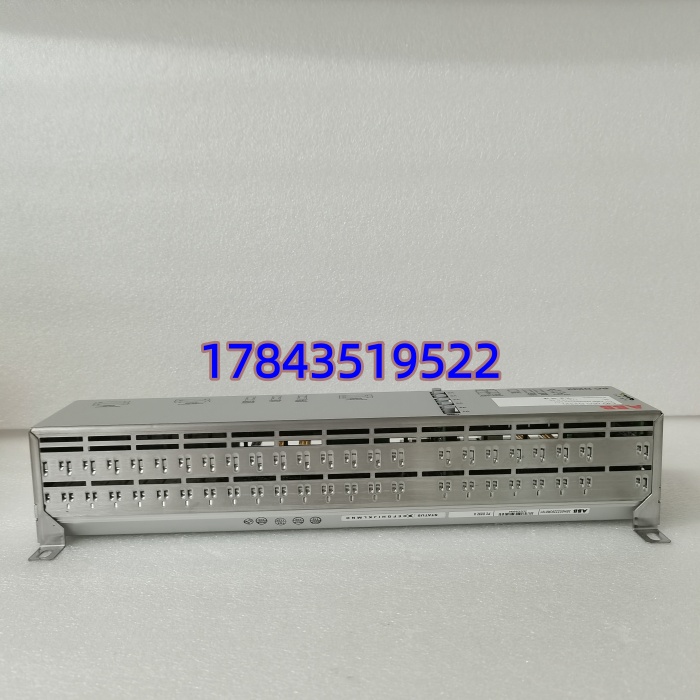

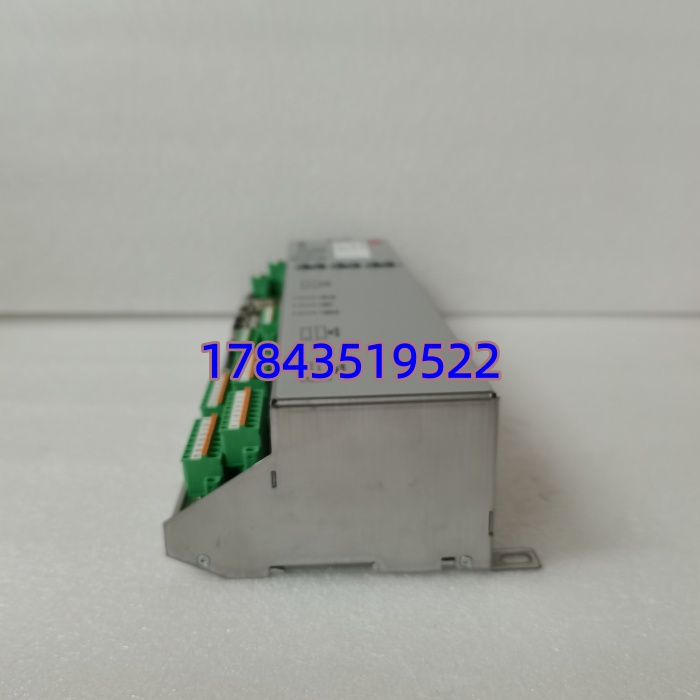

· 型号：PCD232A（3BHE022293R0101）
· 品牌：ABB（Hitachi Energy）
· 系列：AC 800M Communication Module / UNITROL 6000 X-power PEC80-CIO
规格参数
- 订货号：3BHE022293R0101
- 模块名称：PCD232A（PCD232 A101 / PEC80-CIO 变体）
- 适用系统：ABB AC 800M（PM851/PM861/PM864/PM865 等）、AC800PEC、UNITROL 5000/6000 励磁系统
- 产品类型：Profibus DP 通信接口模块（部分版本含 32DI+32DO 本地 I/O）
- 通信协议：Profibus DP-V0 / DP-V1（Master Class 1/2 或 Slave 可配），部分版本支持 Modbus RTU/ASCII
- 物理接口：1× 9-pin D-Sub Female（RS-485 半双工），内置终端电阻开关
- 波特率：9.6 kbps ～ 12 Mbps（自动协商或软件设定）
- 最大从站数：126 个 Profibus 从站/网段
- I/O 数据容量：输入 ≤244 Byte，输出 ≤244 Byte（单从站）；模块总计约 384/384 Byte
- 电气隔离：通信端口与背板间 ≥500 V RMS（部分资料标 1500 V AC 光耦隔离）
- 供电方式：由 AC 800M 背板供 5 V DC（逻辑侧），本地 I/O 版本需外部 24 V DC ±10%
- 典型功耗：约 2.5～5 W（视配置及 I/O 负载）
- 指示灯：PWR（电源绿）、RUN（运行绿）、ERR（故障红）、COM/TXD（通信黄闪）
- 组态软件：ABB Control Builder M / Automation Builder（需对应 GSD 文件）
- 工作温度：0～+60℃（部分励磁版标 -10～+55℃ 或 -25～+70℃，以实物铭牌为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- 安装方式：插入 AC 800M I/O 机架或 XVC770 励磁机架专用插槽
- 防护等级：IP20（柜内安装）
- 认证：CE、cULus、IEC 61131-2、IEC 61784（Profibus）、RoHS
产品介绍
PCD232A 是 ABB AC 800M 系及 UNITROL 6000 励磁装置里的 Profibus DP 通信接口模块，负责把变频器、智能仪表、第三方 PLC 等 Profibus 节点原生挂进 DCS 控制任务，也兼作 UNITROL 6000 X-power 系统的 CIO 通讯处理板（部分批次带 32DI/32DO 本地 I/O 用于断路器状态、跳闸信号采集）。
坦白讲，它比外挂第三方 Profibus 网关省事——不走串口透传，直接走背板总线与 PM8xx 控制器握手，Control Builder M 里导入 GSD 就能组态，主备冗余切换时 Profibus 链路可保持不断（需冗余底座）。RS-485 口带光电隔离和浪涌抑制，变频柜密集的现场不容易被共模干扰打掉。
应用场景与行业案例
我在现场见过太多因为通讯模块隔离不够导致整段 DP 网瘫痪的——特别是励磁室旁边就是大功率整流柜，地电位差能直接干掉不带隔离的第三方网关。PCD232A 这块板隔离做得够，是原厂匹配件，组态不出幺蛾子。
典型场景：
- 火电厂/水电站 UNITROL 6000 励磁系统——采集断路器位置 DI、发跳闸 DO，同时将励磁参数映射到厂用 DCS，非它不可因为是原厂 CIO 板，第三方无法替代励磁底层通讯。
- 冶金轧线 AC 800M 对接西门子 S7-400 PCS 7 做 Profibus DP 主站——把老线第三方设备无改动接入 ABB DCS，省去网关和协议转换。
- 化工装置区智能阀门定位器/质量流量计 Profibus PA/DP 网段——通过本模块做 DP Master，周期性读过程值，诊断快。
- 造纸/制浆 MCC 马达控制中心集成——将 ABB 或施耐德 MCC 的电机状态批量映射到 AC 800M，减少硬接线。
- 存量系统 Profibus 网段扩展——老 AC 800M 机架空槽直接插，不需改底座或重新布线。
真实案例：
南方某 300MW 火电厂 #2 机 UNITROL 6000 励磁柜通讯板老化，运行中偶发”励磁装置通讯中断”报警，运行人员每次得切手动再复归，夜里两点被叫起来。拆开一看是原装早期 CIO 板受潮腐蚀。库房有一块全新 PCD232A 3BHE022293R0101，断电更换（励磁系统在检修窗口退出），Control Builder 重新下载参数（注意：需核对固件版本与 PS2 软件兼容），开机握手正常。之后连续两个大修周期再没出过通讯掉线。老师傅感慨一句——这板子不常坏，但坏了没备件是真要停机。
