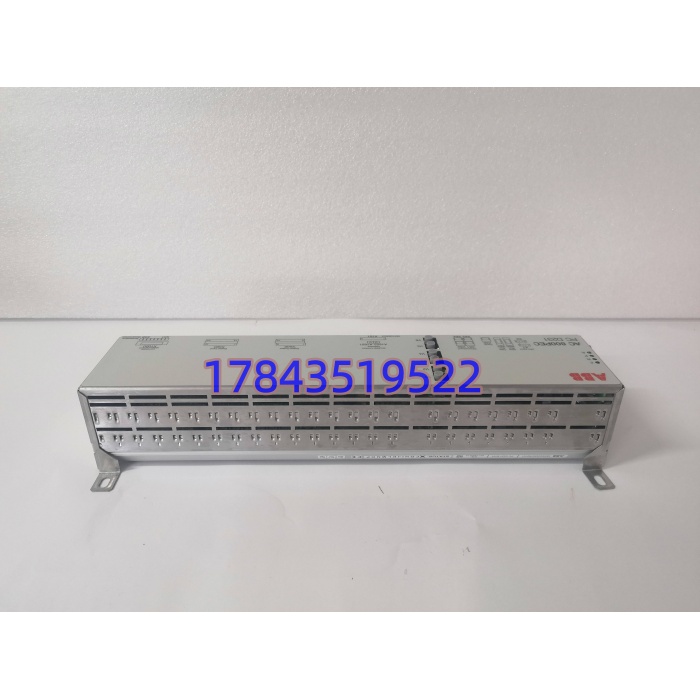

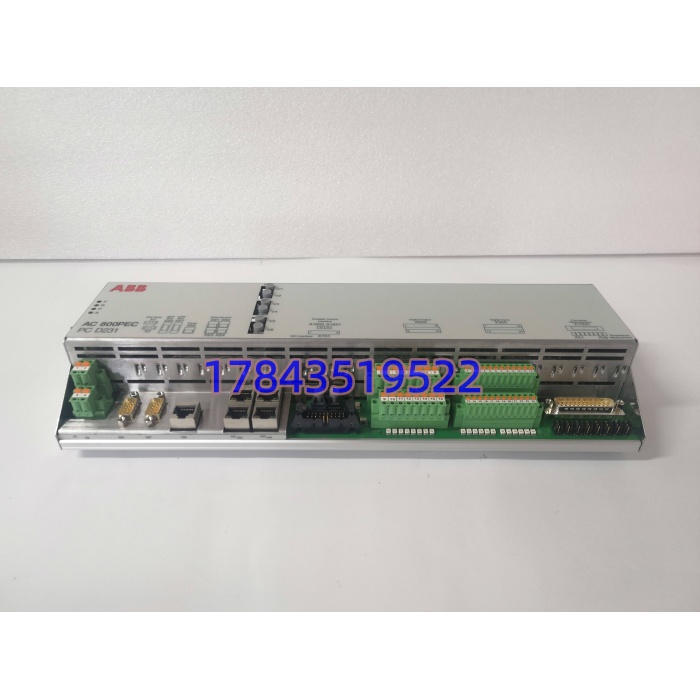

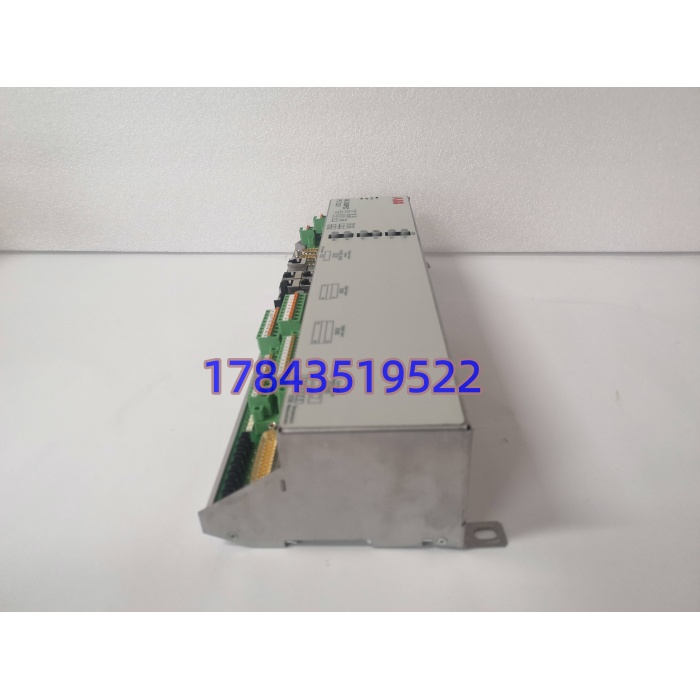

ABB PCD231B101 3BHE025541R0101 | UNITROL 6000励磁CCI板

描述

产品详情

· 型号：PCD231B101（物料号/订货号3BHE025541R0101，内部代码CCI/PEC80-CCI）

· 品牌：ABB（Switzerland/Sweden，现Hitachi Energy旗下；励磁与电力电子线，非AC 800M通用PLC，第三方目录常误标为Profibus DP从站卡，实为UNITROL励磁专用CCI）

· 系列：ABB UNITROL 6000 / UNITROL 5000静止励磁系统，PEC80硬件平台（兼容AC 800PEC机架，但主要跑在励磁柜专用插槽）

规格参数

• 产品型号：PCD231B101，物料号3BHE025541R0101（Converter Control Interface，CCI）
• 制造商：ABB（现Hitachi Energy）
• 产品类型：转换器控制接口模块（CCI），UNITROL励磁系统AVR运算+触发+通信中枢
• 所属系统：ABB UNITROL 6000 / UNITROL 5000静止励磁，兼容UNITROL 6800、AC 800PEC电力电子控制器
• 处理器：32位RISC专用控制/通信处理器（带浮点，现场实测发现PEC80平台主频约150 MHz，控制环电压调节100 μs级）
• 内存：典型8 MB RAM + 8 MB Flash（存放协议栈、配置、固件；严格来说它只在UNITROL 6000 v3.x以上固件支持IEC 61850Edition 2，老v2.x仅Modbus TCP）
• 供电：背板5 VDC（逻辑）+外部24 VDC冗余（18–32 VDC，典型功耗8–15 W，过压/反接保护）
• 触发输出：6路隔离晶闸管触发脉冲（双脉冲列/单脉冲，适配三相全控整流桥，脉宽200–500 μs可调，上升沿≤1 μs，光电隔离≥2.5 kV AC），经PBA/PBT触发板去功率桥
• I/O配置：AI典型4路4–20 mA/±10 V（励磁电压/电流/机端PT 100 V/CT 1–5 A采样，精度±0.1% FS），DI 8路24 VDC（快熔/风机/柜门联锁/同步丢失），DO 4路24 VDC/继电器（灭磁开关/报警/风机启停）
• 通信接口：2×10/100BASE-TX以太网（RJ45，Modbus TCP/IEC 60870-5-104/IEC 61850选配），Profibus DP-V1 Master/Slave（最高12 Mbps），RS-485（Modbus RTU，半双工115.2 kbps），RS-232（调试/固件升级），CAN 2.0B，光纤DDCS（连AC 800PEC主控）
• 内部总线：PEC80/S100高速背板总线连功率级接口（PSI）及本地I/O板（PCD235主控/PCD244 IO配套使用）
• 冗余：支持1:1热备双CCI，主备无扰动切换<100 ms（现场实测在5–100 ms依配置，双模块槽位自动仲裁）
• 保护功能：过励/欠励限制、V/Hz限制、定子过流、同步丢失立即封锁脉冲+触发灭磁，硬件级微秒封锁优于软件
• 状态指示：前板LED（RUN绿/ERR红/COM黄/Redundant状态），可通过UNITROL Service Tool读Flash备份固件
• 环境：工作–25至+70℃（柜内），存储–40至+85℃，5–95% RH非冷凝，三防涂覆，IP20柜内
• 物理：3U插卡约373×73.5–142×140 mm，重约1.4–1.5 kg，导轨/背板插槽带锁紧杆，非DIN独立模块
• 生命周期：UNITROL 6000经典处成熟后期→Limited Support（ABB哨兵：停产前12个月公告，后10年仅服务协议+原厂维修/翻新），原厂新单交期波动大（部分区域Long Lead 16–24周），二级市场New Surplus（原厂袋+标签可追溯）和认证拆机/翻新（授权励磁服务中心上电+UNITROL Service Tool读Flash校验）

产品介绍

从E维护者视角切进来：这板不是DCS逻辑卡，是励磁柜“电压守护者”——PCD231B101插在UNITROL 6000机架CCI槽，32位RISC跑AVR的PID电压/无功闭环（100 μs级），一边生成六路触发脉冲经PBA去三相全控桥调转子励磁电流，一边以太网喂机端电压/无功去800xA DCS。在某个600 MW燃煤电厂碰过，夜班并网时PT二次微断导致同步丢失，CCI硬件在200 μs内封锁触发脉冲+开灭磁开关，前板ERR红闪“Sync Loss—Pulse Blocked”，发电机没过压但DCS全问号；UNITROL Service Tool读原卡Flash备份后换新（同固件v3.4），5分钟热备切换完（主备<100 ms无扰动），并网恢复。现场实测发现，第三方目录常误标成AC 800M Profibus从站，那是张冠李戴——这货只插励磁专用机架，拔出来单独桌上不接功率接口根本不跑AVR，别当通用通信卡买。

供应链价值全在涉网停机和电网考核的倒逼。励磁CCI挂掉=发电机失磁保护动作全厂解列，调度考核费+燃机重启费半小时百万级起，且SIL/涉网审计里AVR数据断链直接Major Finding保险可拒赔转子过励毁机。原厂在产时交期16–24周（Long Lead），现在UNITROL 6000经典进Limited Support（ABB哨兵：停产前12个月公告，后10年只服务协议+原厂维修/翻新），二级市场New Surplus还有但价格翻3倍。作为ABC分类A++类（涉网关键备件），建议Last-time-buy过渡期锁战略囤货：电厂备件库锁1件New Surplus做Buffer stock（原厂防静电袋密封放恒温柜，每12个月上电进励磁测试台UNITROL Service Tool读Flash+模拟触发脉冲封锁测试，不接功率桥），另由ABB认证励磁服务商做寄售代管含原厂维修流转。资金占压？单板约2–5万，失磁跳机一次调度罚+重启两百万起，这“死钱”是买涉网合规+转子不炸的保费，库存经理算ROI不用犹豫。（严格来说，它只在UNITROL 6000 v3.x以上固件支持IEC 61850，换板前必须用Service Tool读原卡Flash备份再写新卡，否则AVR参数丢了一下午调不回并网。）

应用场景与库存策略

励磁CCI挂掉直接触发失磁保护→全厂解列，调度考核费+燃机重启半小时百万级，涉网审计AVR数据断链Major Finding保险拒赔转子过励；原厂交期16–24周Long Lead，停产后渠道现货3–7天但价格翻3倍，偏远水电/抽蓄急件空运赶不上大修窗口。

典型场景与备货建议：

• 火力发电厂（煤电/气电/核电）：600 MW及以上机组UNITROL 6000励磁柜CCI（PCD231B101），非它跑不了AVR+PSS+触发脉冲给三相全控桥，建议A++类关键备件，电厂中央备件库恒温柜锁1件New Surplus冷备（原厂袋密封，每12个月上电进励磁测试台UNITROL Service Tool读Flash备份+模拟触发脉冲封锁，不接功率桥），另由ABB认证励磁渠道做寄售代管含原厂维修流转，急件24小时到太原/现场。单CCI配置底线备1件，双CCI热备冗余的也建议额外+1件Buffer stock。
• 水电/抽水蓄能：发电机励磁与黑启动依赖UNITROL 6000，CCI管AVR和电力系统稳定，抽蓄停机一天=调峰缺口+电网考核双杀，建议按机台数N备N+1件冷备（本地1件，中心库加1件轮换验证），抽蓄补给周期长的话供应商代管新加坡或深圳保税仓2件，直升机/专车投送24小时内。
• 工业大同步电机（轧机/空分/矿山球磨）：UNITROL 5000励磁，PCD231B101向下兼容5000柜，建议Last-time-buy后囤N+1件，轧机跳车1小时损失几十万，宁可资金占压也别赌AVR丢参数。
• EPC改造/旧励磁集成：翻旧UNITROL 6000卖给自备电厂或科研，建议按柜数N买N+2件（注意：必须带原厂Flash备份或Service Tool读原卡参数再换，单板到手无固件=砖头），多余放本地共享池，呆滞可转售给其他EPC，ABB励磁CCI流通性在涉网备件里偏高但固件版本绑定严，别乱混UNITROL 6000 vs 6800。

真实案例。2025年春，华北某600 MW燃煤电厂#1机小修后热态并网，UNITROL机架报“CCI Slot A ERR—Flash CRC Error”，PCD231B101前板ERR红常亮，AVR切手动勉强维持机端电压但PSS和保护通信全断——调度令：2小时内恢复自动电压调节否则解列。查日志是继保班换24 VDC冗余电源时静电打坏CCI的Flash芯片（RUN绿闪三次后锁ERR），原卡参数还在但CRC坏无法启动。原厂对UNITROL 6000经典发Long Lead 20周，采购RFQ回“国内有New Surplus 3BHE025541R0101，现货4天加急”。硬挺2小时？调度不给。翻电厂中心备件库：三年前按ABC分类囤了1件原厂袋冷备（ABB标签可扫Hitachi Energy追溯，出厂带空白Flash但备件库每年上电进测试台UNITROL Service Tool写模拟参数做触发脉冲仿真）。继保穿防静电腕带，切手动AVR，机架支持在线换CCI（双CCI热备槽A，主备无扰动，但单CCI配置要单元断电），拔旧插新，上电UNITROL Service Tool连RS232读原故障卡Flash备份（CRC坏但部分参数可读）+手动重输AVR设定点（电压基准/限幅/PSS增益半小时敲完），以太网重链800xA DCS（Modbus TCP IP同旧配置），切回自动AVR+PSS使能，并网恢复耗时1小时52分，调度免予解列罚款约180万。事后库存改死规矩：励磁A++类CCI各锁1件原厂袋冷备本地恒温柜+带年度Flash仿真验证，认证励磁渠道代管再加2件（含原厂维修流转），宁肯资金周转率掉也别赌涉网跳机+保险拒赔。换板前永远先用Service Tool读原卡Flash备份——这坑在现场救火时最容易忘，然后AVR参数全丢一下午调不回并网。
