描述
产品详情

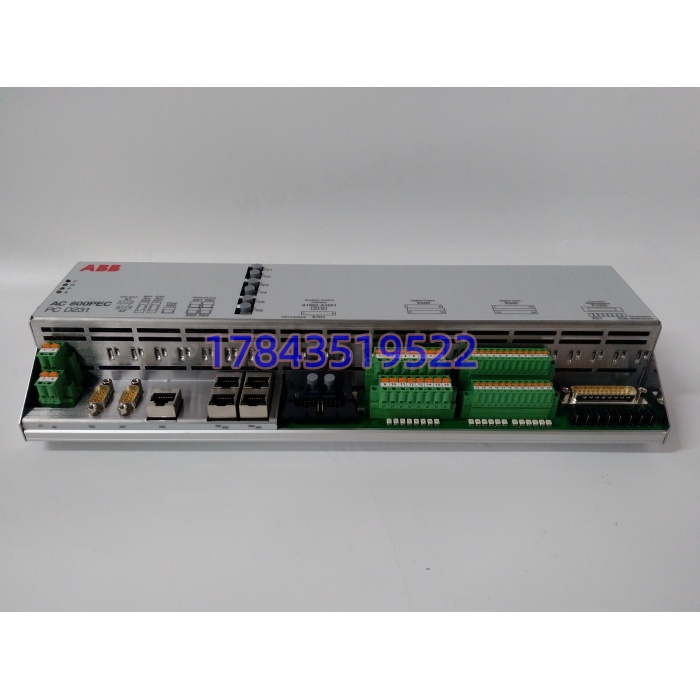

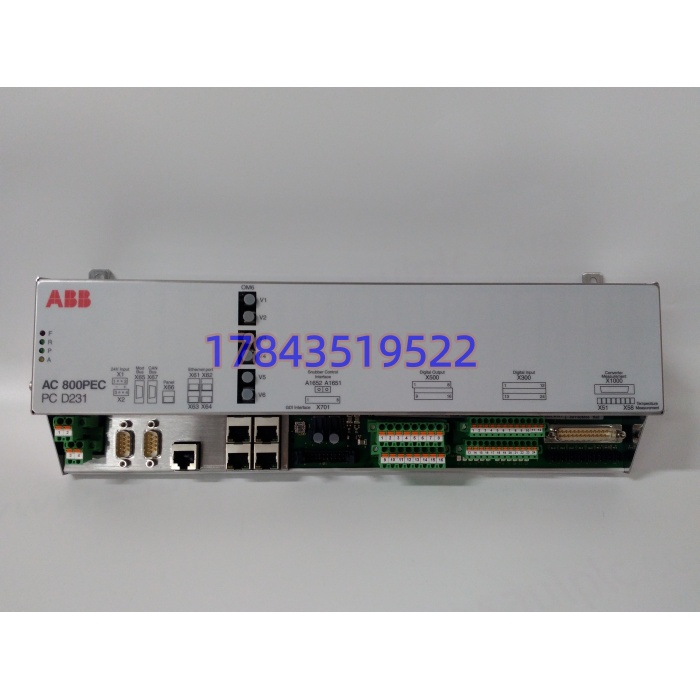

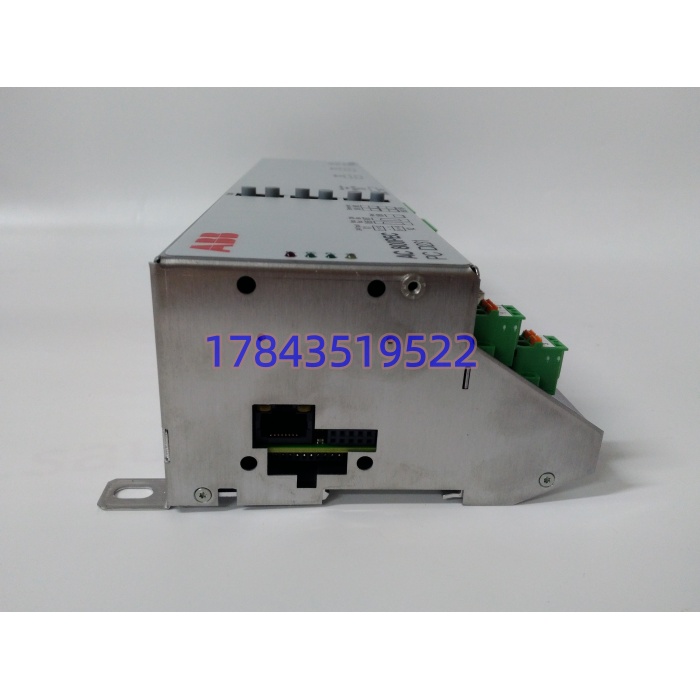

· 型号：PCD231B101
· 品牌：ABB
· 系列：UNITROL 6000 / AC 800PEC（PEC80平台）
规格参数
| 项目 | 参数（以3BHE025541R0101铭牌及UNITROL 6000手册为准，需核对硬件版本尾号） |
|---|---|
| 订货号 | 3BHE025541R0101（PCD231B101，存在-01~-05硬件迭代） |
| 适用系统 | ABB UNITROL 5000/6000/6800、AC 800PEC、PEC80机架 |
| 处理器 | 32-bit RISC 控制/通讯协处理（非通用CPU板，跑AVR接口任务） |
| 供电 | 背板5 V DC + 外供24 V DC（18–32 V），典型功耗8–15 W |
| 同步输入 | 三相100 V AC机端PT，触发角精度±0.5° |
| 触发输出 | 6路隔离脉冲（经PBA/PBT触发板驱晶闸管），适配三相全控桥 |
| 模拟量输入 | 4路（4–20 mA / ±10 V），采励磁电流/电压，精度±0.1% FS |
| 数字量输入 | 8路24 V DC干接点（快熔、风机、桥臂过热、柜门联锁） |
| 数字量输出 | 4路24 V DC（故障闭锁、灭磁辅助、风机起动） |
| 通讯 | S100背板总线连PCD235；对外RS-485(Modbus RTU)、以太网(Modbus TCP/IEC 60870-5-104可选) |
| 冗余 | 支持1:1 CCI热备，主备切换<100 ms无扰动（需系统授权） |
| 机械/环境 | 3U插卡约373×73.5×142 mm / 1.4 kg，IP20柜内，-25~+70℃（存储-40~+85℃） |
产品介绍
PCD231B101是ABB UNITROL励磁架构里容易被低估、但断了就丢远控的CCI板。它不跑完整AVR算法（那是PCD235主控的事），活儿是把主控算出的触发角变成6路实打实的晶闸管脉冲，同时把整流柜快熔、风机、桥温、门联锁收上来回传。说白了，主控脑子和功率桥胳膊之间的神经节就是它。ABB把同步锁相、脉冲隔离、IO调理、背板通讯全焊在这块板上，换板不是换IO模块，是换励磁功率回路的”翻译官”。
和PCD230A早期版比，B101固件带PSS2B/4B模型支持和更高采样率，硬件版本-03以上改了ADC抗混叠；和第三方Basler DECS系列比，它强在和ABB晶闸管柜、灭磁开关、800xA的闭环参数原生匹配，第三方控制器进UNITROL机架要绕协议网关，强励时间常数调不出来。老实说，存量机组续命就认这块板，新项目ABB自己都推AC 700F/800PEC新构型了。
应用场景与行业案例
我在现场遇到过最哑巴吃黄连的，是UNITROL 6000报”Comm loss with CCI”，励磁切手动、远控全失，运行人员不敢动磁场开关。拆下来看PCD231B101的ERR灯常亮，背板金手指氧化一层膜——不是板死，是接触电阻把S100总线拉垮。
典型场景：
- 火电/核电同步机励磁：百万千瓦机组UNITROL 6000标配双CCI，PCD231B101挂PCD235下做脉冲分发，强励2倍/10秒工况靠它守触发角。
- 水电调峰机组：频繁起停，PSS参数在线整定走这块板回传机端电压/无功，换第三方板PSS模型对不上电网要求。
- 工业大同步电机（轧机/空分）：ABB PEC80机架里B101做整流接口，和ACS6000传动共用背板生态。
- 核电应急柴油发电机：华龙一号辅机励磁柜用B101做黑启动电压建立，要求4秒建压，第三方板控制周期跟不上。
- 老机组励磁改造延寿：原PCD230A报废，以B101做pin兼容升级，但必须核固件版本，否则PSS模型缺项。
真实案例：前年华南某燃机电厂，半夜UNITROL 6000跳”CCI redundant mismatch”，双CCI中备板NVRAM里触发角偏置被上次检修误写。手头有块全新余料B101，但卖家没烧对应UNITROL 6000 V2.4固件。我们把坏板拔下、用ABB调试笔记本通过RS-232进bootloader，把env和cal常数dump出来，烧进新板再插回槽位，主备同步后ERR灭。值长说”幸亏你们带了编程器，不然等ABB原厂发板七天，高峰电罚到肉痛”。从那以后他们规定：每块PCD231类板卡出库前先存一份固件镜像和校准常数，别信”同订货号直接插”。
