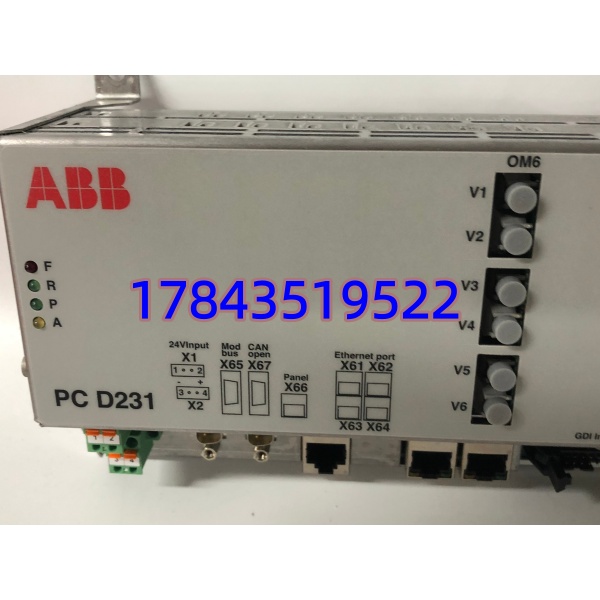

描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 完整型号 | PCD231B101（PCD = Process Control Device，231B = 第2代接口板） |
| 物料代码 | 3BHE025541R0101（ABB 内部物料追踪号，采购必备） |
| 制造商 | ABB Power Grids / ABB Electrification |
| 系统平台 | UNITROL 6000 / 6800 静态励磁系统（Static Excitation System） |
| 供电电源 | DC 24 V（18–32 VDC），支持双路冗余供电，功耗 <15 W |
| 控制功能 | 数字自动电压调节器 (AVR)、电力系统稳定器 (PSS)、V/Hz 限制器 |
| 保护逻辑 | 过励限制 (OEL)、欠励限制 (UEL)、失磁保护 (Loss of Field)、定子电流限制 |
| 模拟量输入 | 4路 ±10V 或 4–20mA（机端电压、励磁电流、系统电压、频率等） |
| 数字量 I/O | 8路 DC 24V 干接点输入（启动、停机、复位等）；4路 DC 24V 功率输出（报警、跳闸等） |
| 触发输出 | 6路高精度隔离脉冲（直接驱动三相全控桥的6个晶闸管，触发角分辨率 <0.5°） |
| 同步采样 | 接入三相 100V AC 机端同步电压，用于计算触发角基准 |
| 通信接口 | 以太网（Modbus TCP）、RS-485（Modbus RTU）、S100 内部总线（与主控 PCD235 交互） |
| 冗余切换 | 支持 1:1 热备冗余配置，主备切换时间 <100 ms（无扰动切换） |
| 工作环境 | -25°C ~ +70°C（工业级宽温，适应电厂励磁柜高温环境） |
| 认证 | CE / UL / KEMA / IEC 60255（继电保护标准） |

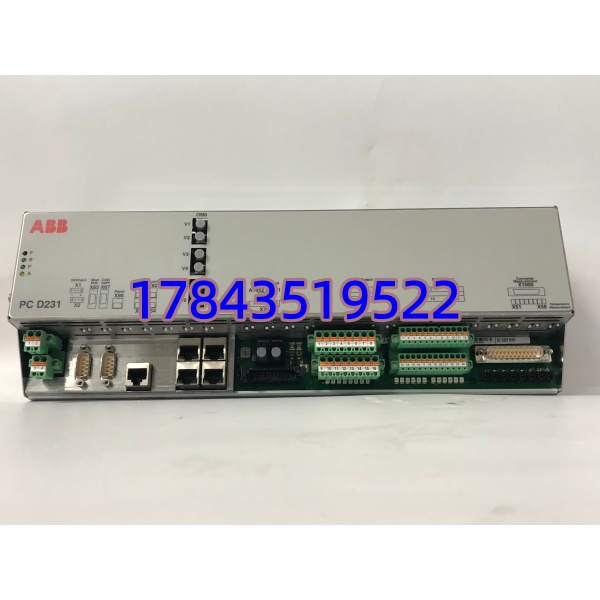

产品深度介绍
PCD231B 是 UNITROL 6000 励磁系统的”神经中枢”。它不像普通 PLC 那样只做逻辑控制，而是专门负责发电机励磁电流的精确调节。简单说，发电机并网后发多少无功、电压稳不稳，全靠这块板子算。它接收主控板（通常是 PCD235）的 AVR 指令，结合机端电压、励磁电流等反馈信号，通过 PID 算法算出晶闸管的触发角，然后输出 6 路隔离脉冲去”点火”整流桥——这个过程每秒钟重复上千次。
这板子最牛的地方在于它的冗余设计。大型发电机组的励磁系统通常配两块 PCD231B 做热备（Active/Standby）。主卡一旦检测到自身故障（比如 CPU 异常、通信中断、电源掉电），备用卡会在 100 ms 内无缝接管控制权，发电机根本感觉不到切换过程。我见过南方某电厂因为省成本只装了单卡，结果卡件风扇故障导致过热停机，全厂停电 4 小时——这教训够深刻。另外，PCD231B 的固件里固化了 PSS（电力系统稳定器）算法，能有效抑制低频振荡，这对电网稳定性至关重要。
应用场景与现场痛点
励磁系统故障直接导致发电机失磁或过电压，轻则跳机，重则损坏发电机转子绕组。PCD231B 作为核心控制板，其稳定性决定了整个机组的命运。最常见的痛点是：运行多年后板载电解电容老化鼓包，导致 24V 电源纹波过大，触发”Power Supply Fault”报警；或者 S100 总线接口芯片因静电击穿，造成主控与接口板通信中断。
典型应用场景：
- 火力发电厂 — 600MW+ 汽轮发电机组
作为 UNITROL 6000 系统的核心接口板，控制励磁变压器输出的晶闸管整流桥，调节发电机转子电流以维持机端电压恒定。
- 水力发电厂 — 混流式/轴流式水轮发电机组
水电机组开机频繁，PCD231B 需快速响应 AVR 指令，在并网瞬间完成电压匹配，并抑制水锤效应引起的电压波动。
- 燃气轮机联合循环 — 9F/9H 级燃机配套发电机
燃机启动速度快，励磁系统需在几分钟内从零起升压至额定值，PCD231B 的动态响应性能在此经受考验。
- 钢铁/化工 — 大型同步电动机励磁
用于球磨机、压缩机等大功率同步电机的启动和调速，要求 具备强抗干扰能力和高可靠性。
案例：去年夏天华东某 1000MW 超超临界机组，运行中突然报”CCI Communication Loss”（ 与主控制器通信中断）。当时正值用电高峰，调度要求必须 2 小时内恢复。现场检查发现 的 S100 总线接口芯片发烫严重，疑似静电击穿。由于该厂提前按我们的建议储备了一块 PCD231B101，运维人员断电更换后，通过 Control Builder M 软件导入原组态参数，系统 20 分钟内恢复正常。事后电厂总工感慨：”这钱花得值，关键时刻能救命。”
