描述
产品详情

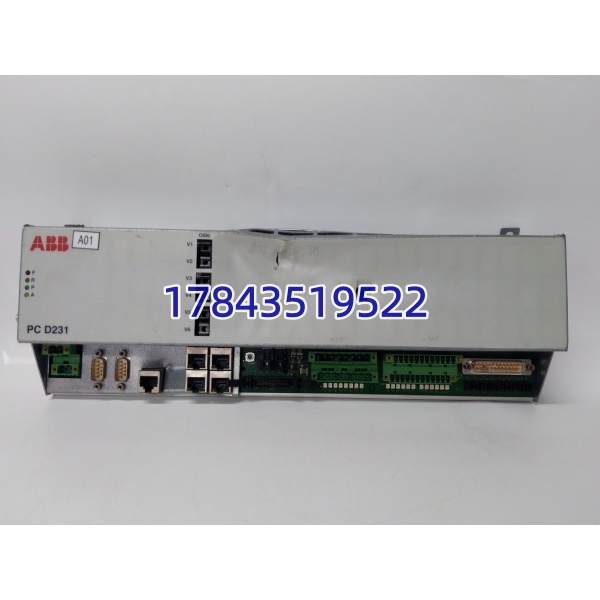

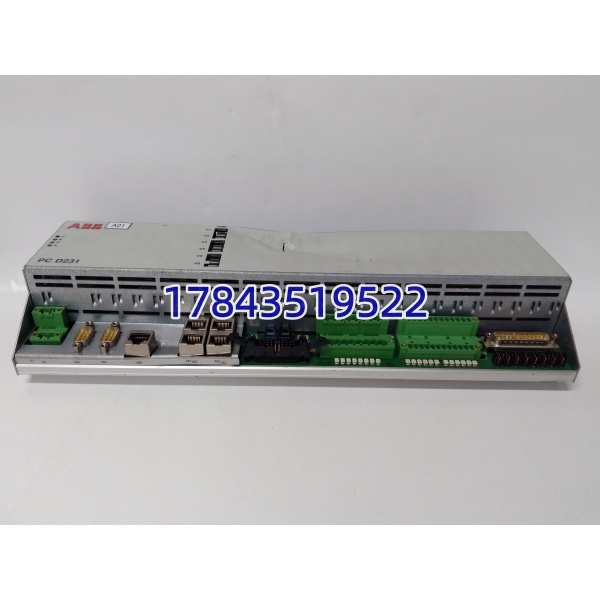

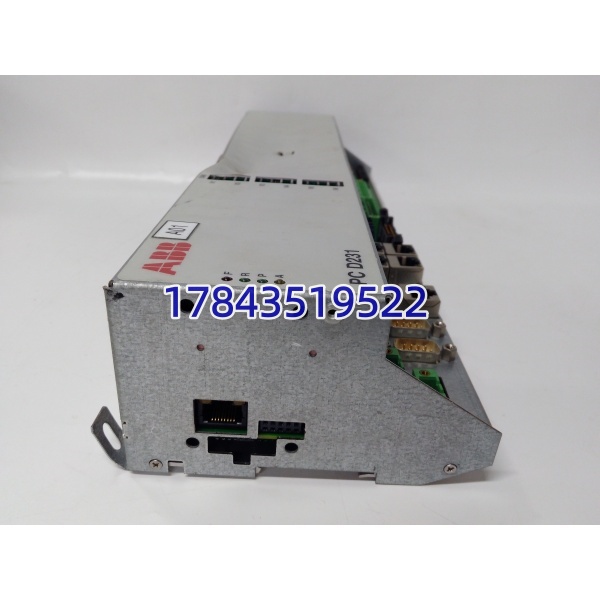

· 型号：PCD231B（ABB Procontrol P 系列，典型标号 3HHE025541R0101，B=版本字母）
· 品牌：ABB Ltd.
· 系列：ABB Procontrol P / Procontrol P’ — Process Control Device (PCD) Central Processor Module
规格参数
- 模块类型：Procontrol P 系统中央处理单元（PCD — Process Control Device），插于 Procontrol P 机架 Slot 1/主控槽
- 适用系统：ABB Procontrol P DCS（1980s–2000s 火电/化工/造纸老装置），部分可与 Advant OCS 经 gateway 互联
- 微处理器：Motorola MC68030 / MC68040 衍生核（依 PCD231 版本及 PCB 丝印），带 FPU（部分）
- 用户内存：DRAM 典型 1–4 MB（依版本），带电池备份 SRAM 保存保持区/累计器；EPROM/Flash 存固件+boot
- 非易失存储：板载 EEPROM 存组态指纹，部分版本带 PCMCIA 或软盘接口（外挂 PG）
- 后备电池：3.6 V 锂电（通常钮扣或柱形包，寿命 5–7 年，建议定期更换）
- 控制周期：典型 100–500 ms 可调（依控制策略复杂度及 I/O 负载）
- 最大 I/O 承载：依网络拓扑，单 PCD 可管理数十块本地+远程 I/O 模块（EA61/ED01 等）
- 编程/组态软件：Procontrol P 用 COMBITROL / PCM (Process Control Module) 软件，IEC 61131-3类 ST/LD/FBD
- 前面板接口：1×RS-232/TTY（PG 口，用于编程/监视）、Status LED（RUN/STOP/ERR/BAT LOW）
- 系统总线：Procontrol P 内部串行/H1 总线经背板连 I/O 模块及扩展单元
- 通讯扩展：可选通过 Procontrol Link 或 gateway 与 Advant OCS / AC 800M 通讯（需额外通讯模块）
- 供电：由 Procontrol P 机架背板供给（+5 V / ±12 V），典型功耗 8–15 W
- 工作温度：0 ～ +60℃（控制室级），存储 -40～+85℃
- 认证：CE，部分版本 GL/LR 船级社认证（依批次）
- 安装：插入 Procontrol P 中央机架最左/指定 CPU 槽，带前面板把手锁定
产品介绍
PCD231B 是 Procontrol P 老 DCS 的”大脑”——负责周期性执行你用 PCM/COMBITROL 工具组态的连续调节（PID、比值、选值）、顺控及联锁，经内部总线管理 EA61b（AI）、ED01（DI）、EA62（AO）等 I/O 模块。它带电池备份 RAM 保存保持寄存器（累计运行时间、配方参数等），掉电不丢；板载 EEPROM 存引导及组态校验信息。
有一点要注意：Procontrol P 系列彻底停产多年，只能找测试合格拆机件。买之前确认：①原系统用 PCD231 还是 PCD230/232（物理兼容但通常固件不同，最好同型号同版本字母 B）；②后备电池状态（旧件电池常耗尽需换新）；③你的 PCM 项目备份是最新的——换新 CPU 需从备份 Restore 或从上位下载应用+参数。
应用场景与行业案例
Procontrol P 最怕 CPU 模块 RAM 比特翻转或电池耗尽——某天停电再来电控制器报”Memory Corrupt”进不了 RUN。换块测试好的 PCD231B 并从最新备份 Restore Application+Parameters 是标准恢复流程，我现场救过好几台。
典型场景：
- 火电 — 老 ABB Procontrol P 机组汽机/锅炉辅机控制：PCD231B 跑 PID + 顺控，管理 EA61b TC/RTD 采集及 ED01 DI 联锁。
- 化工 — 反应装置温度/压力串级控制：Procontrol P 分散架构，单 PCD 控制一个工段。
- 造纸 — 老 ABB 产线传动分部控制：配合 Procontrol P I/O 维持运行。
- 冶金 — 加热炉燃烧控制改造备件：原系统未升级情况下只换故障 CPU。
真实案例：
某 125MW 自备电厂 ABB Procontrol P DCS，#1 机组 PCD231B RUN 灯灭 ERR 闪、BAT LOW 灯亮——测后背电池 1.8 V（耗尽），RAM 校验失败。库房有拆机测试 OK 的同版本 PCD231B (3HHE025541R0101)，断电拔出旧 CPU（记录 DIP 开关位置！），插入新模块，换新 3.6 V 锂电，上电进 Boot Monitor，通过 PCM 软件从最新备份 Restore Application + Download All Parameters，核对 I/O 映射无误后切 RUN，系统恢复正常。老师傅说”幸亏每月做项目备份，不然重新译顺控要两天”。提醒： 换新必须 Restore 应用+参数，空板不带你的逻辑；换完第一次 RUN 建议先做 I/O Forcing 测试确认通道映射。
