描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB (Switzerland / Sweden) |
| 型号 / 订货号 | PCD231B101 / 3BHE025541R0101 |
| 产品定位 | Converter Control Interface (CCI)，UNITROL 6000 / AC 800PEC 励磁控制通讯板 |
| 处理器 | 32-bit RISC（PEC80 平台），带浮点及 FPGA 协处理 |
| 内存 | 典型 8 MB RAM + 8 MB Flash（存放协议栈与组态） |
| 供电电压 | 背板 5 V DC + 外部 24 V DC（范围 18～32 V DC），典型功耗 ≤ 8 W |
| 背板总线 | S100 高速 I/O 总线（连接 PCD235/PCD244 主控及扩展 I/O） |
| 通讯接口 | 2× 10/100 Mbps Ethernet（Modbus TCP / IEC 61850 可选），Profibus DP-V1（≤12 Mbps），RS-485（Modbus RTU），RS-232（调试/固件下载），CAN 2.0B |
| 触发输出 | 6 路晶闸管门极触发脉冲（经 PBA/PBT 触发板驱动三相全控桥） |
| 模拟量输入 | 多路 PT 100 V AC / CT 1 A或5 A 采样，精度 ±0.1% FS |
| DI/DO | 通过 S100 总线扩展独立 DI/DO 模块（本板不直接带现场 DI/DO 端子） |
| 冗余特性 | 支持 1:1 热备（CCI 主备），无扰动切换 <100 ms |
| 隔离耐压 | 通道–系统 / 通讯–系统 光电隔离 ≥1500 V AC |
| 工作状态指示 | 前面板 LED：RUN / ERR / COM / Redundant Status |
| 安装方式 | 3U 插卡式，插入 UNITROL 6000 CCI 专用机架背板（带导向销及锁紧杆） |
| 工作环境 | -25～+60/70 ℃，5%～95% RH 非冷凝，EMC 符合 IEC 61000-4 |
| 防护等级 / 认证 | IP20（柜内安装），CE / UL，部分固件版本满足 IEC 61508 SIL 2 |
| 物理尺寸 (H×W×D) | 约 373 × 73.5 × 142 mm（典型 3U 插卡规格） |
| 净重 | 约 1.3～1.5 kg |
产品深度介绍

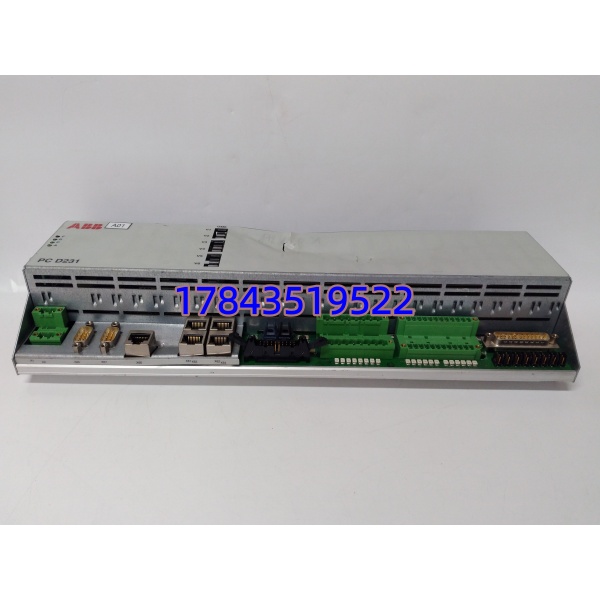

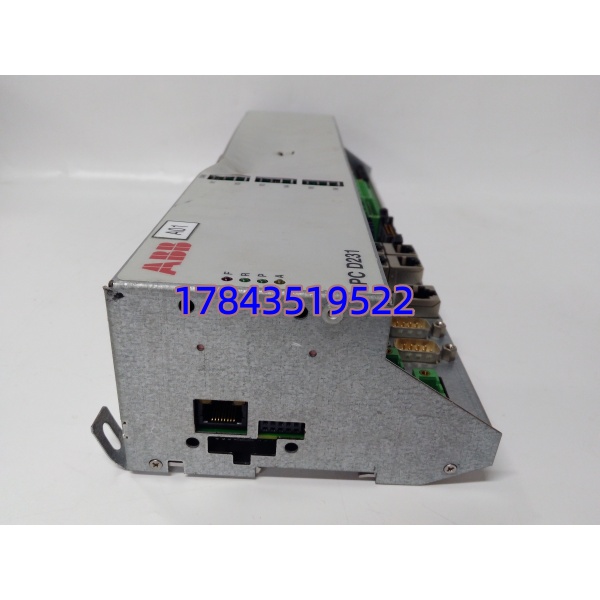

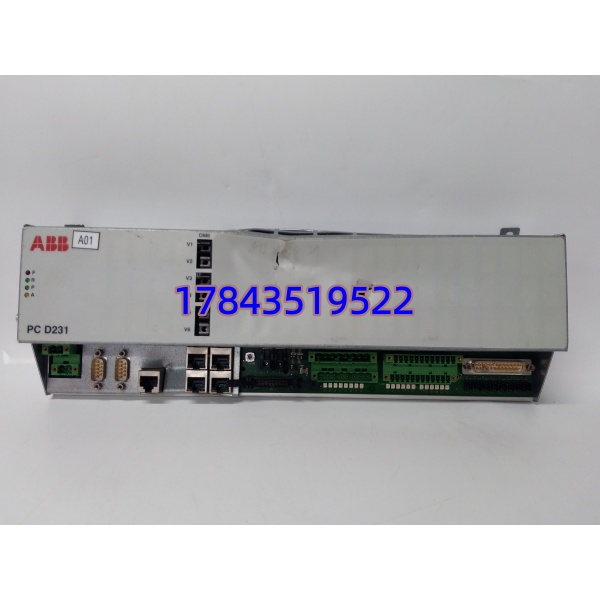

PCD231B101（3BHE025541R0101）是 ABB UNITROL® 6000 同步发电机静态励磁系统的核心控制与通讯接口板（CCI），位于励磁柜前置机架，上联 System 800xA / Symphony Plus DCS 或第三方监控系统，下接 PCD235/PCD244 主控及 S100 扩展 I/O、晶闸管触发板（PBA/PBT）。它执行自动电压调节（AVR）、PSS 电力系统稳定器、过励/欠励限制及 V/Hz 控制算法，并将励磁电流/电压/无功功率等数据实时上传 DCS，是励磁系统与上级控制网络之间的唯一”关口”。
这块板子的设计亮点是内置 32-bit RISC + FPGA 本地处理触发时序和通讯协议栈，不占用主控扫描周期，确保毫秒级阶跃响应；通讯口同时具备 Ethernet（Modbus TCP/IEC 61850选配）、Profibus DP、Modbus RTU 及 CAN，适配不同电厂 DCS 接入现状；支持双 CCI 1:1 热备冗余，主卡故障无扰动切换，避免因单点失效导致发电机失磁跳闸。对于电厂来说，它是防止非计划停机、满足电网 AVR 精度考核（±0.1% FS）的关键备件。
入库验收与功能测试
我们按以下流程对该型号做逐片检测，出库附带测试报告（Test Report）：
1. 入库验收检测
- 来源追溯：核验 ABB 原厂装箱单/报关单，记录序列号 SN 并与铭牌核对。
- 防伪识别：检查原厂激光镭射码、防伪标签无二次粘贴痕迹。
- 外观检查：金手指无氧化磨损、阻焊层无修补痕迹、电解电容无顶部鼓包漏液、板上无飞线重焊。
- 附件核对：原厂说明书、出厂校准标签齐全。
2. 上机功能真机测试（Live Test）
- 测试环境：搭建 ABB UNITROL 6000 测试机架或兼容 PEC80 背板 + PCD235 主控仿真器，品控台使用 Fluke 115C 真有效值万用表及示波器观测脉冲。
- 测试内容：
- 通电自检——观察 RUN 绿灯常亮、ERR 灭，前面板 LED 状态符合手册要求。
- S100 背板通讯握手——与仿真主控建立连接，读取模块身份信息（Type/Rev/SN）。
- 触发脉冲测试——在测试模式下输出 6 路触发脉冲，示波器确认脉宽/相位关系正常。
- 以太网 & Profibus DP 挂网通讯——实测 Modbus TCP 寄存器读写、DP-V1 从站应答。
- 连续带电运行 >24 h，红外测温枪记录板面温升 ≤ 环境温度 +15℃。
- 测试记录：每台附带手写签字的测试报告扫描件。
3. 核心电气参数测试
- 绝缘电阻测试：500 V 摇表测通讯/电源对地 >10 MΩ。
- 供电端反极性及欠压/过压耐受抽检。
4. 固件与程序验证
- 通过 UNITROL Service Tool 读取并记录当前固件版本号（例如 Vx.xx），标注于测试报告。
- 对模块 DIP 开关/跳线设置微距拍照留档。
- 如需指定固件版本，可提前刷写或确认兼容性。
5. 最终质检与防护包装
- 资深质检工程师签字确认，使用工业级防静电袋抽真空密封。
- 多层气泡膜 + 加厚瓦楞纸箱，贴附 QC Passed 防撕标签（含检验日期）。
- 支持视频验货——可提供通电全过程高清视频及多角度照片供技术审核。
通过上述严苛真机挂网测试，排除早期失效风险，确保发货模块功能完全正常。
