产品详情

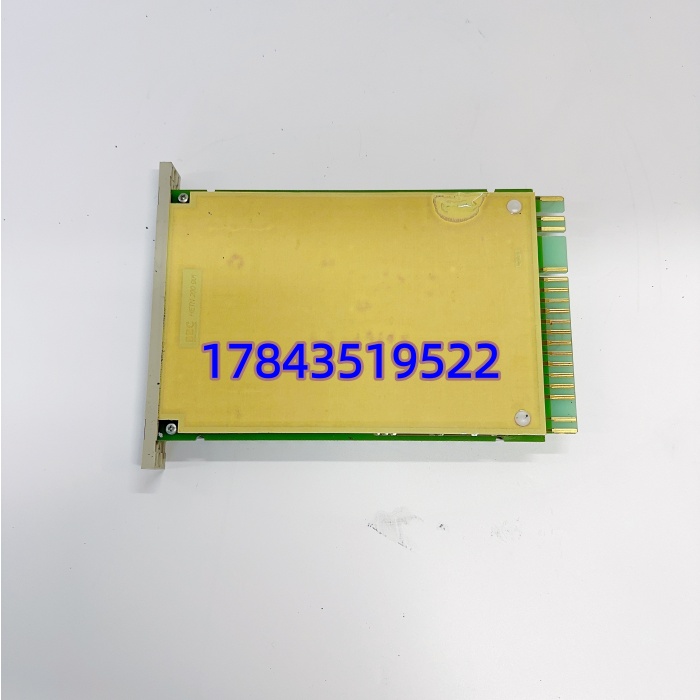

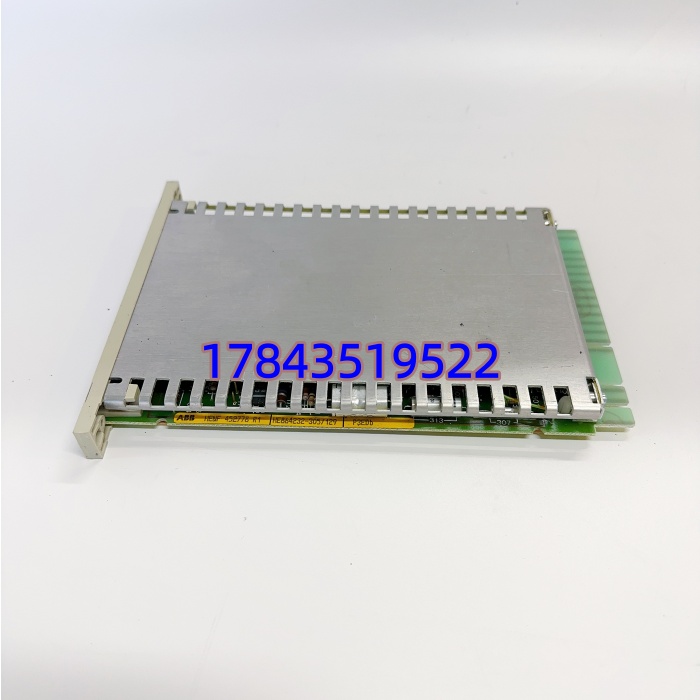

· 型号：P3EDb（ABB Advant OCS / MasterPiece 200/250 系列模拟量输入模块，对应物料 HENF452778R1）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200 — P3ED 系列 Analog Input Module
规格参数
- 产品类型：Advant OCS / MasterPiece 200 S100/S400 I/O 模拟量输入模块（AI）
- 通道数：典型 8 通道通用型（P3ED 系列也有 16ch 版，具体以 HENF452778R1 对应硬件为准，采购前核对原柜 I/O 清单）
- 输入信号类型：电压 ±10V、±5V、0–10V；电流 4–20mA、0–20mA（经 250Ω 精密取样电阻，部分版本需外置或板上跨接）
- A/D 分辨率：12 bit 或 14 bit（依具体 P3EDb 硬件版本，典型量化误差 ≤0.1% FS）
- 精度：典型 ±0.2% FS（@25°C），温漂 ≤±50 ppm/°C（以原厂 datasheet 为准）
- 采样/更新时间：每通道扫描周期典型 40–100 ms（全通道一轮），可依控制器周期配置
- 隔离：通道组↔背板总线光电隔离（≥500V 工作，测试耐压 1500V AC 1min 典型）；通道间非隔离（共模拟地 AGND）
- 诊断功能：通道断线检测（4–20mA 回路 <3.6mA 报 Sensor Fail）、超限报警、模块状态 LED（RUN/ERR/CHx）
- 接线方式：通过 Advant I/O 端子底座（如 TU810/TU812 或老式 S100 底座），屏蔽双绞线推荐
- 辅助电源：通常由 I/O 底座从系统 24V DC 背板取电（模块自身耗电 ≈2–4W）
- 安装方式：插装于 Advant S100/S400 I/O 端子底座，35mm DIN 导轨或柜内机架
- 工作温度：0°C ~ +60°C（运行中）；存储 -40°C ~ +85°C
- 认证：CE、cULus、DNV（部分版本），符合 IEC 61131-2
产品介绍
P3EDb（HENF452778R1）是 ABB Advant OCS / MasterPiece 200 系统里负责”读模拟量”的老将——温度、压力、流量、液位变送器出来的 4–20mA 或 ±10V 信号，经它送进控制器参与 PID 和联锁。和现代模块比它没那么多花哨功能，但胜在简单皮实，断线检测直接报 Sensor Fail，省得猜是变送器坏了还是线断了。在九十年代投运的电厂、造纸、化工装置里大量存在，现在主要当 MRO 备件流转。
有一点要注意：P3ED 系列分电压型和电流型，也有通用型靠跨接片或软件选择。买前必须核对原柜 I/O 清单中该槽位的信号类型（AI 是 mA 还是 V）及通道数——插错类型模块能装进去但读数全零或满量程。还有现场屏蔽层必须单端接地到 AGND（通常在端子底座），双端接地引入地电位差会让 4–20mA 信号飘 ±1–2%，这在老厂房接地不良时特别明显。
应用场景与行业案例
痛点切入
造纸厂蒸煮工段温度回路（4–20mA 进 P3EDb）数值偶尔跳满量程，查是原来用普通双绞线未屏蔽，变频器动力线并行敷设引入共模干扰。换屏蔽双绞+屏蔽层单端接 AGND，同时在 Advant 组态里打开通道数字滤波（移动平均 4–8 点），波动从 ±3% 降到 <±0.3%，PID 控制稳定。
典型场景
- 电厂除氧器水位/压力采集：4–20mA 进 P3EDb，参与三冲量给水控制，非它不可因需与 MP200 控制器直接背板通讯。
- 化工厂反应釜温度多点巡检：±10V 热电偶温变信号→P3EDb→Advant OCS 趋势记录，断线检测帮操作员区分传感器故障。
- 制浆造纸定量/水分仪模拟量接入：通用型 P3EDb 同时接 mA 和 V 信号（分组配置），老系统改造保留原底座不换线。
- 老 Advant 站备件替换：插拔式设计，同系列 P3EDb 可直接替换同配置旧 P3EDa/P3ED，注意核对跨接片位置与原先一致。
真实案例
北方某热电厂 #3 炉给粉机变频器频率反馈（4–20mA）进 Advant OCS 柜 P3EDb，大修后反馈值偏高约 8%。摇表查线没问题，万用表测回路电流正确，怀疑是原 P3EDb 模块 A/D 基准漂移。库房有 HENF452778R1 备件，退出相应控制回路软压板→松开模块锁扣→拔出旧件→插入新件→核对跨接片（mA 位置）→上电→通道值吻合万用表读数→投入。全程 10 分钟，没影响其余正常运行回路。热工班长说——这模块用了二十多年，坏的概率比变送器还低，真坏了换个插上就好。
