描述
产品详情

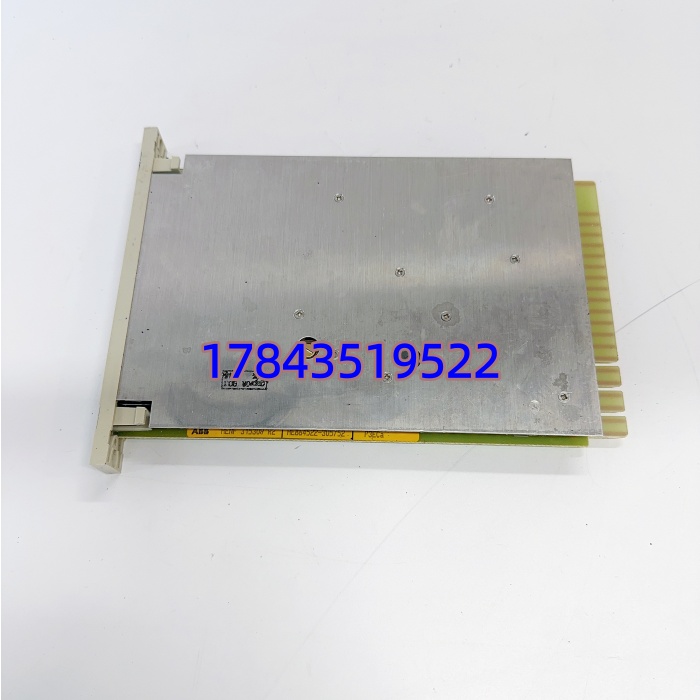

· 型号：P3ECa HENF315309R2（ABB 完整件号 HENF315309R2，P3ECa 为机架位/类型前缀标识）
· 品牌：ABB
· 系列：Advant OCS / MasterPiece 200（MP200）系列 — 分布式 I/O 模拟量输入模块
规格参数
- 产品类型：Analog Input Module（AI），Advant OCS / MP200 I/O 家族
- 订货号：HENF315309R2（含硬件版本 R2，需核对与原机一致或兼容）
- 输入通道数：通常 8 路差分输入（部分同系变体 16 路，以原机架配置表为准）
- 信号类型（依版本跳线/组态）：4–20mA、0–20mA、0–10V、±10V、热电偶（Type J/K/S/T/E 等 TC）、热电阻（RTD Pt100 等，部分版本）
- 分辨率：16 bit A/D
- 精度：典型 ±0.1% of reading ±1 LSB（25℃，依信号类型）
- 采样周期：每通道约 50~100ms 扫描周期（全通道刷新 ≤200ms 典型）
- 输入阻抗：电流模式 ≈250Ω（带精密采样电阻），电压模式 >1MΩ
- 隔离：通道组对背板光电隔离 ≥1500V AC（1min），通道间通常分组隔离或共地依版本
- 冷端补偿（CJC）：板载温度传感器做 TC 测量冷端补偿，精度 ±1℃ 典型
- 断线/开路检测：4–20mA 模式下可检测 <3.6mA 或 >22mA 报 Sensor Break / Open Wire
- 背板供电：由 I/O 机架提供 +5VDC（逻辑）+ 必要时 +24VDC（信号调理电源）
- 状态指示：每通道可选 LED 或模块级 PWR / RUN / ERR LED（依机架版本）
- 组态方式：通过 Advant Engineering Tool / Control Builder F 设定量程、信号类型、滤波系数、报警限值
- 工作环境：0℃ ~ +55℃，5%~95% RH 非冷凝
- 存储温度：-40℃ ~ +85℃
- 安装方式：插板插入 Advant OCS / MP200 I/O 机架指定槽位，带锁紧手柄
- 防护等级：IP20（柜内安装）
- 认证：CE、UL、IEC 61131-2、IEC 61010-1（需核对具体版次）
产品介绍
P3ECa HENF315309R2 是 ABB Advant OCS / MasterPiece 200 系统里的模拟量输入卡，专门采现场温度（TC/RTD）、压力变送器 4–20mA、液位等过程值。它和 MP200 控制器背板总线原生绑定，槽位地址自动分配，量程换算、断线诊断、滤波都在模块固件里做，控制器只读工程单位值——这和通用 PLC 原始 AD 值要自己标定量不同，现场调试省一步。
有一点要特别注意：P3ECa 系列依硬件跳线或 EEPROM 配置分电流/电压/TC/RTD 版，外观一模一样但内部采样电路不同。买错版本（比如拿电压版去接 4–20mA）会读数全零或溢出。换件前一定拆旧板看 PCB 丝印标注（通常印”AI-TC”、”AI-mA”或硬件版本码）并核对原工程文件里该槽位信号类型定义。我在现场遇过新人不看，插错后温度显示 -199℃ 还以为是变送器坏了，白折腾半天。
应用场景与行业案例
痛点切入（工程师视角）：
老厂 Advant OCS 系统 #2 AI 机架 Slot 5（P3ECa HENF315309R2，采锅炉汽包水位 4–20mA）突然全通道漂移 +25%，查 DCS 组态没动、变送器就地校准正常——量卡端子上电流也对。拆卡量背板 5V 供电纹波偏大但没掉电，基本判断是板上基准电压源老化温漂超差。这种模拟量卡漂移是慢故障，不会立刻报 Fault，但过程值悄悄偏导致操作员误调节。等发现时汽包水位已偏离允许带压范围。老 Advant 系统这卡停产多年，有一块测好的热备能救急。
典型场景：
- 火电/造纸/石化 Advant OCS 控制柜 — 采集锅炉汽包压力/水位（4–20mA 两线制变送器）、炉膛温度（TC K/S 型需 CJC），要求 ±0.1% 精度及断线诊断，通用 PLC AI 卡组态方式不同不能直接替
- 制浆造纸多段干燥部温度监测 — RTD Pt100 多点进 P3ECa AI 卡，冷端补偿板载完成，减少外部温补盒故障点
- 老装置过程参数记录与联锁 — 流量/密度/pH 值模拟信号进 DCS 参与 PID 调节及高高/低低报警，与原 MasterPiece 200 工程文件无缝兼容
- 水泥/矿山老产线 ABB 系统维护 — 替换老化 AI 卡恢复窑尾分解炉温度采集，不需改控制逻辑
真实案例：
华南某碱回收炉车间，Advant OCS 显示黑液流量波动 ±15%（正常值应 ±2%），变送器就地校验 4–20mA 平滑，走线检查无干扰。怀疑 Slot 3 P3ECa AI 卡 A/D 基准老化，从库房取一块同编号 HENF315309R2 拆机件（事前测过 4/12/20mA 三点线性 OK）热替换——按规程先将该回路投手动，停电拔旧插新，上电槽位自识别，做强制信号注入校验三点线性通过后切回自动。流量示值回归平稳，碱液配比恢复。仪控组长后来把全厂 Advant AI 卡通道偏差纳入月度校准——模拟量卡慢漂移比硬故障隐蔽得多。
