产品详情

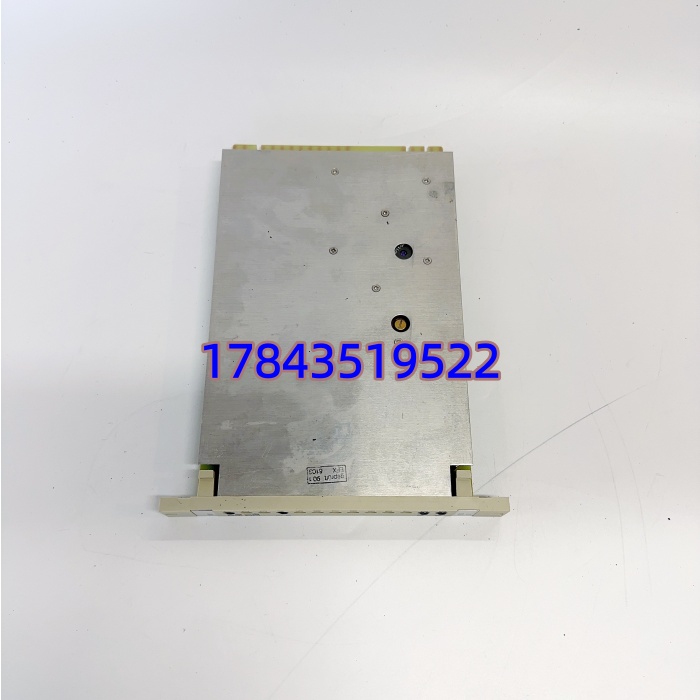

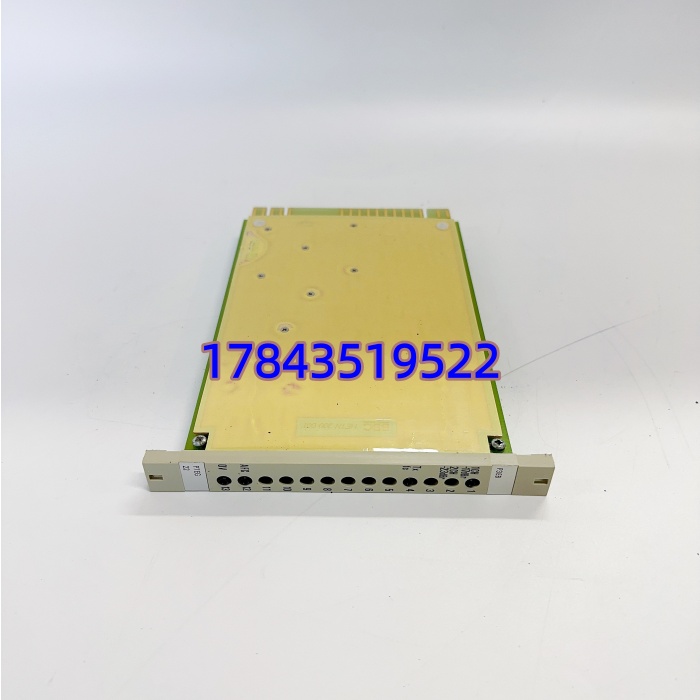

· 型号：P3EB HENF315223R1
· 品牌：ABB
· 系列：Unitrol P3 系列励磁系统电子板（P3EB — Excitation Control / Regulator Board）
规格参数
- 产品类别：励磁调节器通道板 / AVR 控制板（Unitrol P3 系列）
- 完整型号：P3EB HENF315223R1
- ABB 物料编码：HENF315223R1
- 适用装置：ABB Unitrol 100 / Unitrol 500 / Unitrol 600 静态励磁系统（晶闸管励磁），P3 架构电子机架
- 核心功能：自动电压调节（AVR）、励磁电流调节（FCR）、限制器（Uel/Oel）、PSS、阶跃响应测试
- 信号输入：三相 PT 100V（发电机端电压）、CT 1A/5A（励磁电流/定子电流可选）、模拟给定 4–20mA
- 信号输出：模拟量监控输出、励磁限制/报警信号、录波缓冲输出
- 数字 I/O：通道自动/手动切换、起励/灭磁命令、通道 OK 信号、报警继电器接点
- 通讯接口：与 Unitrol 操作面板(OPx)及另一通道板通过内部总线或光纤连接，支持双通道热备
- 供电方式：由 Unitrol 电子柜背板提供 ±15V / +5V / +24VDC（依具体 P3 机架版本，不需外部 220VAC 单独供电）
- 板载元件：精密运放、A/D-D/A、DSP/单片机（早期为模拟+数字混合）、EEPROM 存设定参数
- 安装方式：插装于 Unitrol P3 电子机架专用插槽，通过多针欧式插头与背板连接
- 物理尺寸：约 160×233 mm（标准 Unitrol 板卡尺寸，以实物为准）
- 工作环境：0°C ~ +55°C（柜内），5%~95% RH 无凝露
- 认证：IEC 60255/ IEC 61000EMC，CE（依出厂批次）
产品介绍
P3EB HENF315223R1 是 ABB Unitrol P3 架构励磁装置里的核心调节通道板，简单说就是发电机”励磁大脑”的一部分。它采集机端 PT 电压、励磁 CT 电流，跑 AVR 或 FCR 算法，输出触发角指令给可控硅桥，同时跑 Uel/Oel 限制和 PSS。老一点的是模拟+数字混合，后期版带 DSP。坦白讲这块板现场故障率低，真坏了多半是柜内电源板先出问题连带打坏它，或是 NVRAM 电池耗尽导致参数丢失（表现成起励失败或限制值乱跳）。
换新时最关键的是参数迁移——它不像 PLC I/O 模块即插即用，必须用 ABB Unitrol 调试软件（UPG-200 / Unitrol PC Tool，依版本）把旧参数读出再写入新板，或对照参数表手动录入。我建议换完做假同期/阶跃响应测试再投运。
应用场景与行业案例
痛点切入
发电机并网前做自动起励试验，Unitrol 面板报”Channel A Fail”，检查 P3EB 板 LED 全灭或 ERR 常亮，量背板 ±15V 正常——判断板内电源变换或 DSP 锁死。此时若无备件只能申请停机等货，延误并网调度窗口，一天罚金够买十几块板。
典型场景
- 火电厂/水电厂同步发电机励磁系统（Unitrol 500/600）：AVR 主通道或手动备用通道——非它不可因为 P3 架构板与 Unitrol 软件版本绑定。
- 燃气轮机发电机静态励磁（Unitrol 100 小型版）：紧凑型励磁调节， 作单通道 AVR。
- 工业自备电厂柴油/汽轮发电机励磁改造：替换早期模拟式励磁调节器，保留可控硅桥。
- 励磁系统定期轮换检测：双通道配置下一导备，可轮流拆下送检，不影响运行。
真实案例
西南某 2×150MW 水电厂，#1 机 Unitrol 600 双通道励磁，运行中自动切到通道 B，CRT 报”Ch A Com Fail”。到现场看电子柜 HENF315223R1（Ch A）PWR 灯暗，复位无反应，背板电压正常，判断板体故障。库房有一块同编号全新板，核对丝印一致，断电更换、上电、用 UPG-200 从 Ch B 备份下载参数至新板（约 2 分钟）、激活 Ch A。做 5% 阶跃响应曲线与 Ch B 一致后投入自动。值长说：幸亏参数能互拷，不然手动敲几百个参数得折腾一下午。
