产品详情

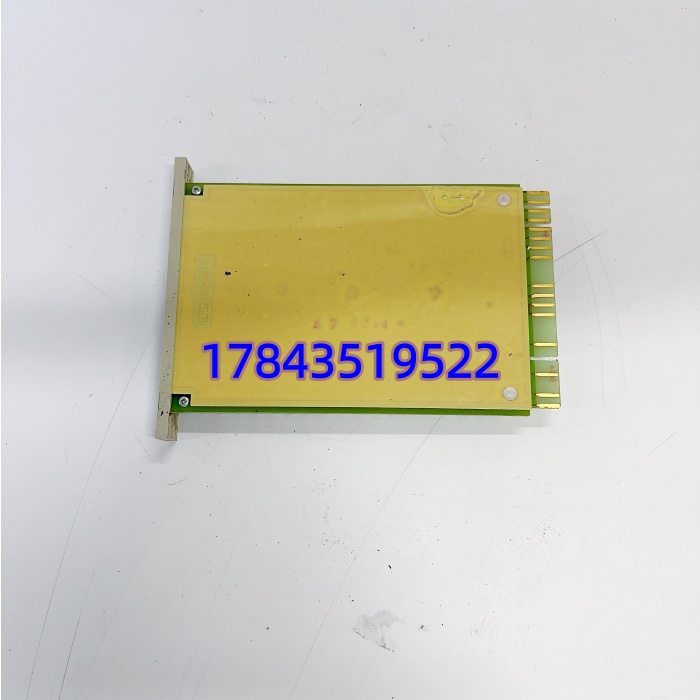

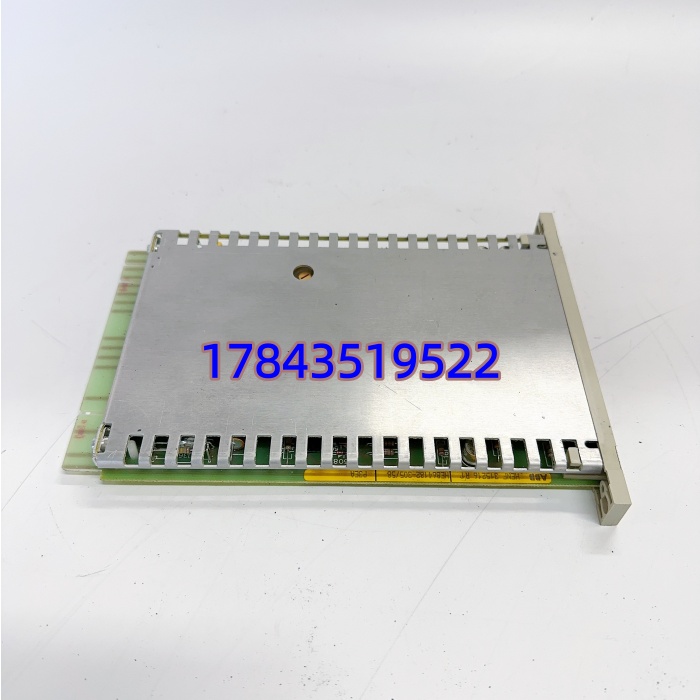

· 型号：P3EA（ABB 物料号 HENF315216R1）
· 品牌：ABB
· 系列：Symphony / INFI 90 — P-HA (Process Harmonic) 模块家族，高速脉冲/编码器接口卡
规格参数
- 产品类型：P-HA 高速脉冲编码器输入模块（High-Speed Pulse / Quadrature Encoder Interface Module）
- 适用系统：ABB Symphony（原 Bailey INFI 90 Open / INFI 90），配合 HC、UCMM 或 BRC 控制器使用
- 安装位置：Symphony 控制机架 P-HA 槽位或经 INBIM02 等接口适配器挂载（依具体柜型，以原系统图纸为准）
- 输入通道：通常 2 路或 3 路独立脉冲/编码器输入（A/B/Z 正交解码支持，部分配置仅单相计数）
- 输入信号类型：24V DC HTL（推挽）或 RS-422 差分（TTL/Line Driver），依跳线/版本
- 最高计数频率：典型 50kHz～250kHz（具体上限需核对 HENF315216R1 对应版本手册，老 P3EA 常标 100kHz）
- 隔离：现场输入与模块逻辑间 ≥1500V DC 光电隔离
- 供电：由 Symphony 机架背板提供 +5V/+24V（依模块版本，不需外部电源）
- 指示灯：PWR（电源）、RUN/ACTIVE（运行）、ERR（故障）、各通道 CHx ACT（脉冲检测）
- 参数设置：通过 Composer / INFI 90 组态软件设定分频系数、方向、滤波时间常数
- 工作温度：0℃ ~ +60℃（机柜内）
- 存储温度：-40℃ ~ +70℃
- 湿度：5%–95% RH（非凝露）
- 认证：CE、UL、CSA、FM（依批次）
- 物理尺寸：标准 Symphony P-HA 模块尺寸（约 160×130×30mm，含前面板）
产品介绍
P3EA（HENF315216R1）是 ABB Symphony/INFI 90 系统里专门处理高频脉冲的模块——汽轮机 DEH 测速探头、给水泵液力偶合器转速计、皮带秤编码器，都靠它把 A/B 相正交脉冲或单路 24V 频率信号变成控制器可读的转速值。模块内部做四倍频鉴相和数字滤波，抗现场抖动能力比普通 DI 点强太多，这是它存在的主要理由。
坦白讲，这卡在现场最怕两件事：一是测速探头到控制柜屏蔽层接地不良引入共模干扰导致计数乱跳（调滤波参数能缓解）；二是备件买成不同 REV 的老 P3EA，某些固件版本对最大频率上限或端子定义微调——换之前拍原卡正反面照片，重点核对端子排编号和 Jumper 位置。
应用场景与行业案例
我在现场遇到最惊险的一次：300MW 机组 DEH 大修后冲转，CRT 上三号瓦 X/Y 向转速显示偶尔跳零又恢复——盘车转速正常，升速到 1500rpm 才出现。查下来是 P3EA 模块一只 A 相输入通道光耦老化，高频时触发阈值漂移。临时切另一路测速做主控，停机窗口换 P3EA 后正常。
典型场景：
- 汽轮机/给水泵 DEH 系统（Symphony INFI 90） — 接收磁阻/霍尔测速探头或编码器 A/B 相信号计算转子转速，非它不可因为普通 DI 点扫频根本跟不上 100kHz+ 脉冲。
- 输煤/原料皮带电子皮带秤 — 编码器测皮带速度做流量补偿， 提供正交解码和累积。
- 化工厂挤压机/造粒机转速监测 — 高频脉冲输入做超速保护联锁，模块内置 watchdog 可参与跳车逻辑。
真实案例：华东某 135MW CFB 机组，整套 DEH 基于 Symphony INFI 90，运行中”转速信号品质坏”报警偶发。继保班查了两轮探头阻抗 OK、屏蔽接地 OK，示波器抓波形发现 模块 B 相通道偶尔无翻转——目测板上一颗 SMD 光耦周边有轻微变色（估计历年多次感应过电压累积损伤）。库房有块 HENF315216R1（确认同 REV 兼容），DEH 切手动闭锁调速汽门→停对应 HC 站电源→拔旧插新→核对 Jumper（A/B 相差分输入使能）→上电、Composer 在线确认模块识别→恢复自动。全程 25 分钟，冲转验证转速平稳。热工主任感慨：”这种专用脉冲卡不像 AI 模块有通用替代，备一件在库是真救命。”
